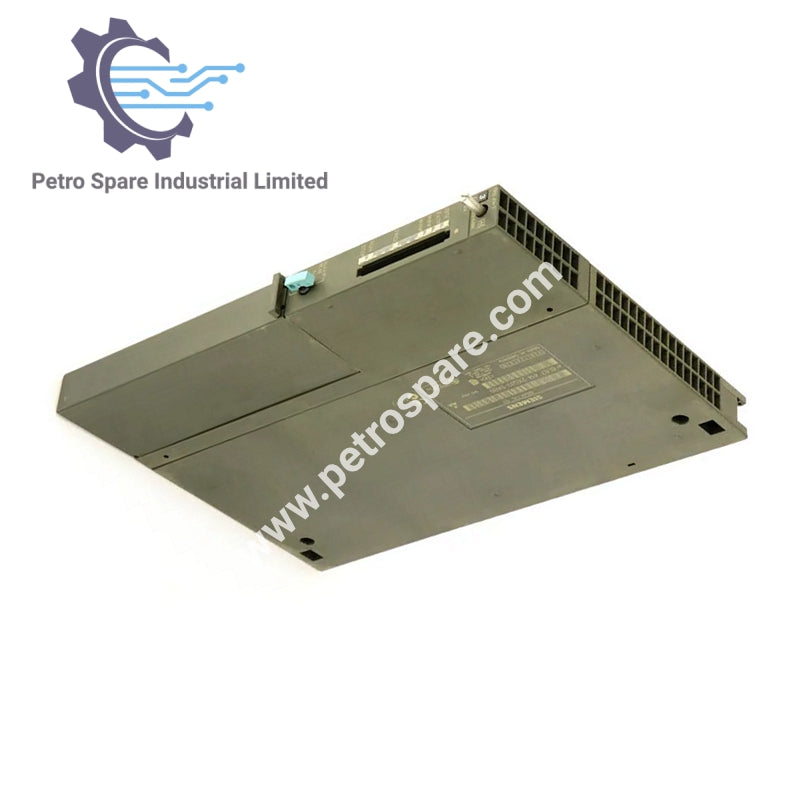

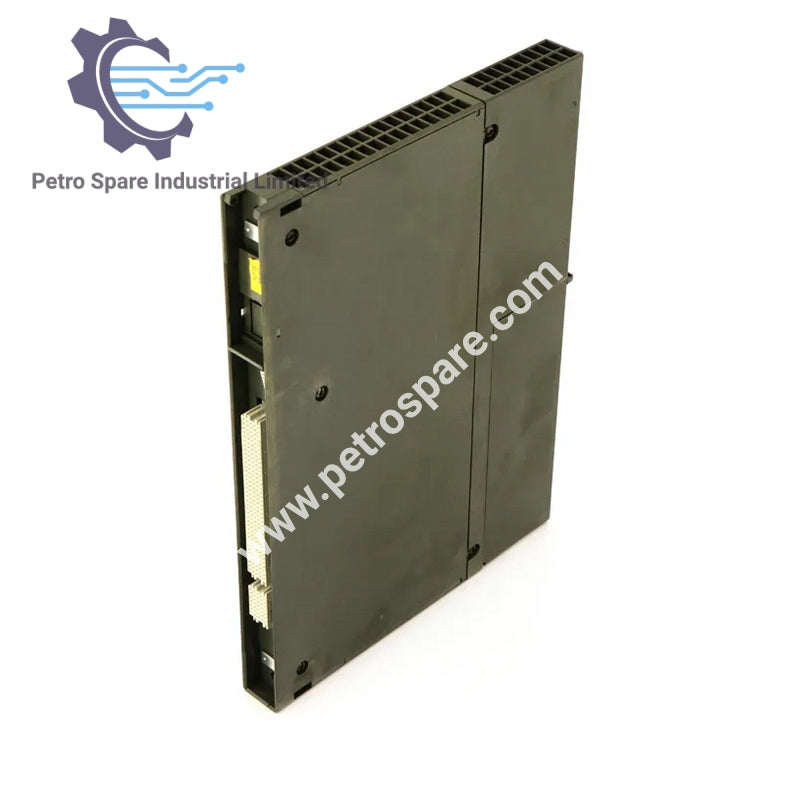

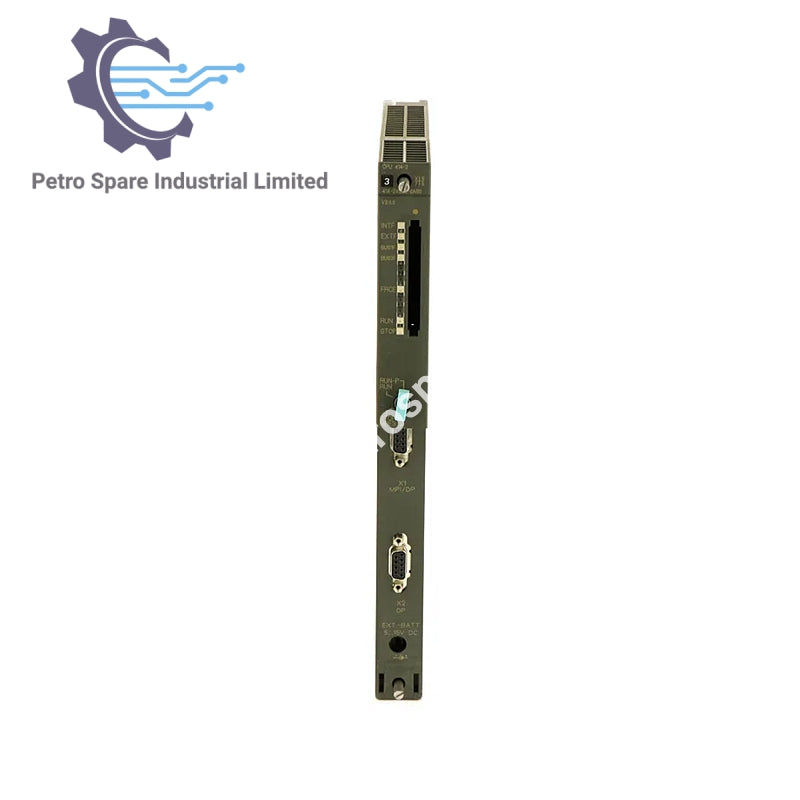

6ES7414-2XG03-0AB0

Обзор

6ES7414-2XG03-0AB0 — это SIMATIC S7-400 CPU 414-2 с 256 КБ оперативной памяти, двойными интерфейсами (MPI/DP) и поддержкой изохронной работы для высокопроизводительной синхронизации.

Технические характеристики

• Оперативная память: 256 КБ (128 КБ код, 128 КБ данные)
• Интерфейсы: MPI/DP (12 Мбит/с), PROFIBUS DP
• Синхронизация CiR: 100 мс базовая нагрузка, 120 мкс на байт ввода/вывода

Напряжение питания

• Номинальное значение (пост. ток): 24 В

Входной ток

• Шина задней панели (5 В пост. ток, тип.): 1,5 А
• Шина задней панели (5 В пост. ток, макс.): 1,6 А
• Шина задней панели (24 В пост. ток, макс.): 300 мА

Потери мощности

• Потери мощности, тип.: 7,5 Вт

Время обработки ЦП

• Битовые операции: 0,1 мкс
• Словарные операции: 0,1 мкс
• Арифметика с фиксированной точкой: 0,1 мкс
• Арифметика с плавающей точкой: 0,6 мкс

Изохронный режим

• Изохронная работа: Синхронизирована до терминала
• Равное расстояние: Да
• Пользовательские данные на изохронного ведомого: Макс. 128 байт
• Короткий импульс тактового сигнала: 5 мс (2,5 мс без использования SFC 126/127)

Размеры

• Ширина: 25 мм
• Высота: 290 мм
• Глубина: 219 мм

Вес

• Вес: Прибл. 720 г

---
