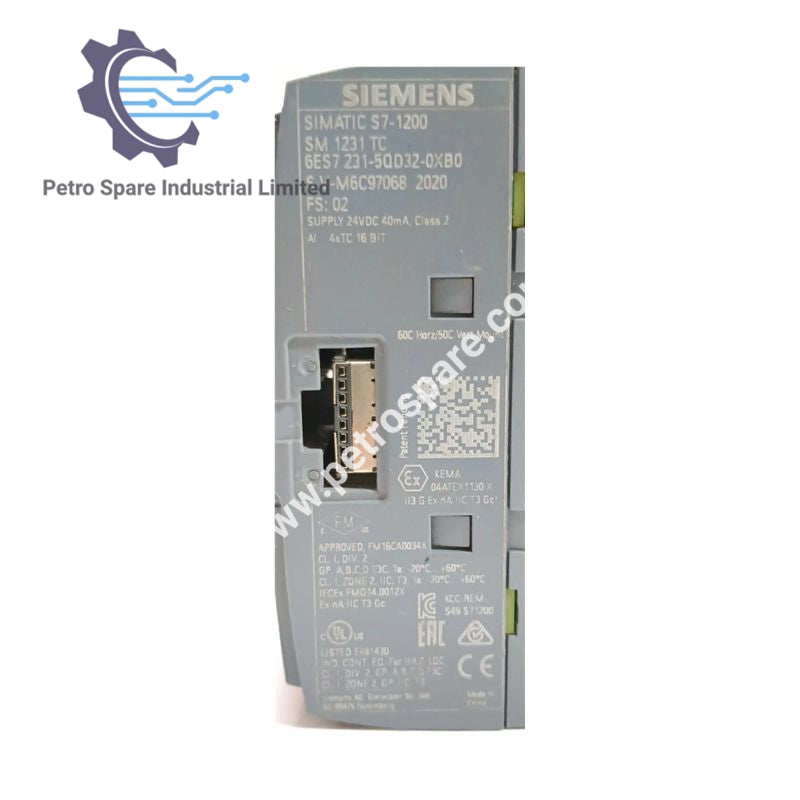

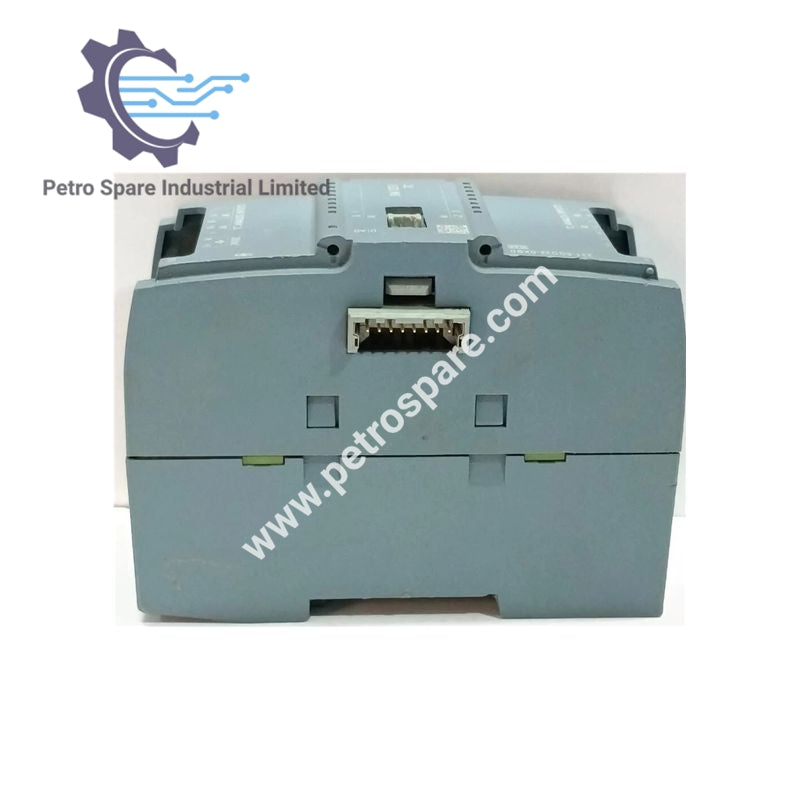

6ES7231-5QD32-0XB0

Обзор продукта

Модуль SM 1231 RTD, 8xAI используется для аналогового ввода с сопротивлением термометров.

Технические характеристики

• Напряжение питания: Номинальное значение 24 В DC

• Входной ток: Типично 40 мА; от шины задней панели 5 В DC, типично 80 мА

• Потери мощности: Типично 1.5 W

• Количество аналоговых входов: 8; для сопротивления термометров

• Допустимое входное напряжение (предел разрушения): ±35 В

• Единица измерения: Регулируется между °C и °F

• Тип входа: Сопротивление термометра

• Поддерживаемые датчики: Pt10, Pt50, Pt100, Pt200, Pt500, Pt1000, Ni100, Ni120, Ni200, Ni500, Ni1000, Cu10, Cu50, Cu100, LG-Ni1000

• Поддерживаемые сопротивления: 150 Ω, 300 Ω, 600 Ω

• Входное сопротивление по типу датчика:

• Cu10: 10 Ω

• Ni100: 100 Ω

• Ni1000: 1,000 Ω

• LG-Ni1000: 1,000 Ω

• Ni120: 120 Ω
