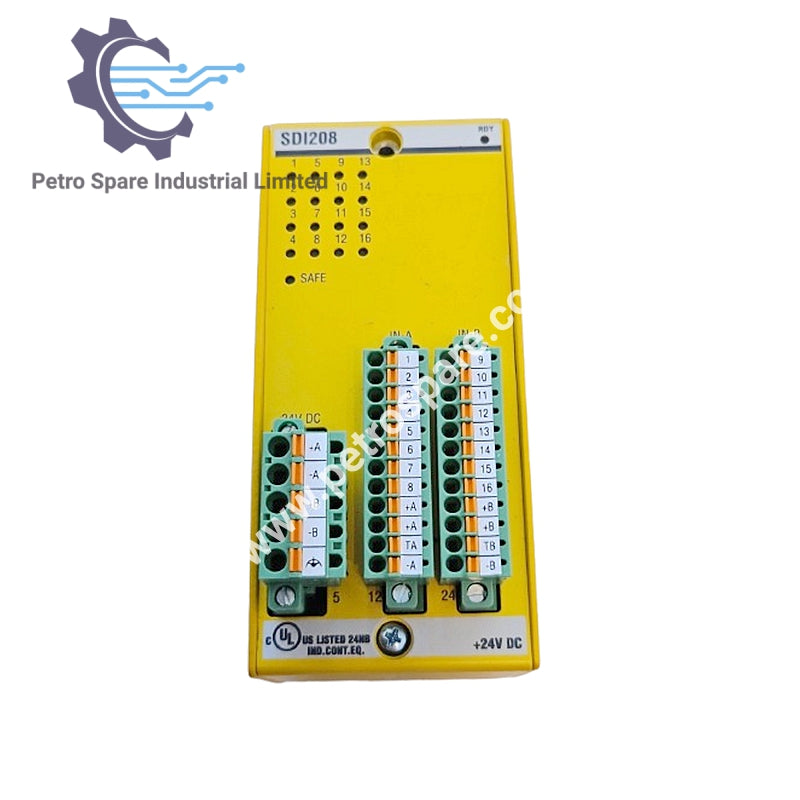

SDI208

Обзор

SDI208 является цифровым входным модулем безопасности Bachmann с 16 цифровыми входами, поддерживающим избыточное использование в парах (PL e / SIL3 / Cat 4).

Цифровые входы

• Количество входов: 16, используется избыточно в парах

• Диапазон входного напряжения (H): 15 В DC до 34 В DC

• Диапазон входного напряжения (L): -34 В DC до +5 В DC

• Задержка входа (HW): 300 мкс (типично)

• Задержка входа (SW): 1 мс (типично, при отключенном тестовом импульсе)

• Тип входа: IEC 61131-2 Тип 1

• Минимальный входной ток: 3,5 мА при 24 В DC

• Индикация состояния: Зеленый светодиод

• Мониторинг ошибок: Внутренний мониторинг, опциональный внешний тестовый импульс

Внутреннее питание

• Гальваническая изоляция (система): 500 В

• Гальваническая изоляция (между группами): 500 В

• Источник питания: Шины BS2xx

• Потребление тока: 5 В / 500 мА через шину

Внешнее питание

• Защита от обратной полярности: Да

• Входное напряжение: 24 В DC (от 18 до 34 В DC)

• Потребление тока: Типично 65 мА при 24 В DC плюс нагрузка датчика/энкодера

---
