SDCS-PIN-205B

Обзор

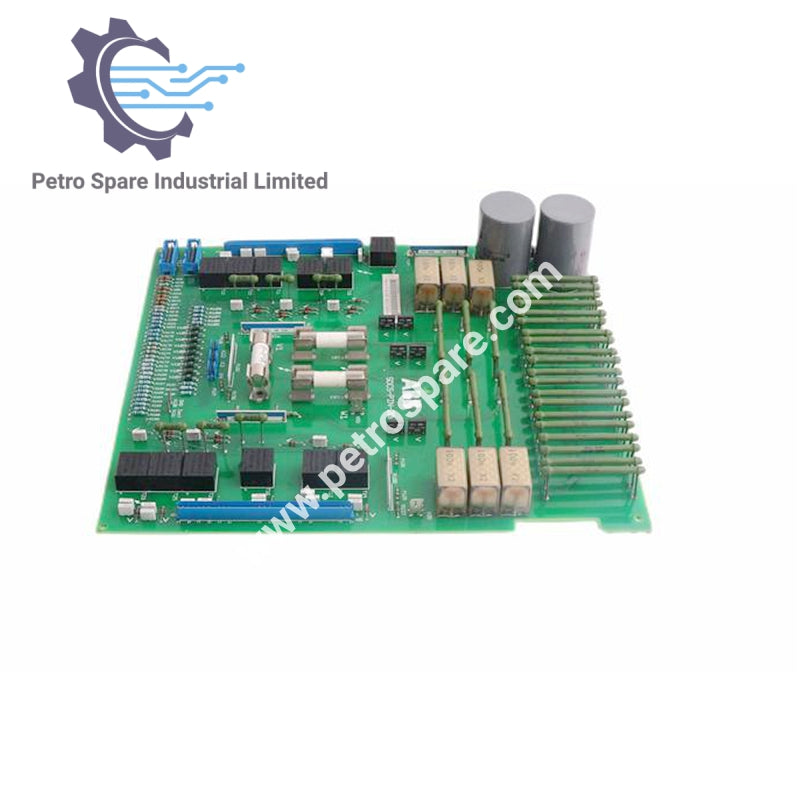

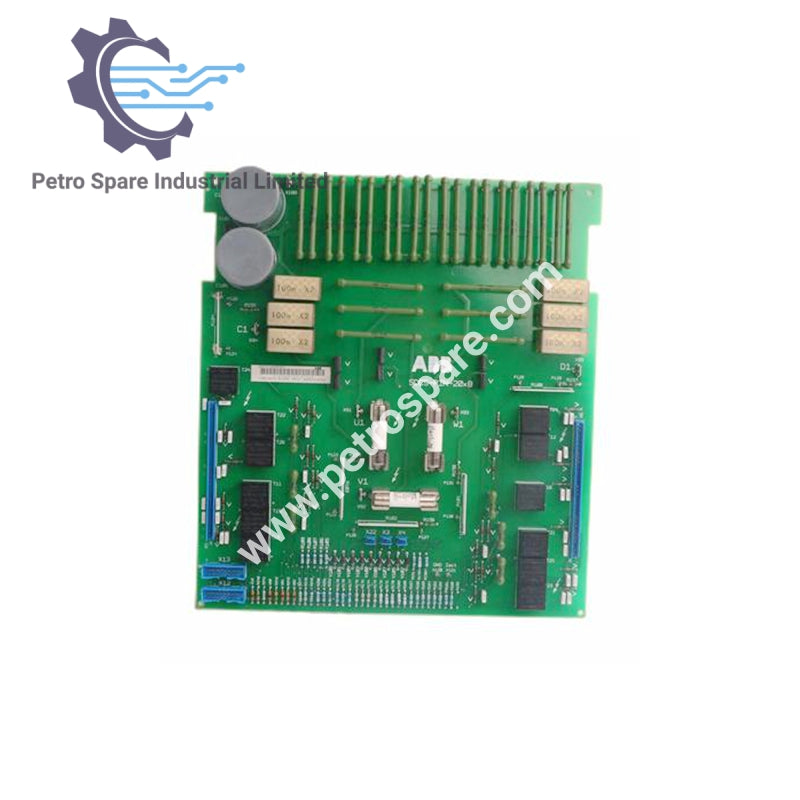

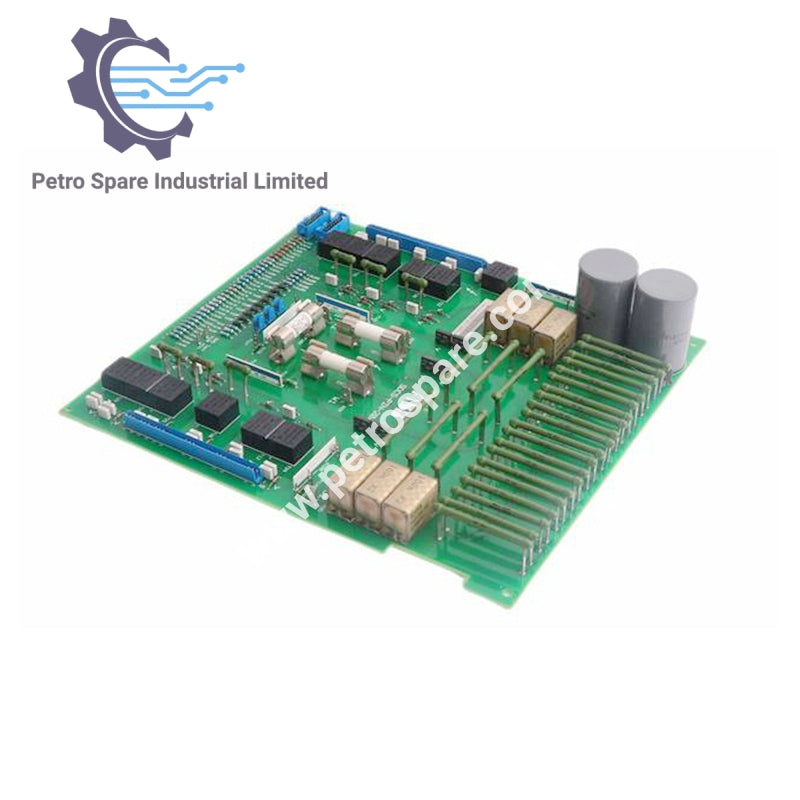

SDCS-PIN-205B — это плата силового драйвера ABB, предназначенная для преобразователей с номиналом от 100 А до 1000 А при 500 В, включая использование в преобразователях с трехфазным полевым питанием (серия DCF).

Функциональные компоненты

• Схемы импульсов управления: С импульсными трансформаторами для управления тиристорами

• Измерение тока: Измерение тока якоря с масштабированием через нагрузочные резисторы

• Схема гашения: RC-цепи и RCD-сеть для защиты тиристоров

• Мониторинг напряжения: Высокоомные измерения переменного и постоянного напряжения

• Защитные функции:

• Защита от перенапряжения с помощью предохранителей

• Обнаружение нулевого тока

• Аппаратное кодирование типа напряжения

• Интерфейс температуры: Поддержка мониторинга температуры радиатора через PTC-датчик

Совместимость с применением

• Номинал преобразователя: от 100 А до 1000 А при 500 В

• Тип преобразователя: Совместим с трехфазным полевым питанием (серия DCF) без модификации платы

---
