TSXDMZ28DR

Обзор

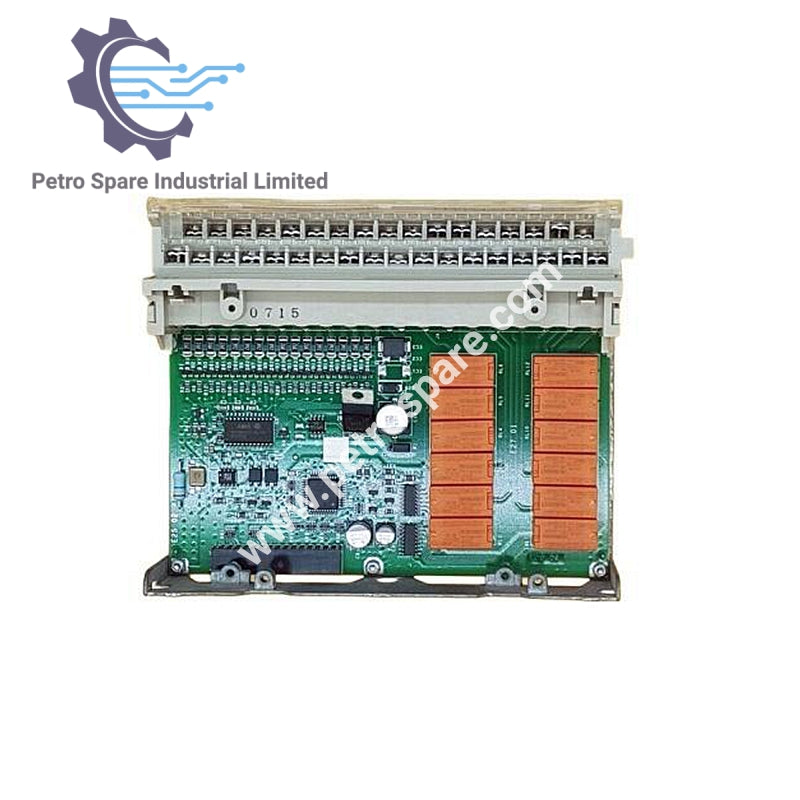

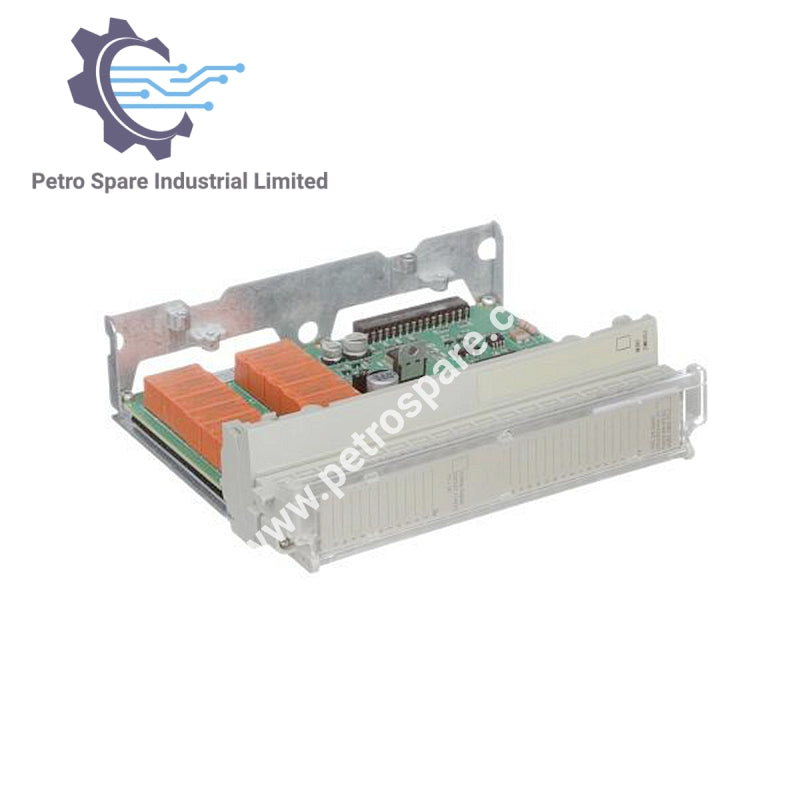

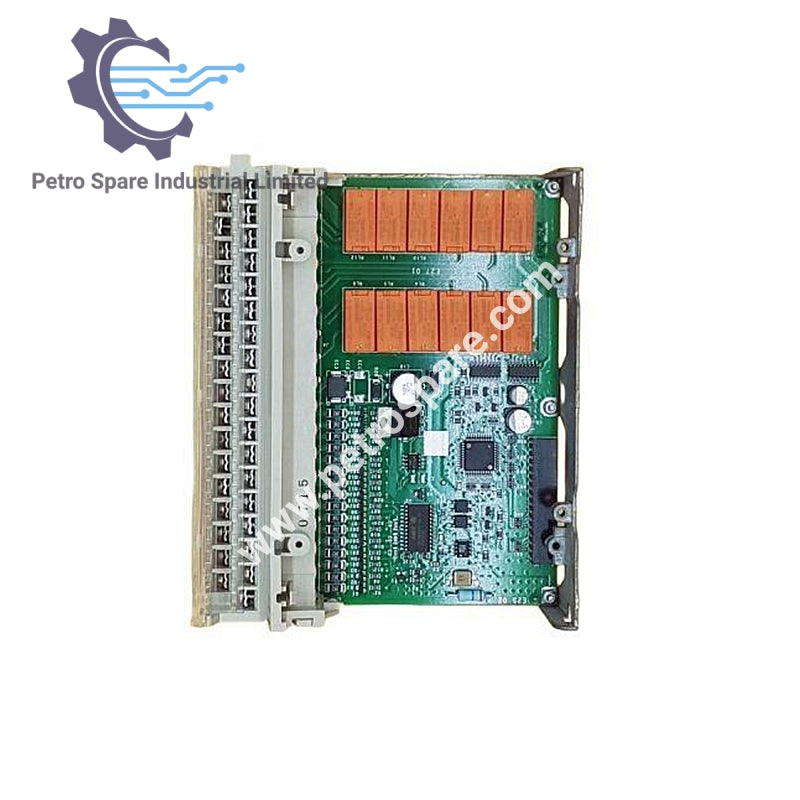

The TSXDMZ28DR является дискретным релейным модулем ввода-вывода серии TSX Micro от Schneider с 28 точками ввода-вывода и входным напряжением 24 В DC.

Технические характеристики входа

• Дискретные входы: 16 (клеммная колодка с винтовыми зажимами)

• Входное напряжение: 24 В DC, отрицательная логика

• Входной ток: 9 мА

• Пределы входного напряжения:

• ≤ 8 В в состоянии 1

• Гарантированный ток в состоянии 0: ≤ 1,5 мА

• Гарантированный ток в состоянии 1: ≥ 2,5 мА

• Входное сопротивление: 4 Ω

• Время отклика:

• 0,1 до 7,5 мс состояние входа 0 до 1

• 0,1 до 7,5 мс состояние входа 1 до 0

• < 10 мс выход

• Совместимость входа: 2-проводной / 3-проводной датчик приближения

• Тип нагрузки: Резистивная

• Потребление тока:

• 160 мА положительное

• 131 мА отрицательное

• Рассеиваемая мощность: 4.5 Вт

Технические характеристики выхода

• Ограничения выходного напряжения:

• 19 до 264 В переменного тока

• 10 до 34 В DC

• Тип контактов: нормально разомкнутые (NO)

• Потребляемая мощность (ВА):

• 50 ВА при 24 В AC-12 резистивная

• 110 ВА при 48 В AC-12 резистивная

• 220 ВА при 110 В AC-12 резистивная

• 220 ВА при 220 В AC-12 резистивная

• 24 ВА при 24 В AC-15 индуктивная

• 24 ВА при 48 В AC-15 индуктивная

• 220 ВА при 220 В AC-15 индуктивная

• 110 ВА при 110 В AC-15 индуктивная

• Потребляемая мощность (Вт):

• 40 Вт при 24 В DC-12 резистивная

• 24 Вт при 24 В DC-13 индуктивная

Электрическая защита

• Изоляционное напряжение: 1500 В в течение 1 секунды

• Сопротивление изоляции: ≥ 10 MΩ

Физические

• Чистый вес: 0,5 кг

---
