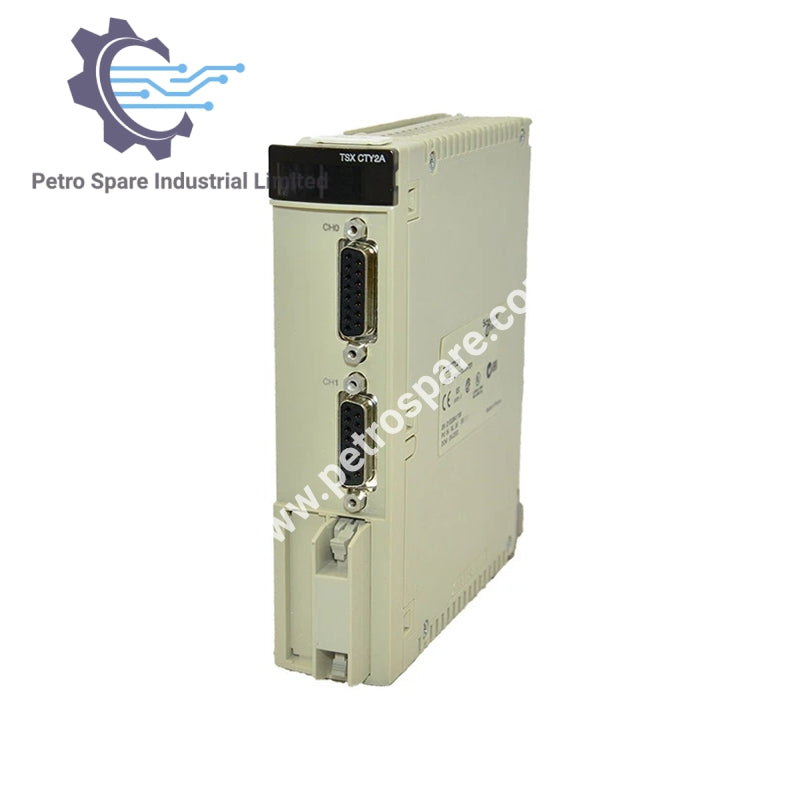

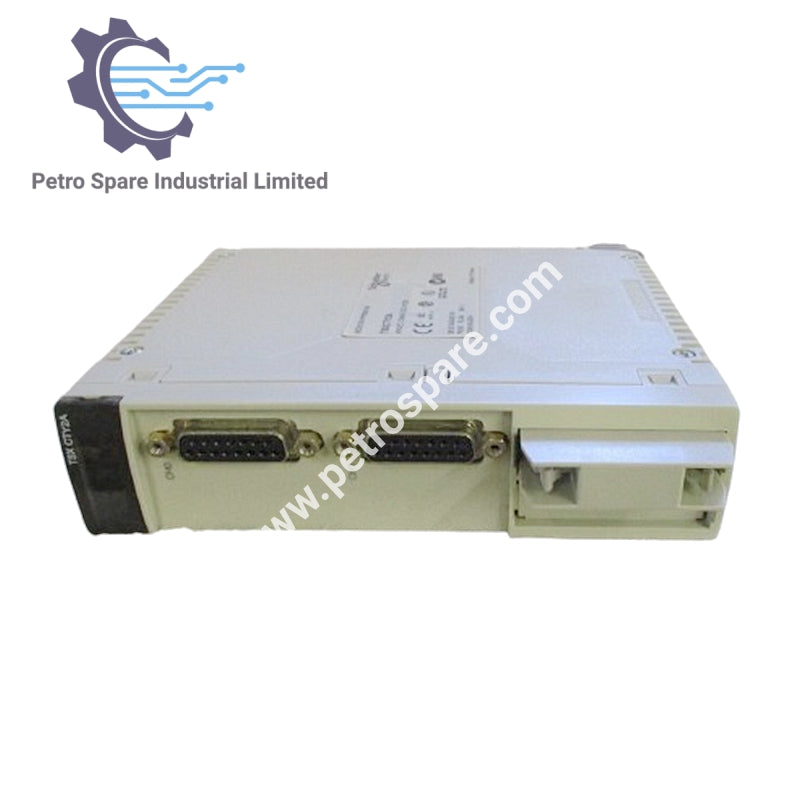

TSXCTY2A

Обзор

• Модель: TSXCTY2A

• Тип: Счётный модуль

• Платформа: Автоматизированная платформа Modicon Premium

• Модульность ввода/вывода: 2 канала

• Замена: Schneider BMXEHC0200 (Modicon M340, высокая скорость, 2 канала)

• Масса нетто: 0,71 фунта (0,32 кг)

• Формат модуля: Стандартный

Электрические характеристики

• Частота счёта: 40 кГц

• Время цикла: 5 мс

• Потребляемая мощность: 4,5–6 Вт

• Логика дискретного входа: Вспомогательный вход с токовым стоком (установка, включение, считывание) IEC 1131 Тип 2

• Совместимость входов:

  • Резистивные бесконтактные датчики 2/3-проводные PNP/NPN (IEC 1131 Тип 2)

  • Резистивный вход энкодера

• Логика входа: Положительная

• Номинальный выходной ток: 0,5 А

• Диапазон выходного напряжения: 19–30 В

• Максимальное падение напряжения: <0,5 В в состоянии 1

• Максимальный ток утечки: 0,1 мА

• Частота переключения: <0,6/LI² Гц на индуктивной нагрузке

• Потребляемый ток: 280 мА при 5 В постоянного тока, 30 мА при 24 В постоянного тока

Защитные функции

• Защита от перегрузки выхода: Тепловое отключение через программу или автоматический ограничитель тока

• Защита выхода от короткого замыкания: Тепловое отключение через программу или автоматический ограничитель тока

• Защита выхода от перенапряжения: Диод стабилитрон

• Защита от обратной полярности: Обратный диод на питании

Местная индикация

• Световые индикаторы:

  • 1 зелёный светодиод для работы модуля (RUN)

  • 1 красный светодиод для внешней ошибки (I/O)

  • 1 красный светодиод для внутренней ошибки, отказ модуля (ERR)

  • 2 зелёных светодиода для диагностики оси (CH.)

Технические данные подключения

• Электрическое подключение:

  • 1 разъём HE-10, 20 контактов

  • 2 разъёма SUB-D 15

---
