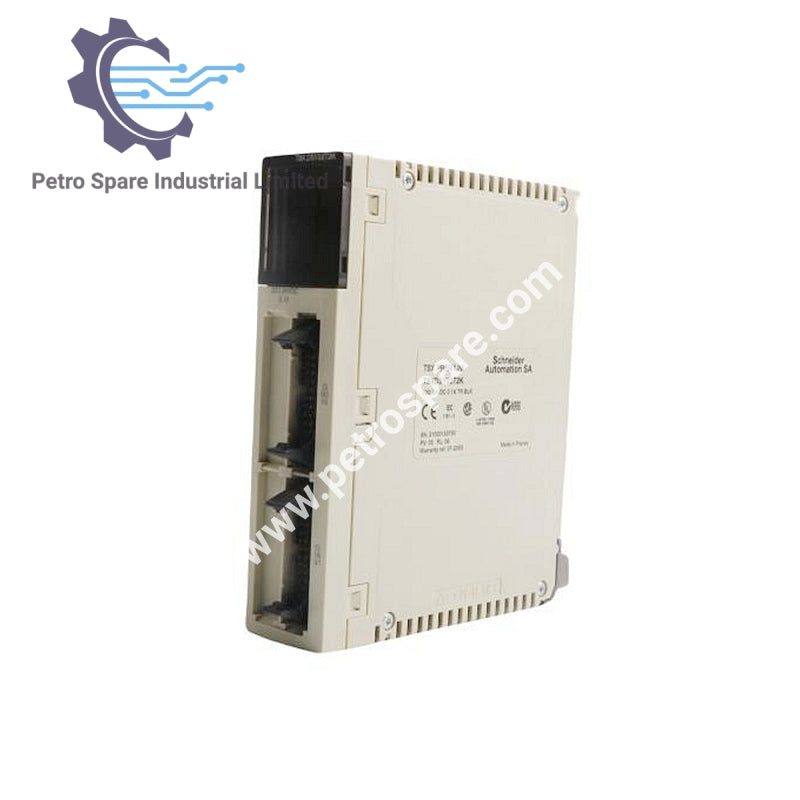

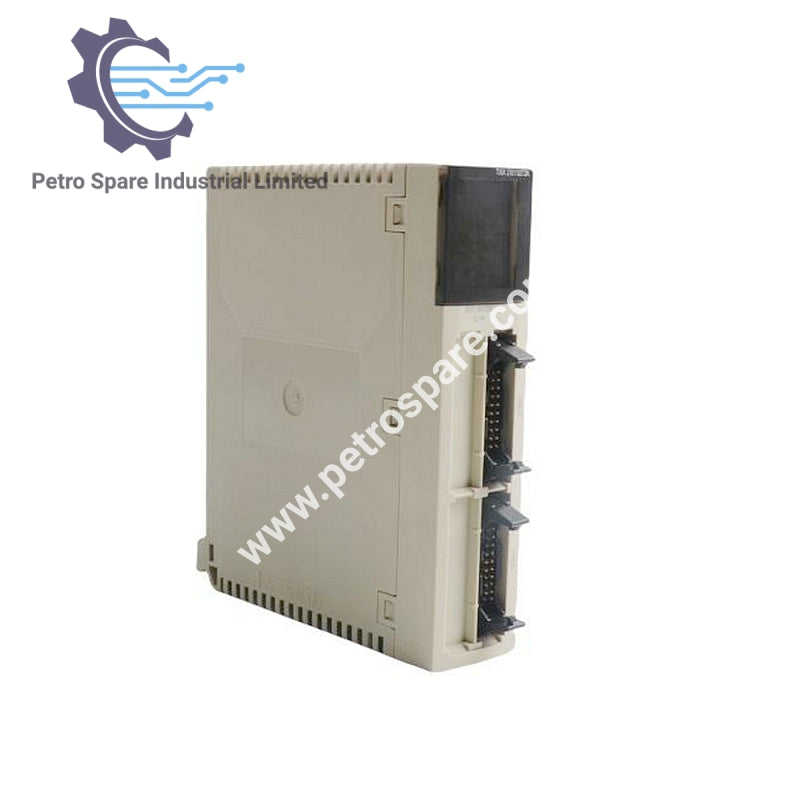

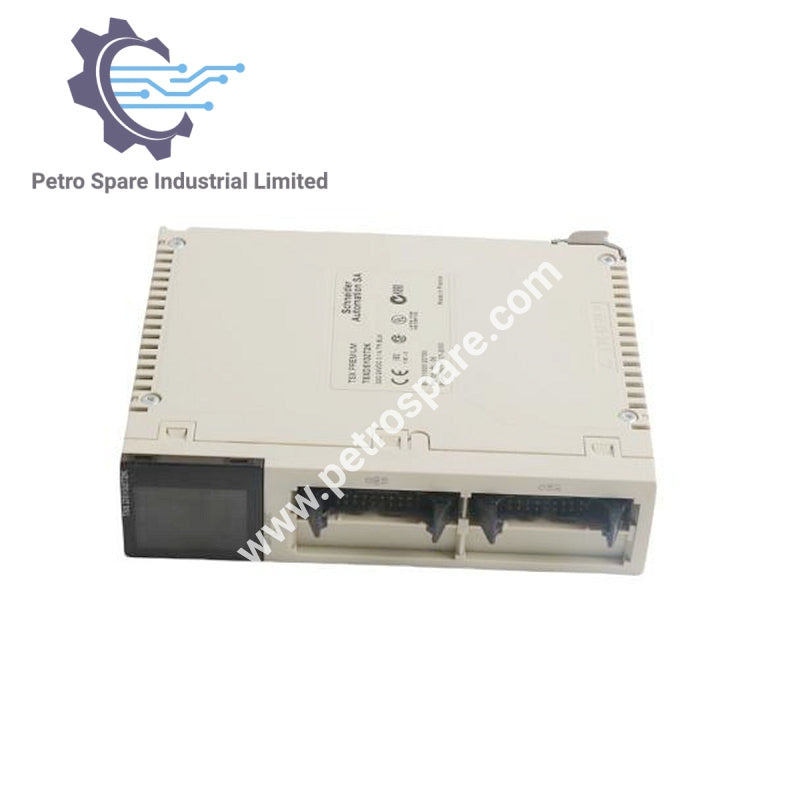

TSXDSY32T2K

Описание

TSXDSY32T2K является модулем дискретного выхода из серии Modicon Premium, предлагающим 32 защищённых твердотельных выхода с логикой 24 В постоянного тока и встроенными защитами.

---

Общая информация

• Серия продукта: Modicon Premium

• Тип продукта: Модуль дискретного выхода

• Количество выходов: 32 канала

• Тип выхода: Твердотельный, защищённый

• Выходное напряжение: 24 В постоянного тока (19–30 В), соответствует EN/IEC 61131-2

---

Технические характеристики

• Ток на канал: 0.1 А

• Максимальный ток на модуль: 3.2 А

• Ток утечки (макс.): 0.1 мА при 30 В

• Максимальная нагрузка вольфрама: 1.2 Вт

• Остаточное напряжение [Ures]: 1.5 В

• Время отклика: 1.2 мс

• Минимальное сопротивление нагрузки: 220 Ом в состоянии 1

• Сопротивление изоляции: > 10 МОм при 500 В

• Рассеиваемая мощность: 1.6 Вт + (0.1 Вт × количество выходов)

---

Защиты и особенности

• Защита выхода от перенапряжения: Диод Transil

• Защита от обратной полярности: Диод, установленный в обратном направлении

• Защита выхода от перегрузки: Автоматическое отключение

• Защита от короткого замыкания: Автоматическое отключение

• Возможность параллельного подключения: До 3 выходов

---

Совместимость

• Совместимые системы: Dial и Power

---
