TSXDMZ64DTK

Обзор продукта

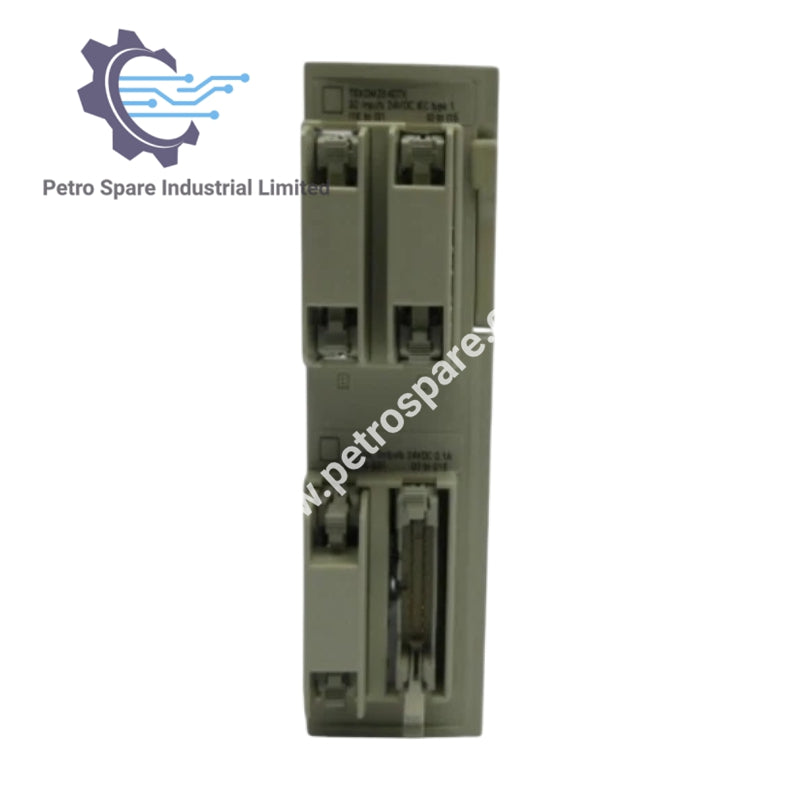

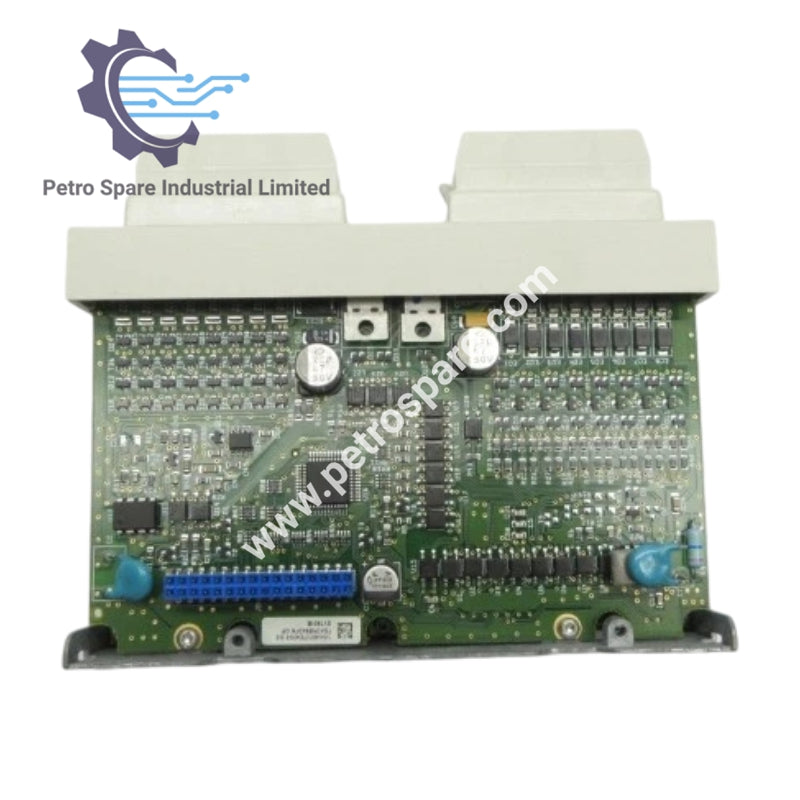

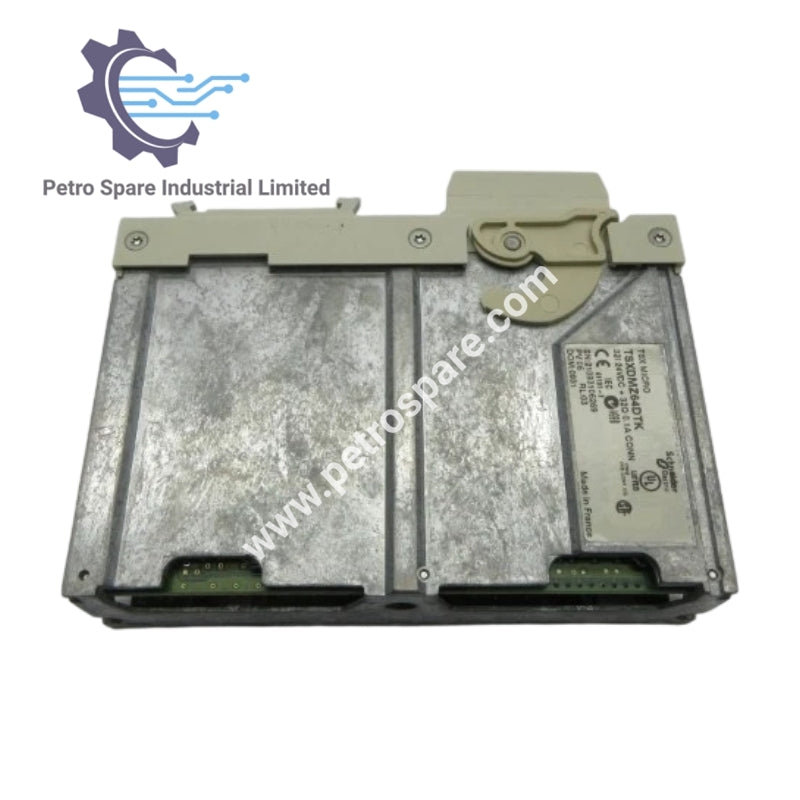

TSXDMZ64DTK Модуль представляет собой базовый модуль дискретного твердотельного ввода-вывода постоянного тока, обеспечивающий 32 входа и 32 выхода для платформы автоматизации Modicon TSX Micro.

Технические характеристики

• Количество дискретных входов: 32, 1 разъём HE-10
• Входное напряжение: 24 В пост. тока, положительная полярность
• Входной ток: 3,5 мА, токовый сток
• Количество дискретных выходов: 32, 1 разъём HE-10
• Выходное напряжение: 24 В пост. тока
• Выходной ток: 0,1 мА, положительная логика
• Пределы входного напряжения: <5 В в состоянии 0, ≥11 В в состоянии 1
• Пределы входного тока: ≤1,5 мА в состоянии 0, ≥2,5 мА в состоянии 1
• Входной импеданс: 6,3 Ом
• Время отклика: <2,5 мс (переходы состояний входов и выходов)
• Совместимость входов: 2-проводной/3-проводной датчик приближения
• Потребляемый ток: 197 мА
• Рассеиваемая мощность: 5 Вт на вход, 0,15 Вт на канал выхода, 3,5 Вт на выход модуля
• Пределы выходного напряжения: 19–30 В
• Пределы выходного тока: 0,25 А
• Ток утечки: ≤0,1 мА в состоянии 0
• Остаточное напряжение [Ures]: ≤1,5 В
• Сопротивление нагрузки: 220 Ом, активное
• Частота коммутации: <0,5/LI² Гц
• Защита выходов: от перенапряжения — стабилитроном, от короткого замыкания — ограничителем тока и электронным автоматическим выключателем, от обратной полярности — диодом в цепи питания
• Параллельное соединение выходов: до 3 выходов
• Изоляционное напряжение: 1500 В в течение 1 с
• Масса продукта: 0,41 кг
