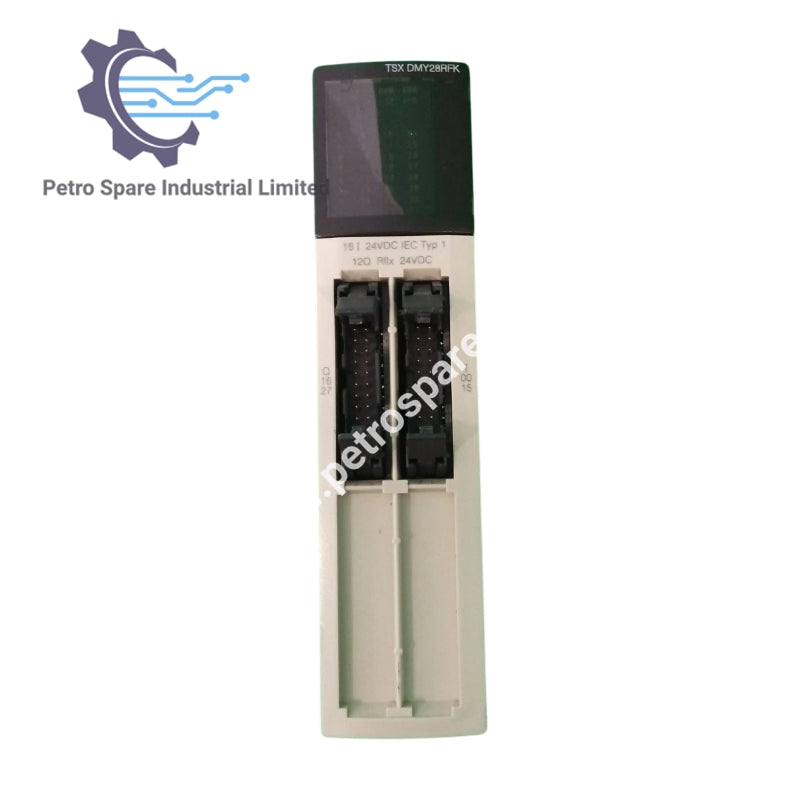

TSXDMY28RFK

Обзор продукта

TSXDMY28FK — модуль дискретного ввода/вывода платформы Modicon Premium.

Технические характеристики

Основные

• Линейка продукта: Платформа автоматизации Modicon Premium

• Тип продукта или компонента: Модуль дискретного ввода/вывода

• Количество дискретных входов/выходов: 28

Дискретные входы

• Количество входов: 16

• Тип входа: Токовый сток, быстрый вход IEC 1131-2 Тип 1

• Логика входа: Положительная

• Входное напряжение: 24 В постоянного тока, 3.5 мА

• Гарантированное напряжение состояния 1: ≥ 11 В

• Гарантированный ток состояния 1: ≥ 3 мА

• Гарантированное напряжение состояния 0: ≤ 5 В

• Гарантированный ток состояния 0: ≤ 1.5 мА

• Питание датчика: 19…30 В

• Время фильтрации: Настраиваемое 0.1–7.5 мс, по умолчанию 4 мс

• Параллелизм входов: Да

• Совместимость входов: 2-проводной/3-проводной датчик приближения

• Сопротивление изоляции: > 10 МОм, 500 В постоянного тока

• Потребляемая мощность: 1.2 W + 0.1 W на вход при состоянии 1

Дискретные выходы

• Количество выходов: 12

• Тип выхода: Твердотельный

• Выходное напряжение: 24 В постоянного тока

• Максимальный выходной ток: 4 A на модуль, 0.5 A на канал

• Максимальная нагрузка вольфрамом: < 6 W

• Максимальный ток утечки: 1 мА в состоянии 0

• Остаточное напряжение [Ures]: 1.2 В в состоянии 1

• Минимальное сопротивление нагрузки: 48 Ом

• Время отклика: 0.6 мс

• Частота переключения: 0.5 / LI² Гц

• Защита выхода: Перенапряжение (транзил диод), обратная полярность (диод)

• Порог обнаружения напряжения перед исполнительным механизмом: 16 В

Электрическое подключение

• Разъемы: 2 HE-10

• Потребление тока: 300 мА при 5 В постоянного тока, 75 мА при 24 В постоянного тока

• Формат модуля: Стандартный

• Масса нетто: 0.32 кг (0.71 фунта)

Окружающая среда

• Диэлектрическая прочность: 1500 В, 50/60 Гц, 1 минута

• Коэффициент снижения нагрузки: 60% входов в состоянии 1, 60% максимального тока модуля для выходов при 60 °C

• Рабочая температура: 0…60 °C (32…140 °F)

• Температура хранения: -25…70 °C (-13…158 °F)

• Относительная влажность: 5…95%, без конденсации

• Рабочая высота над уровнем моря: ≤ 2000 м (6561.68 футов)

---
