TM3XREC1

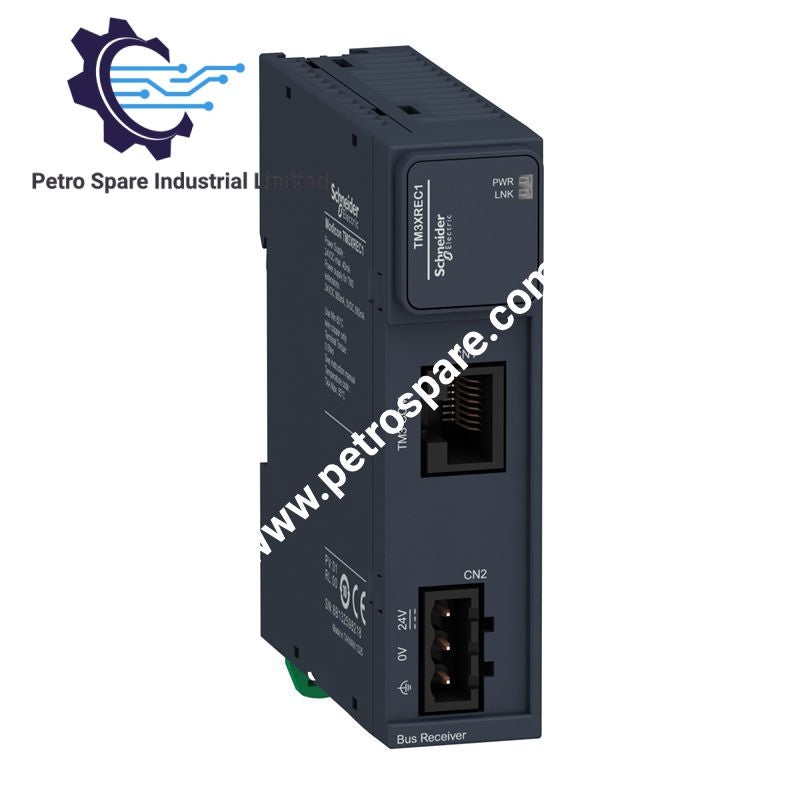

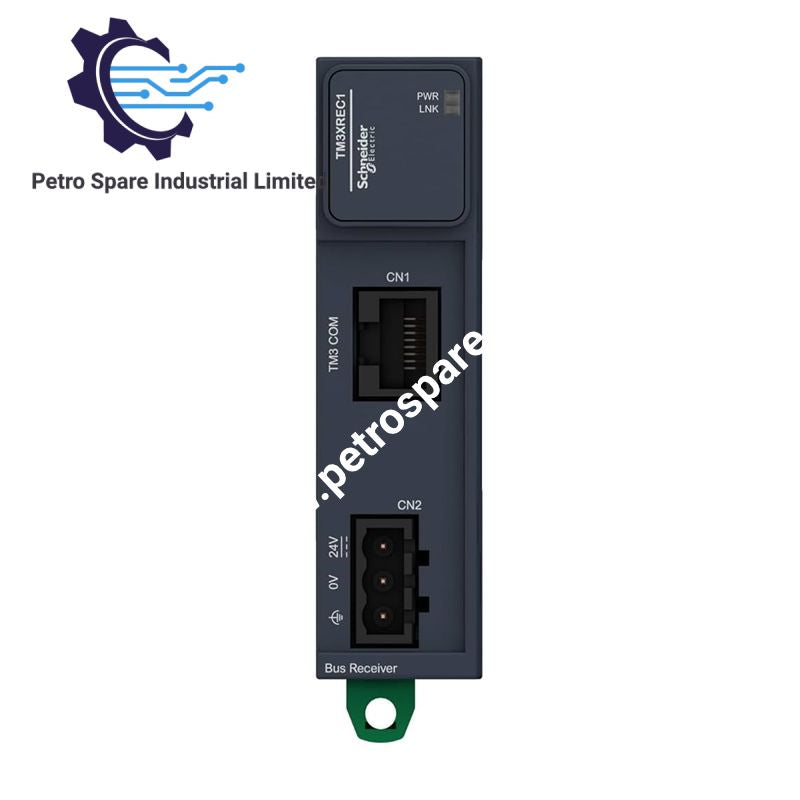

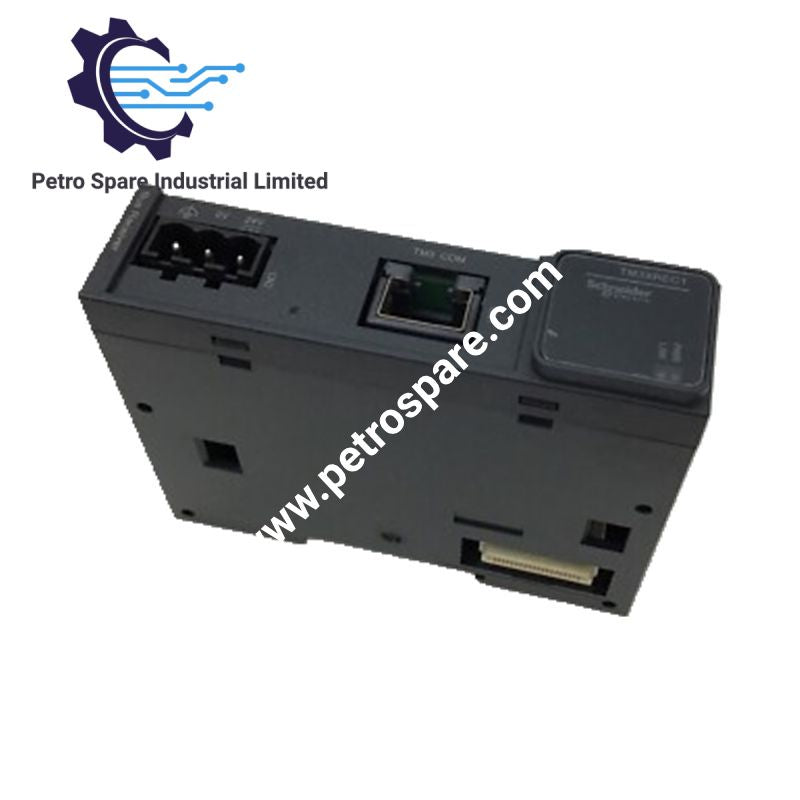

Модуль Schneider Electric TM3XREC1 (модуль удалённого приёмника TM3XREC1) предназначен для расширения удалённых модулей ввода-вывода в системах контроллеров Modicon M221, M241, M251 и M262. Он принимает соединения шины от удалённого передатчика через кабель расширения RJ45. Модуль поддерживает до 7 модулей расширения ввода-вывода, работает от источника питания 24 VDC и распределяет данные и питание шины через интерфейс расширения Modicon TM3.

Технические характеристики оборудования

Параметр	Характеристика
Модель	TM3XREC1
Бренд	Schneider Electric
Линейка продукции	Modicon TM3
Тип изделия	Модуль удалённого приёмника
Совместимые контроллеры	Modicon M221, M241, M251, M262
Максимальное количество модулей расширения ввода-вывода	7
Номинальное напряжение питания	24 VDC, внешний источник питания
Допуск напряжения питания	от -15% до +20%
Потребляемый ток	40 мА при 24 VDC через разъём шины
Выходной ток шины расширения	560 мА при 5 V; 560 мА при 24 V
Максимальная рассеиваемая мощность	1 W
Электрические соединения	Разъём передатчика шины RJ45; съёмная 3-клеммная винтовая колодка для питания 24 VDC
Индикаторы состояния	Зелёный светодиод питания; зелёный светодиод Link
Степень защиты	IP20
Монтаж	DIN-рейка TH35-15 или TH35-7.5; монтаж на плату или панель с помощью крепёжного комплекта
Размеры (Ш x Г x В)	23.65 x 73.3 x 90 мм
Масса	0.075 кг
Рабочая температура	от -10 до 55 deg C при горизонтальном монтаже; от -10 до 50 deg C при вертикальном монтаже
Температура хранения	от -40 до 70 deg C
Относительная влажность	от 5% до 95%, без конденсации
Рабочая высота над уровнем моря	от 0 до 2000 м
Степень загрязнения	2
Виброустойчивость	3.5 мм при 5-8.4 Hz; 3 gn при 8.4-150 Hz
Ударопрочность	15 gn в течение 11 мс
Электромагнитная совместимость	Излучаемые помехи IEC 55011, класс A
Стандарты	IEC 61131-2, UL 508, CSA C22.2 No. 142, UL 1604, CSA C22.2 No. 213
Сертификаты и маркировка	CE, UKCA, RCM, EAC, cULus, CSA HazLoc, GOST, Merchant Navy, C-Tick
Углеродный след за жизненный цикл	21 кг CO2 экв.

Связь по шине удалённых модулей ввода-вывода и распределение питания

TM3XREC1 обеспечивает интерфейс на стороне приёмника для удалённого расширения ввода-вывода Modicon TM3. Соединение RJ45 связывает приёмник с передатчиком шины, а съёмная винтовая клеммная колодка подключает внешний источник питания 24 VDC.

Шина расширения распределяет данные и питание между совместимыми контроллерами и компонентами ввода-вывода. Указанное максимальное количество модулей расширения составляет 7. При проверке электрической нагрузки и тепловых условий установки следует учитывать потребляемый ток приёмника 40 мА и максимальную рассеиваемую мощность 1 W.

Указанные значения выходного тока шины расширения составляют 560 мА при 5 V и 560 мА при 24 V. Эти значения не следует интерпретировать как подтверждение того, что оба источника питания могут одновременно обеспечивать максимальные номинальные токи при любой конфигурации системы.

Часто задаваемые вопросы (FAQ)

В: С какими контроллерами Modicon совместим TM3XREC1?

О: Модуль предназначен для использования с логическими контроллерами Modicon M221, M241, M251 и M262. Перед вводом в эксплуатацию подтвердите соответствие аппаратного обеспечения контроллера и требованиям к конфигурации.

В: Какой источник питания требуется приёмнику и каков потребляемый ток?

О: Номинальное питание составляет 24 VDC с допуском от -15% до +20%. Указанный потребляемый ток составляет 40 мА при 24 VDC через разъём шины, а максимальная рассеиваемая мощность — 1 W.

В: Какие условия монтажа необходимо соблюдать?

О: Соблюдайте указанную рабочую температуру в зависимости от ориентации монтажа: от -10 до 55 deg C при горизонтальном монтаже или от -10 до 50 deg C при вертикальном. Степень защиты корпуса — IP20, поэтому модуль необходимо устанавливать в среде, обеспечивающей соответствующую защиту от проникновения пыли и воды.

Рекомендации по монтажу на объекте

1. Монтаж: Установите приёмник на совместимую DIN-рейку TH35-15 или TH35-7.5 либо используйте указанный комплект крепления для платы или панели. Закрепите модуль до подключения полевой проводки.
2. Подключение питания: Подключите внешний источник питания 24 VDC через съёмную 3-клеммную винтовую колодку. Перед подачей питания проверьте полярность и напряжение питания.
3. Подключение шины: Подключите интерфейс RJ45 к соответствующему передатчику шины с помощью предназначенного для этого кабеля расширения. Проверьте характеристики кабеля и допустимый способ его прокладки по документации Schneider Electric по монтажу; приведённые данные не устанавливают однозначное ограничение длины кабеля.
4. Заземление и экранирование: Следуйте инструкциям производителя контроллера и кабеля по заземлению и экранированию. По возможности прокладывайте коммуникационные кабели отдельно от силовых проводников коммутации больших токов, чтобы снизить электромагнитные помехи.
5. Тепловой зазор: Соблюдайте пределы рабочей температуры для выбранной ориентации монтажа. Не устанавливайте модуль рядом с компонентами, выделяющими чрезмерное количество тепла.
6. Ввод в эксплуатацию: После подачи питания проверьте зелёные светодиоды Power и Link. Перед включением управляемого процесса проверьте конфигурацию контроллера, количество модулей расширения, обмен данными по шине и состояние ввода-вывода.
7. Защита от воздействия окружающей среды: Корпус со степенью защиты IP20 предназначен для установки в защищённом месте. Не допускайте воздействия токопроводящих загрязнений, конденсации и жидкостей.

---
