BMEP585040C

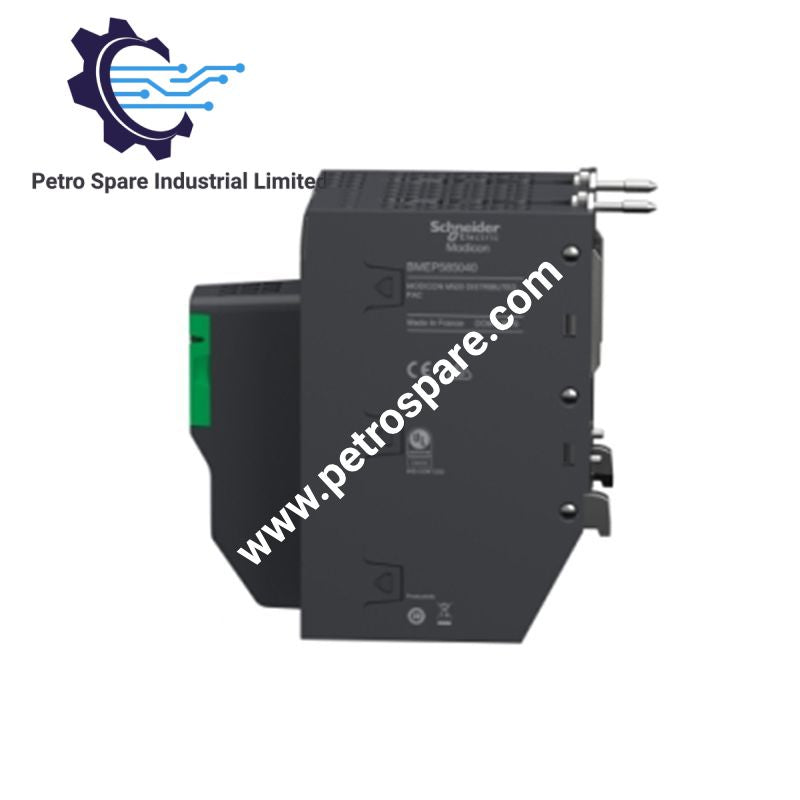

Процессорный модуль Schneider Electric BMEP585040C (BMEP585040C Processor Module), предназначенный для обработки PAC и управления на базе Ethernet в системах Modicon M580, обеспечивает непосредственное выполнение физических и электрических операций. Он управляет обработкой локальных и удалённых сигналов ввода-вывода, выполнением прикладной логики и службами связи Ethernet через архитектуру стойки M580.

Технические характеристики оборудования

Параметр	Характеристика
Модель	BMEP585040C
Бренд	Schneider Electric
Происхождение	США
Тип изделия	Процессорный модуль
Серия	Modicon M580
Производительность процессора	5120 дискретных каналов локального ввода-вывода, 1280 аналоговых каналов локального ввода-вывода
Прикладные каналы	180 специализированных прикладных каналов локальной стойки
Конфигурация стоек	Максимум 8 стоек
Ёмкость удалённого ввода-вывода	31 станция удалённого ввода-вывода с 2 удалёнными ответвлениями на станцию
Распределённое оборудование	64 устройства
Интерфейсы связи	1 сервисный порт Ethernet TCP/IP, 2 порта сети устройств Ethernet TCP/IP, порт Ethernet HSBY, USB mini B
Память	24 МБ оперативной памяти для программ, 4096 кБ оперативной памяти для данных, 10 кБ системной памяти, расширяемое флеш-хранилище объёмом 4 ГБ
Потребляемая мощность	300 мА при 24 В постоянного тока
Масса	0,849 кг
Рабочая температура	от -25 до 60 °C
Степень защиты	IP20
Способ монтажа	Внутреннее питание через стойку
Совместимость с микропрограммой	Последняя версия микропрограммы 4.40
Сертификация	CE, UL, CSA, ATEX зона 2/22, IECEx зона 2/22, EAC, торговый флот

Детерминированные сети Profinet / EtherNet-IP и совместимость с прошивкой Flash

Процессор BMEP585040C работает в архитектуре PAC Modicon M580 на базе Ethernet, используя встроенные каналы связи Ethernet TCP/IP. Модуль поддерживает сервисную связь, связь с сетью устройств и соединения Ethernet HSBY для синхронизации системы. Среда микропрограммы поддерживает управление расширяемым флеш-хранилищем и обработку прикладных данных с помощью совместимых инструментов программирования Schneider Electric.

Процессор выполняет задачи управления со скоростью обработки инструкций до 40 Kинст./мс при смешанных логических и арифметических операциях с фиксированной точкой или 50 Kинст./мс при выполнении логических операций. Модуль поддерживает структуры приложений, включая быстрые периодические задачи, вспомогательные задачи, задачи обработки событий и циклические главные задачи.

Часто задаваемые вопросы

В: Какую архитектуру ввода-вывода поддерживает BMEP585040C?
О: Процессор поддерживает конфигурации локального и удалённого ввода-вывода Modicon X80 с количеством локальных каналов до 5120 дискретных и 1280 аналоговых.

В: Поддерживает ли модуль резервированную связь Ethernet?
О: Модуль обеспечивает подключение через порт Ethernet HSBY для архитектур горячего резервирования и поддерживает службы связи Ethernet через выделенные порты.

В: Какая защита окружающей среды предусмотрена для печатной платы?
О: Печатная плата процессора имеет конформное покрытие, обеспечивающее работу в условиях, требующих устойчивости к газам, пыли, соли и влажности.

Рекомендации по установке на объекте

Установите процессор BMEP585040C в предназначенное для него положение стойки Modicon M580 и правильно подключите источник питания стойки. Перед подачей питания на систему убедитесь, что соединение с объединительной платой полностью зафиксировано.

Прокладывайте кабели связи Ethernet отдельно от силовых проводников высокого напряжения, чтобы снизить электромагнитные помехи. Используйте соответствующее экранирование кабелей и подключайте экраны в соответствии с принятой на объекте схемой заземления.

Перед загрузкой прикладных программ убедитесь, что версия микропрограммы процессора совместима с установленной средой EcoStruxure Control Expert. Во время ввода в эксплуатацию проверьте светодиоды состояния RUN, ERR, I/O, DL, BACKUP и Ethernet, чтобы подтвердить состояние процессора и параметры связи.

---
