BMXNOC0401

Обзор продукта

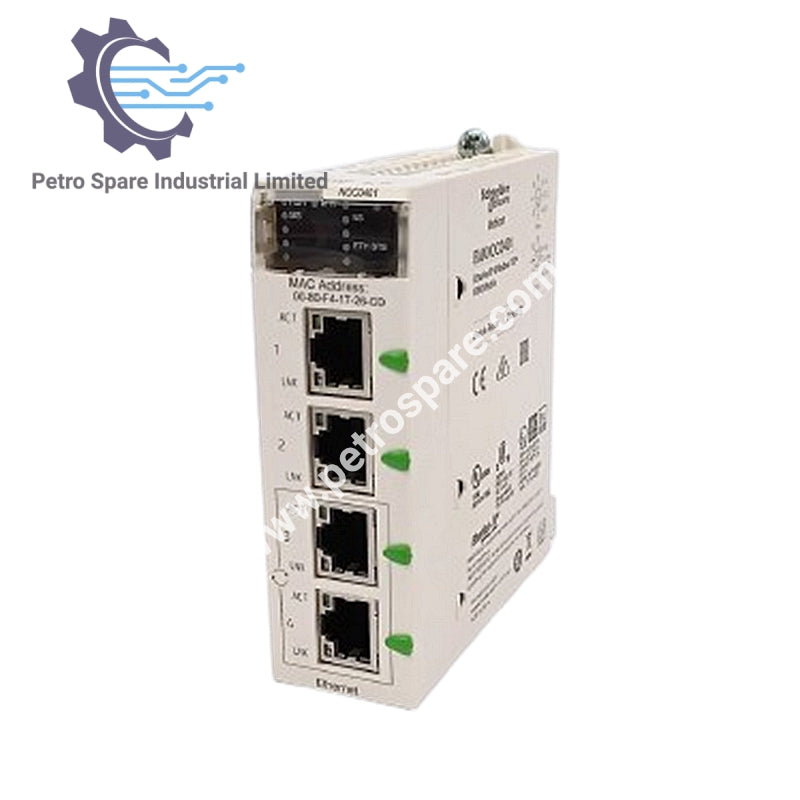

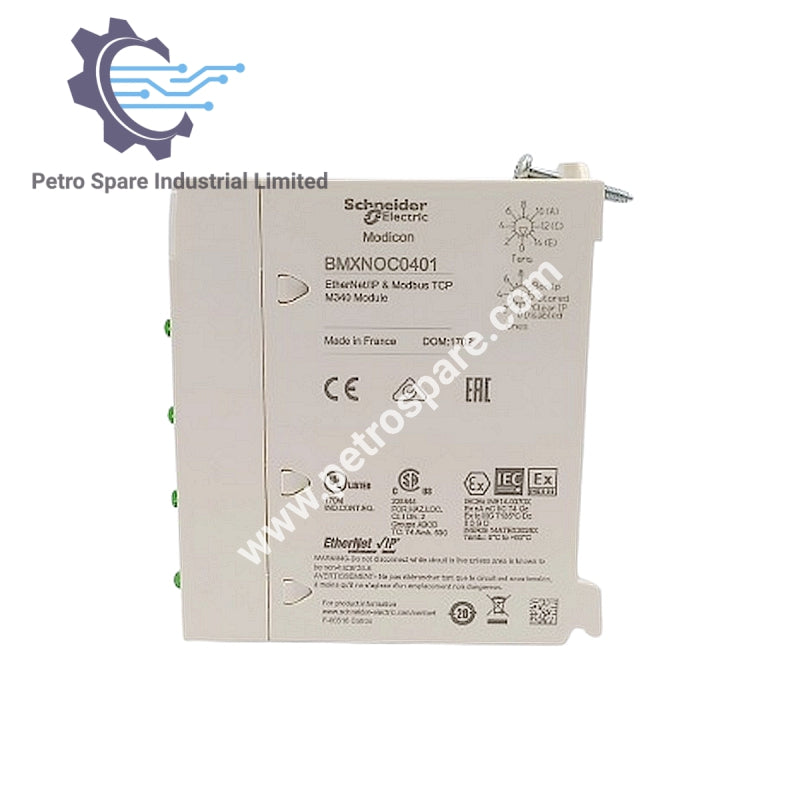

BMXNOC0401 — сетевой модуль Schneider Modicon M340 с поддержкой EtherNet/IP и Modbus/TCP с 4 портами RJ45.

Функциональность сети

• Протоколы связи: Modbus TCP, EtherNet/IP

• Сервисы: управление пропускной способностью, редактор данных, FDR сервер, Rack Viewer, SNMP администрирование сети

• Встроенный коммутатор: 4-портовый с поддержкой RSTP и зеркалированием портов

• Тип порта: 10BASE-T / 100BASE-TX

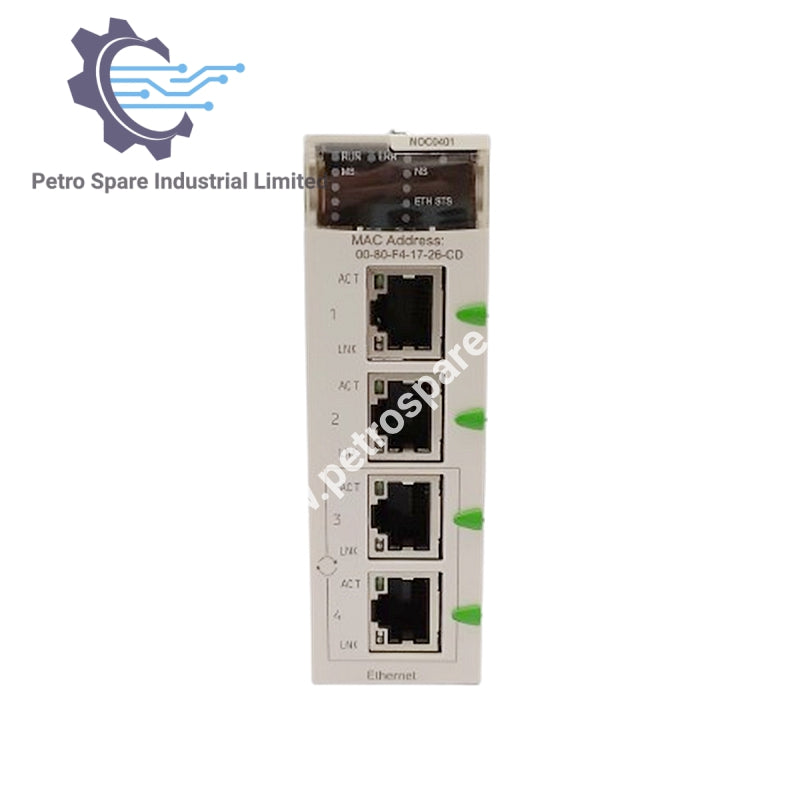

Подключение и индикаторы

• Локальная сигнализация:

• 1 зелёный светодиод для работы процессора (RUN)

• 1 красный светодиод для ошибки процессора/системы (ERR)

• 1 янтарный светодиод для состояния Ethernet-сети (ETH STS)

• 1 светодиод зелёный/красный для состояния модуля (MS)

• 1 светодиод зелёный/красный для состояния сети (NS)

Электрические

• Питание: Внутреннее через стойку

• Текущее потребление: 555 мА при 3.3 В DC

Физические параметры

• Формат модуля: Стандартный

• Вес: 0.2 кг

---
