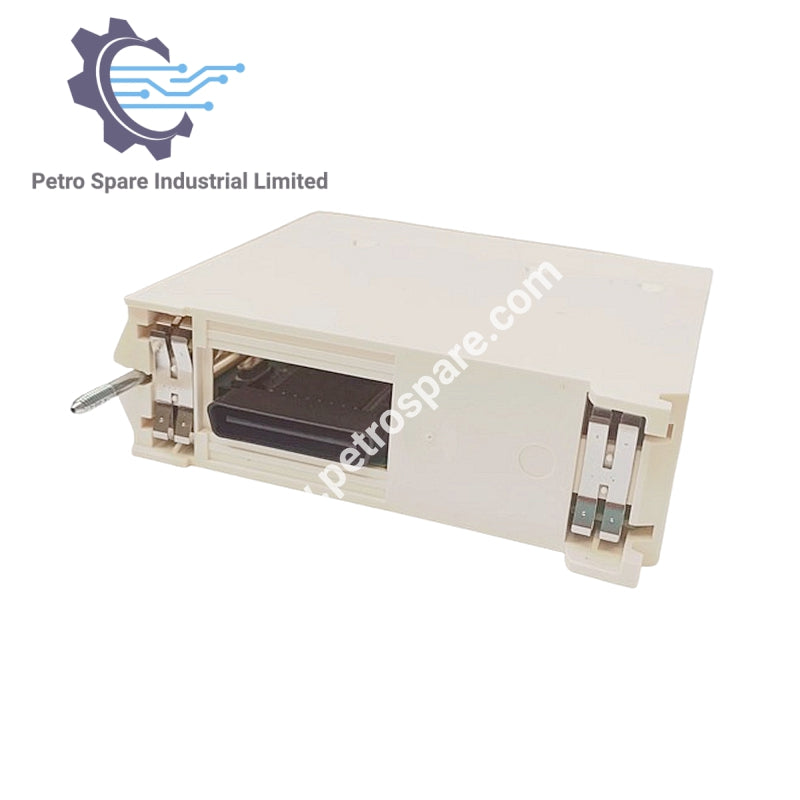

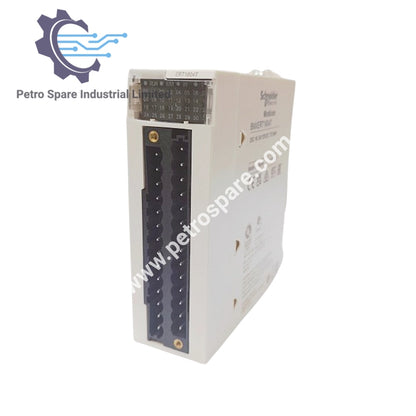

BMXERT1604T

Описание

• Номер изделия: BMXERT1604T

• Тип: Многофункциональный входной модуль

• Производитель: Schneider Electric (серия Modicon X80)

Доступные функции

• Горячая замена

• Запись данных

• Метки времени с точностью 1 мс

• Протоколы синхронизации времени: DCF77, IRIG‑B

Ёмкость

• Группы каналов: 4 группы по 4 входа (технологический вход)

• Номинальное напряжение питания:

  • 24 В пост. тока (19–30 В)

  • 48–60 В пост. тока (38–75 В)

  • 110–125 В пост. тока (88–156 В)

Электрические характеристики

• Коммутируемое напряжение:

  • Технологический вход: 125 В, 1,3 мА

  • Технологический вход: 110 В, 1,3 мА

  • Технологический вход: 60 В, 2,5 мА

  • Технологический вход: 48 В, 2,5 мА

  • Технологический вход: 24 В, 6,7 мА

• Максимальная потребляемая мощность: 4 Вт (технологический вход)

• Потребляемый ток:

  • 30 мА при 24 В пост. тока

  • 130 мА при 3,3 В пост. тока

• Напряжение изоляции:

  • 2500 В пост. тока (60 с, шина к дискретному входу)

  • 1400 В пост. тока (60 с, шина к IRIG/DCF)

  • 2500 В пост. тока (60 с, дискретный вход к IRIG/DCF)

Производительность

• Фильтрация дребезга контактов: Настраиваемая, 0–255 мс

• Длительность выборки: 0,5 мс

• Время захвата: 1 мс

Локальная индикация

• 1 светодиод (зелёный): Работа прошивки и модуля (RUN)

• 1 светодиод (зелёный): Состояние входа временного кода (T)

• 1 светодиод (красный): Неисправность модуля (ERR)

• 1 светодиод (красный): Прерывание электропитания (I/O)

• 16 светодиодов: Состояние входов (0–15)

Габаритные данные

• Ширина: 1,3 дюйма (32 мм)

• Высота: 3,9 дюйма (100 мм)

• Глубина: 3,4 дюйма (86 мм)

Условия окружающей среды

• Рабочая температура: −25–70 °C (−13–158 °F)

• Температура хранения: −40–85 °C (−40–185 °F)

• Относительная влажность: 95% без конденсации

• Рабочая высота: ≤ 13 123 футов (4000 м)

---
