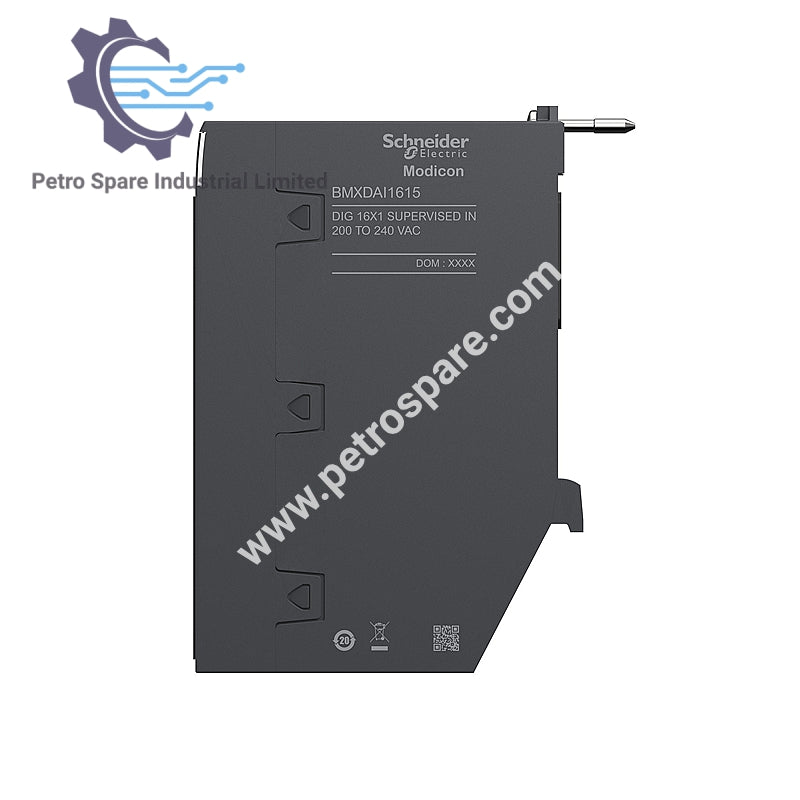

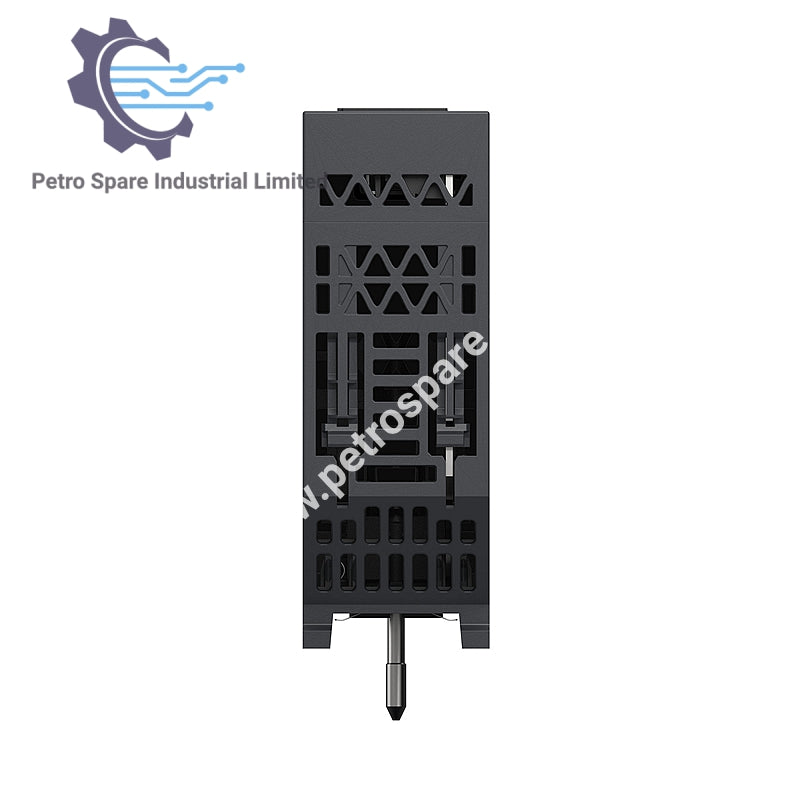

BMXDAI1615

Обзор

Модуль BMXDAI1615 — 16-канальный изолированный контролируемый дискретный вход, предназначенный для 200–240 В переменного тока в серии Modicon X80.

Входные и электрические параметры

• Совместимость входа: 2-проводной датчик приближения (IEC 60947-5-2 / IEC 61131-2 Тип 1)

• Питание датчика: 170–264 В перем. тока

• Входное сопротивление: 28,000 Ом

• Ток состояния 1 (гарантированный): ≥ 3 мА

• Ток состояния 0 (гарантированный): ≤ 2 мА

• Порог обнаружения напряжения: >170 В (ОК), <80 В (Ошибка)

• Потребляемая мощность: 5 Вт

• Типичное потребление тока: 76 мА при 3.3 В пост. тока

Время и защита

• Время отклика на активацию (перем. ток): 10 мс

• Время отклика на деактивацию (перем. ток): 20 мс

• Тип защиты: 1 внешний быстродействующий предохранитель 0.25 А на группу каналов

• Сопротивление изоляции: >10 МОм при 500 В пост. тока

• Диэлектрическая прочность: 1780 В перем. тока в течение 1 мин

Надёжность и индикаторы

• Надёжность MTBF: 3,700,000 часов

• Светодиоды состояния:

• РАБОТА (зелёный)

• Диагностика канала (зелёный, по каналу)

• Ошибка модуля (красный)

• Ошибка ввода/вывода (красный)

Экологические характеристики

• Степень защиты: IP20

• Ударопрочность: 30 gn

• Виброустойчивость: 3 gn

• Рабочая температура: 0–60 °C

• Температура хранения: -40–85 °C

• Относительная влажность: 0–95% (без конденсации)

• Рабочая высота: 0–2000 м (до 5000 м с понижением мощности)

Физическая информация

• Чистый вес: 0.157 кг

---
