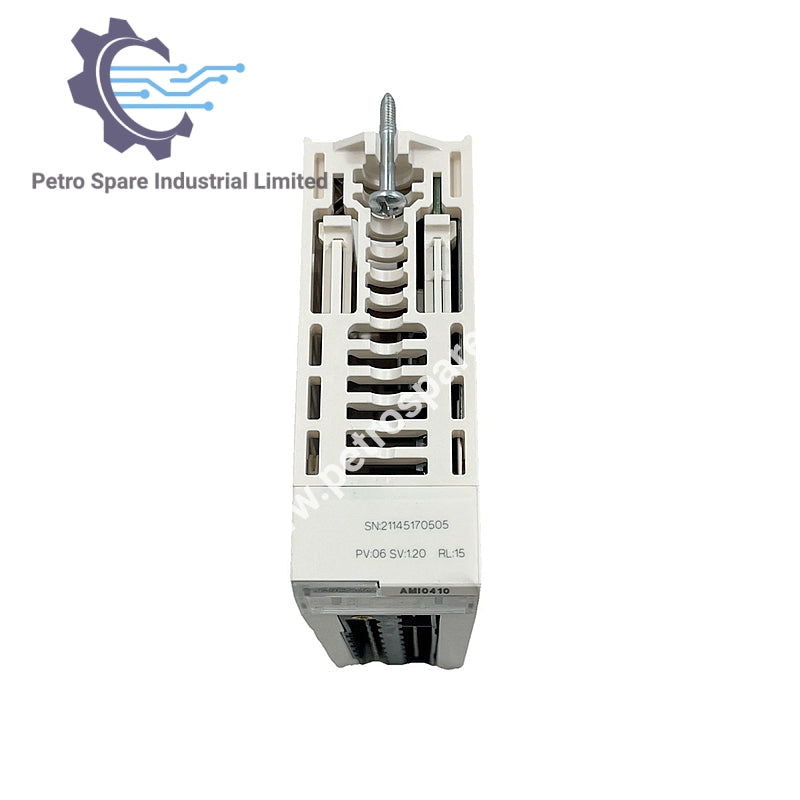

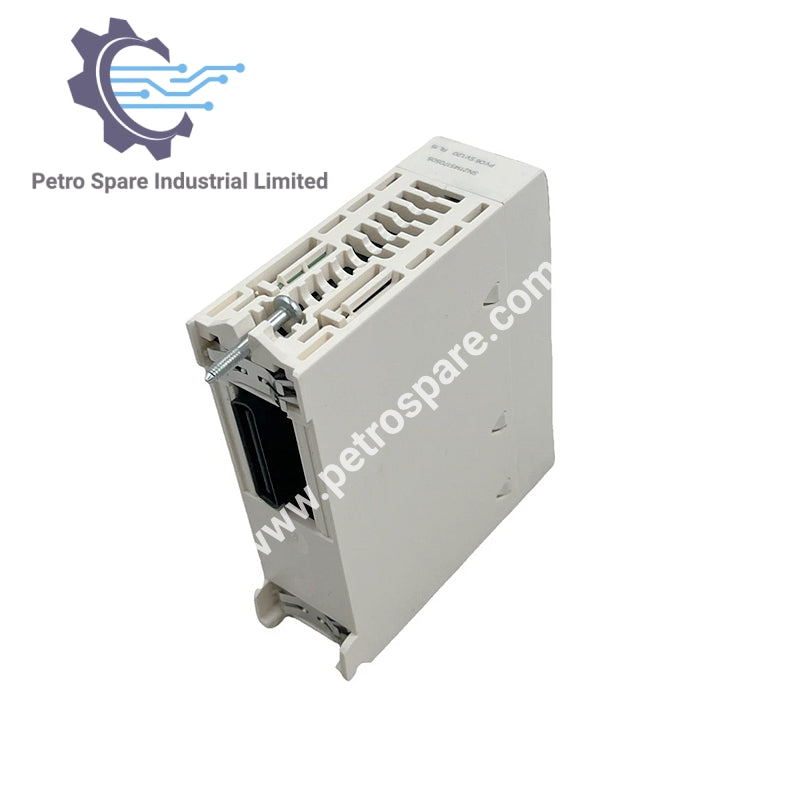

BMXAMI0410

Обзор

BMXAMI0410 является высокоуровневым модулем аналогового входа из серии Modicon X80 компании Schneider Electric. Он предлагает 4 изолированных аналоговых входа, поддерживающих несколько диапазонов токовых и напряженческих сигналов, что идеально подходит для точного промышленного сбора сигналов.

Общая информация

• Линейка продуктов: Modicon X80

• Тип модуля: Модуль аналогового входа

• Количество каналов: 4 аналоговых входа

• Уровень входа: Высокоуровневые сигналы

• Изоляция: Изоляция каналов друг от друга

• Тип разъема: 20-контактный разъем

Типы входных сигналов

• Ток: ±20 мА, 0–20 мА, 4–20 мА

• Напряжение: ±10 В, ±5 В, 0–10 В, 0–5 В, 1–5 В

Электрические характеристики

• Входное сопротивление (режим напряжения): 10 МОм

• Входное сопротивление (режим тока): 250 Ом + 3.6–50 Ом внутренний защитный резистор

• Точность внутреннего резистора: ±0.1%, 15 ppm/°C

Преобразование и фильтрация

• Аналого-цифровое преобразование: 24-битное

• Разрешение входа: 16-битное

• Тип фильтра: Цифровая фильтрация первого порядка

Производительность

• Быстрое время цикла чтения: 1 мс + 1 мс × количество используемых каналов

• Номинальное время цикла чтения: 5 мс для 4 каналов

Физические характеристики

• Чистый вес: 0.143 кг (0.315 фунта)

---
