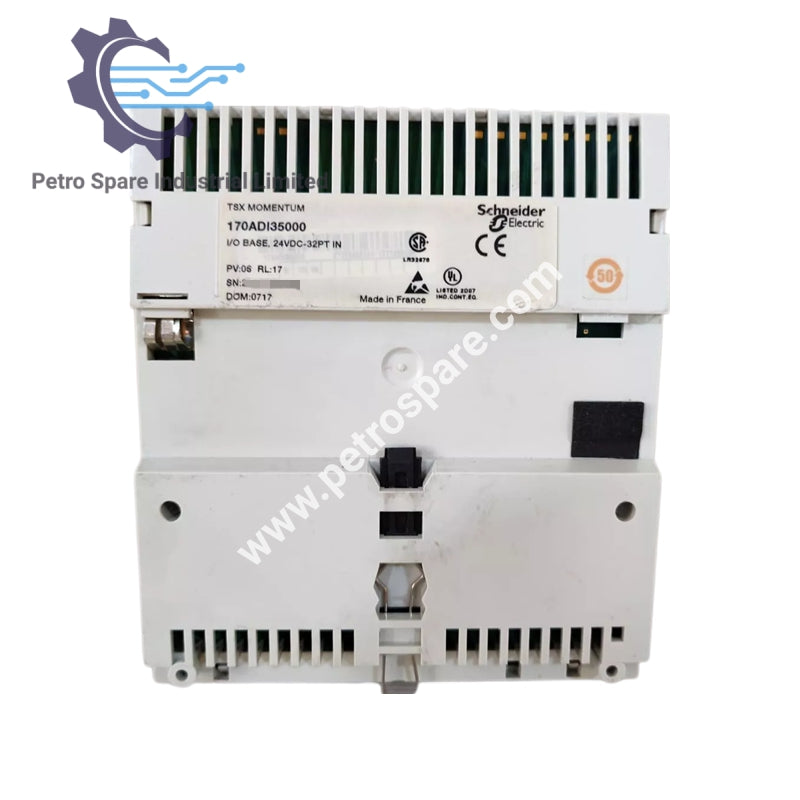

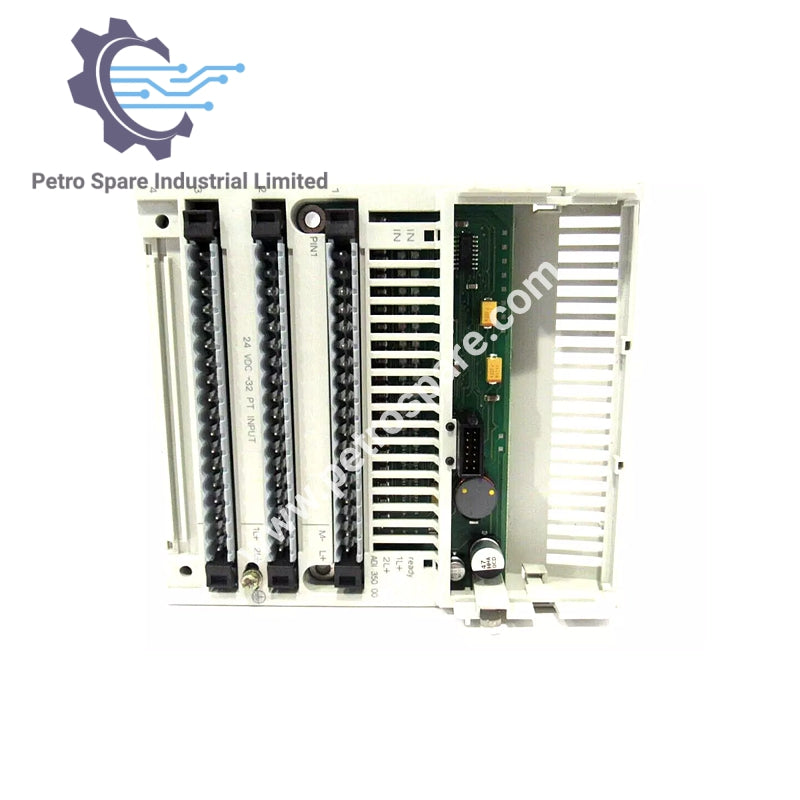

170ADI35000

Обзор

Это 170ADI35000 является модулем дискретного входа 24 В постоянного тока с 32 входами от Schneider, предназначенным для высокопроизводительных промышленных применений с быстрым временем отклика и надежной изоляцией.

Электрические характеристики

• Логика дискретного входа: Положительная

• Пределы входного напряжения: 24 В

• Диапазон напряжения: -3...30 В

• Гарантированное напряжение в состоянии 0: -3...5 В

• Гарантированное напряжение в состоянии 1: 11...30 В

• Гарантированный ток в состоянии 0: <= 1,2 мА

• Гарантированный ток в состоянии 1: >= 2,5 мА

• Входное сопротивление: 4 кОм

• Время отклика:

• 2,2 мс от состояния 0 до состояния 1

• 3,3 мс от состояния 1 до состояния 0

Изоляция и питание

• Изоляция между каналами и шиной: 500 В переменного тока

• Энергопотребление:

• Типично 5,5 Вт

• Максимум 8,5 Вт

Локальная сигнализация и потребление

• Локальная сигнализация: 32 светодиода для состояния канала

• Потребляемый ток: <= 250 мА 24 В постоянного тока

Физические размеры

• Глубина: 1.9 дюйма (47.5 мм)

• Высота: 5,6 дюйма (141,5 мм)

• Ширина: 4,9 дюйма (125 мм)

• Вес нетто: 0,4 фунта (0,2 кг)

Условия окружающей среды

• Сертификаты продукта: UL, CSA

• Устойчивость к электростатическому разряду:

• 4 kV контакт (IEC 801-2)

• 8 kV в воздухе (IEC 801-2)

• Сопротивление электромагнитным полям: 9,1 В/м (10 В/м) 80...1000 МГц (IEC 801-3)

• Температура окружающего воздуха для работы: 32…140 °F (0…60 °C)

• Температура окружающего воздуха для хранения: -40…185 °F (-40…85 °C)

• Относительная влажность: 95% без конденсации

• Рабочая высота: <= 16404,2 футов (5000 м)

---
