140NOE77101C

Обзор продукта

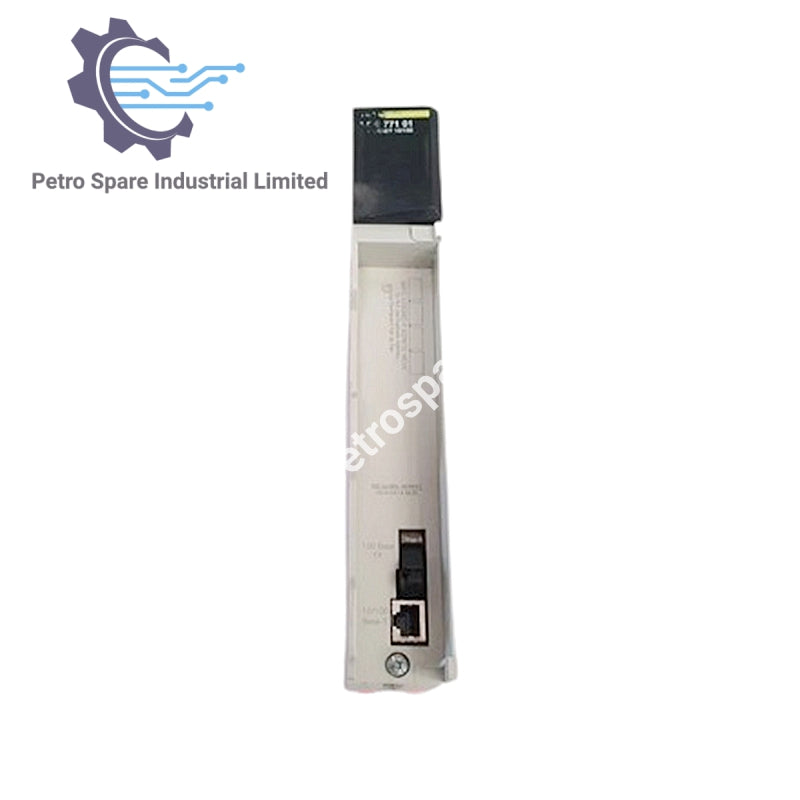

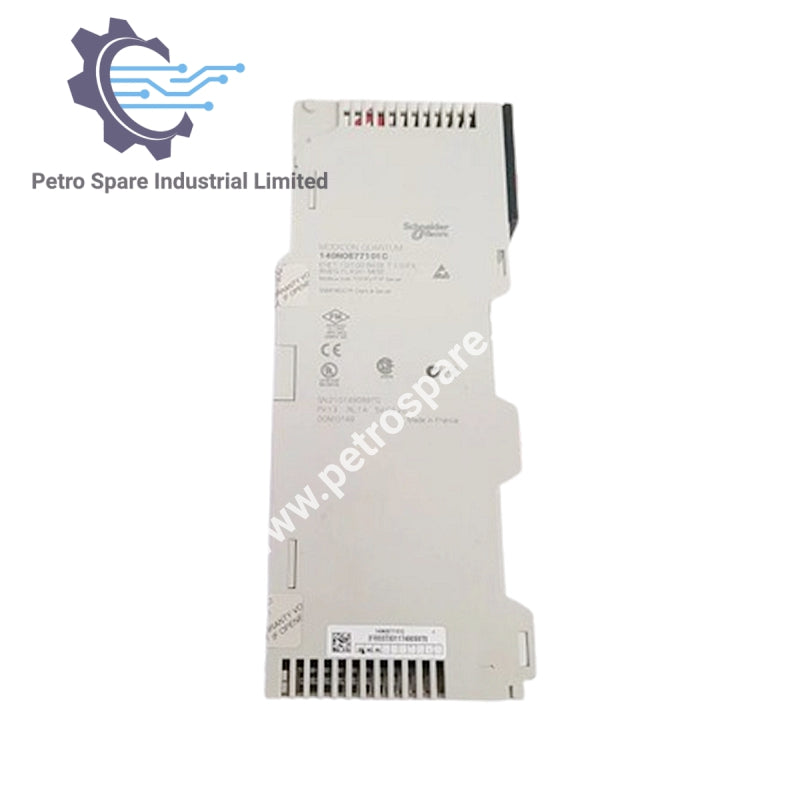

Модуль  Schneider 140NOE77101C является Ethernet TCP/IP модулем для Modicon Quantum, обеспечивающим высокоскоростную сетевую связь с интегрированной диагностикой и веб-сервисами.

Идентификация

• Тип продукта: Ethernet сетевой TCP/IP модуль

• Концепция: Transparent Ready, класс B30

• Веб-сервисы: Веб-сервер, Rack Viewer, Data Editor через ПК терминал

• Сервис связи: Modbus TCP, управление сетью SNMP, Global Data, управление пропускной способностью, FDR сервер, сканирование ввода/вывода

Подключение

• Протокол: Ethernet Modbus TCP/IP

• Физический интерфейс: MT/RJ 100BASE-FX оптоволоконный, RJ45 10BASE-T / 100BASE-TX витая пара

• Скорость передачи: 10/100 Мбит/с

• Резервирование: Архитектура горячего резерва

• Питание: Через блок питания стойки

Локальная сигнализация

• Индикаторы:

• Светодиод скорости передачи данных 10 Мбит/с / 100 Мбит/с

• Светодиод обнаружения коллизий

• Светодиод режима загрузки (Kernel)

• Светодиод ошибки Ethernet модуля

• Светодиод состояния Ethernet сети (RUN)

• Светодиод режима полного дуплекса

• Светодиод готовности модуля

• Светодиод активности сети (Link)

• Светодиод работы стойки (Active)

• Светодиод активности передачи/приема (TxAct/RxAct)

Питание и формат

• Потребляемый ток: 750 мА при 5 В постоянного тока

• Формат модуля: Стандартный

• Чистый вес: 0.345 кг

---
