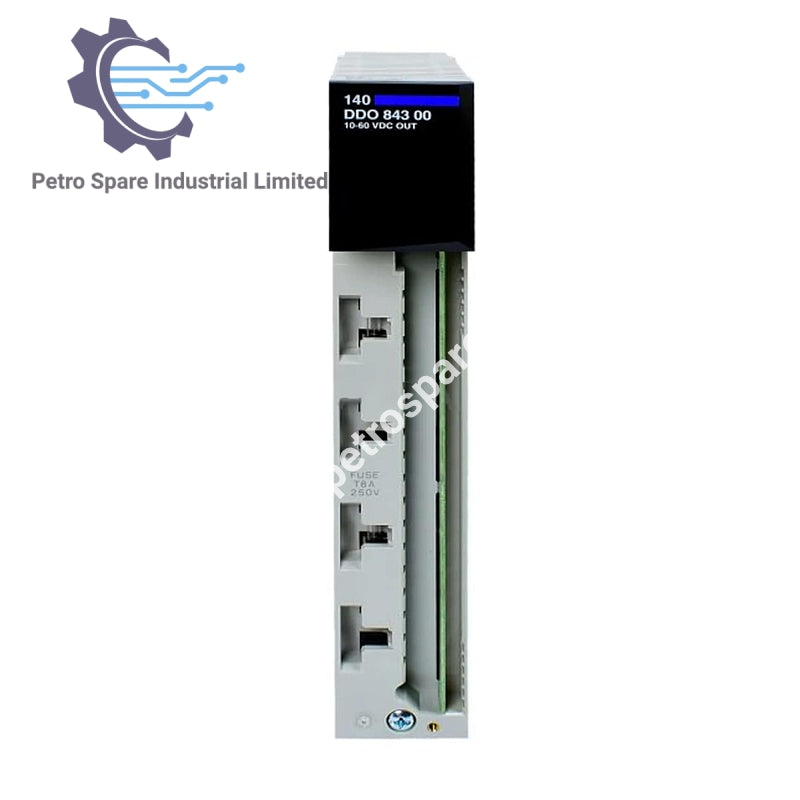

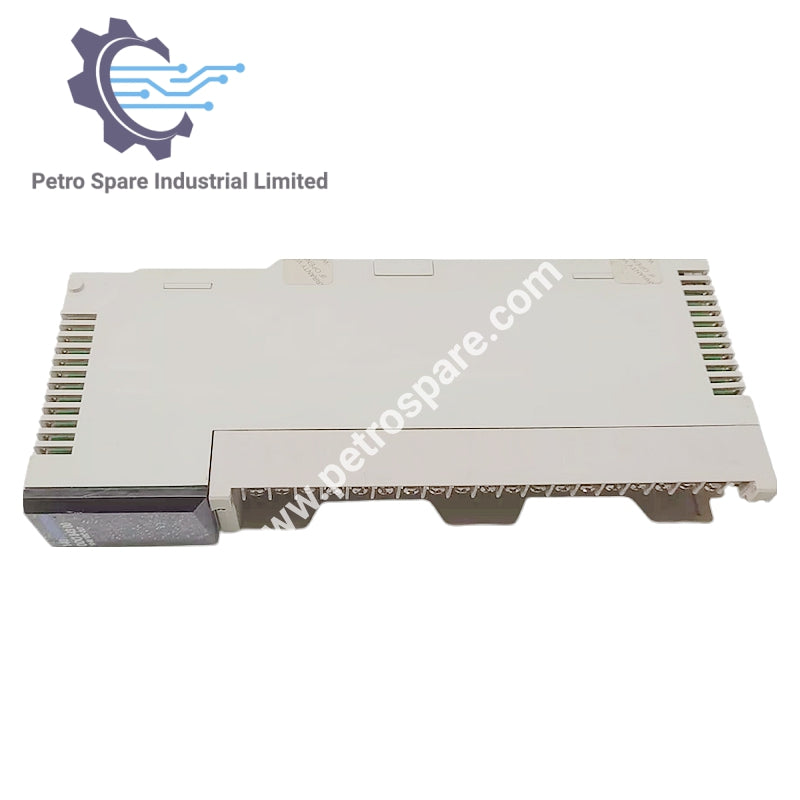

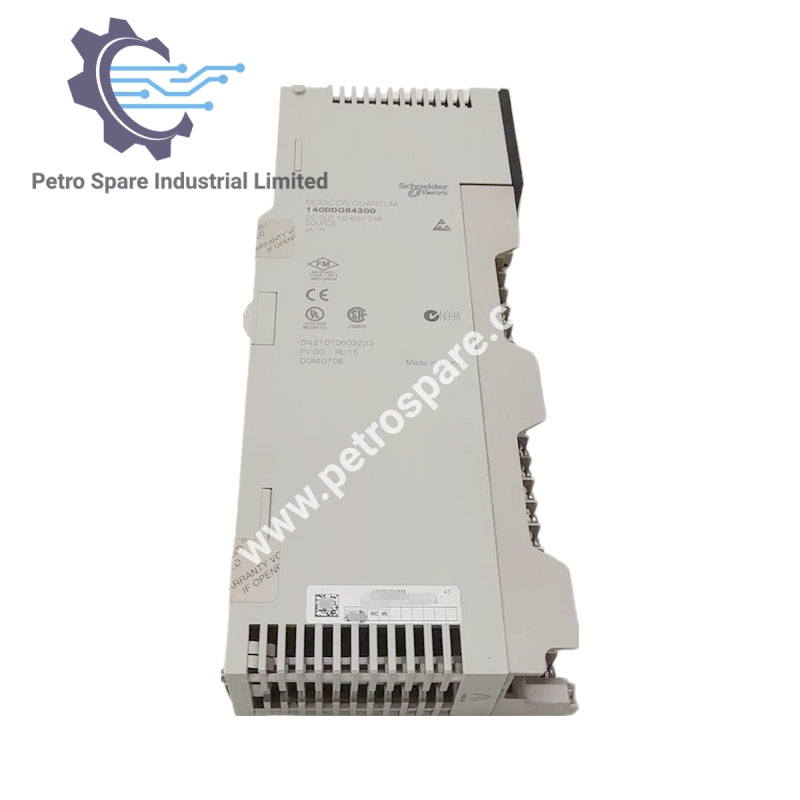

140DDO84300

Обзор модуля

• Модель: 140DDO84300
• Тип: Модуль дискретного выхода
• Диапазон: Платформа автоматизации Modicon Quantum

Ключевые характеристики

• Выходы: 16
• Логика: Положительная (источник)
• Диапазон напряжения: 10...60 В постоянного тока
• Импульсный ток: 7,5 А в течение 50 с
• Ток нагрузки: 12 А (на модуль), 6 А (на группу)

Детали производительности

• Время отклика: <= 1 мс
• Максимальное падение напряжения: <1 В при 2 А
• Ток утечки: 1 мА при 60 В
• Формула индуктивности нагрузки: Индуктивность(Гн) = 0.5 / ((ток(А))² x (частота переключения(Гц)))

Особенности системы

• Изоляция: 2500 В переменного тока (между каналами и шиной), 700 В переменного тока (между группами)
• Защита: предохранитель 8 А на группу
• Рассеиваемая мощность: 1 Вт + (1 В x общий ток нагрузки модуля)
• Требование к току шины: 160 мА

Индикаторы продукта

• Светодиодные индикаторы:
  • Зеленый для активной связи по шине
  • Красный для внешних ошибок
  • Зеленый для состояния входа

Вес и сертификаты

• Вес: 0,45 кг
• Сертификаты: Маркировка CE

---
