140DDO15310

Обзор

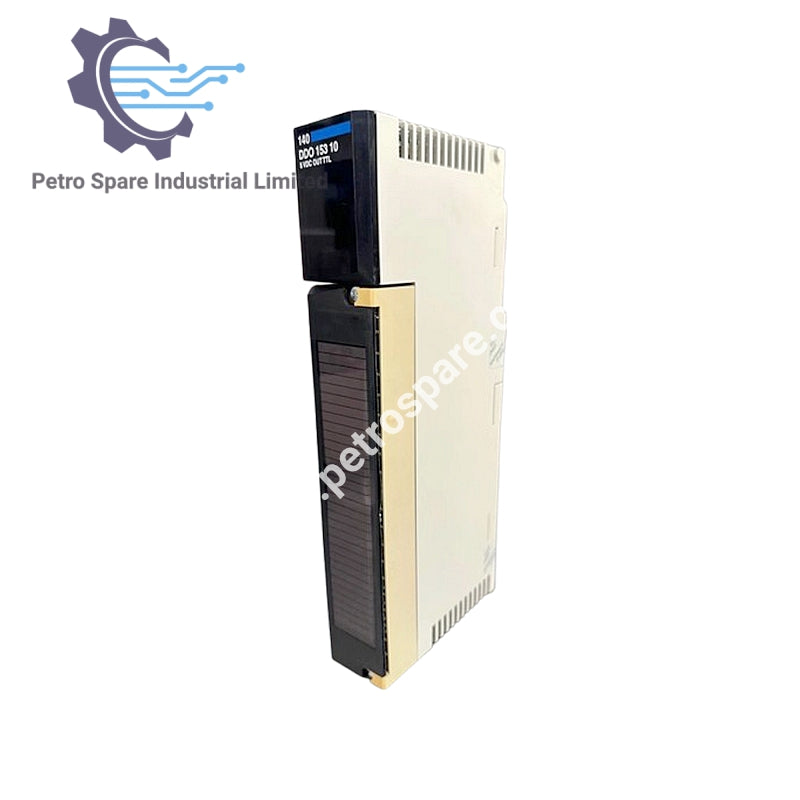

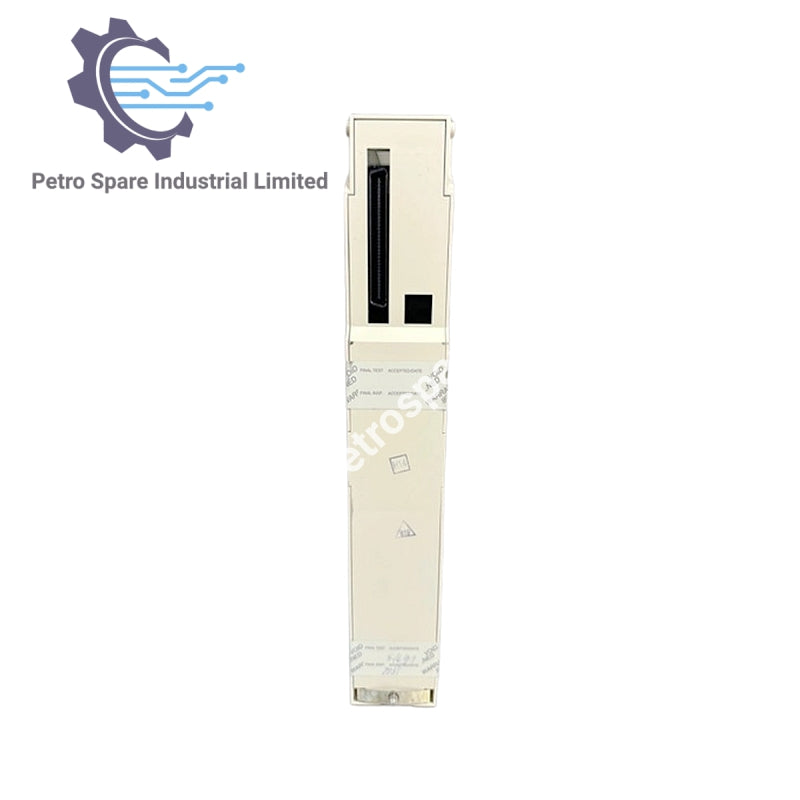

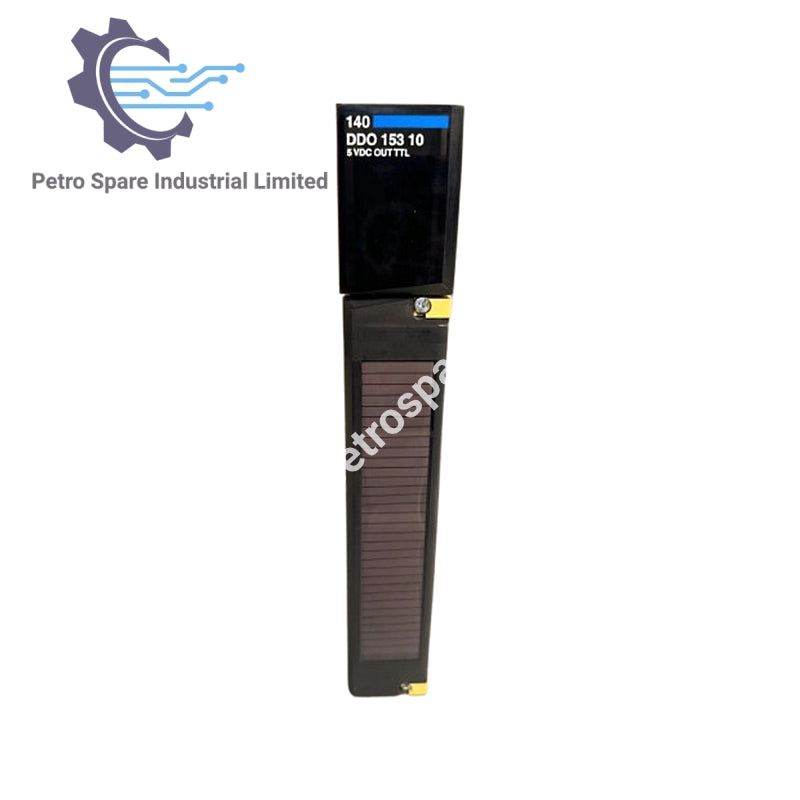

140DDO15310 является 32-точечным дискретным выходным модулем серии Modicon Quantum от Schneider, обеспечивающим высокоскоростные TTL-уровни положительных (поглощающих) выходов в четырёх изолированных группах.

Конфигурация выхода

• Каналы: 32 выхода (4 группы по 8)

• Тип выхода: TTL, положительный (поглощающий)

• Выходное напряжение: 5 В DC

• Напряжение состояния 1 (гарантированное): ≤ 0.2 В

• Абсолютный макс. выход: 15 В (импульс затухания 0.0013 с)

• Внутренний подтягивающий резистор: 440 Ω

Нагрузка и время

• Максимальный ток нагрузки:

• ≤ 2.4 А на модуль

• ≤ 600 мА на группу

• ≤ 75 мА на точку

• Импульсный ток: 750 А на 0.5 мс на точку

• Время отклика: ≤ 250 мкс (состояние 0↔1) резистивное

Питание и защита

• Номинальное напряжение питания: 4–5.5 В DC

• Потребление тока:

• Логика: 2800 мА при 5 В DC

• Питание: 0.4 А

• Рассеиваемая мощность: 4 Вт

• Требуемый ток шины: 350 мА

• Защита: Подавление переходных процессов и внутренний предохранитель

• Изоляция: 500 Vrms (группа-к-группе, 1 мин)

Диагностика и индикаторы

• Индикация неисправности: Потеря питания поля, перегоревший предохранитель

• Локальная сигнализация:

• 1 зелёный светодиод (шина активна)

• 1 красный светодиод (ошибка)

• 32 зелёных светодиода (статус выхода)

Данные модуля

• Адресация: 2 выходных слова

• Формат: Стандартный

• Маркировка: CE

• Вес: 0.45 кг (0.99 фунта)

---
