DP840

Обзор

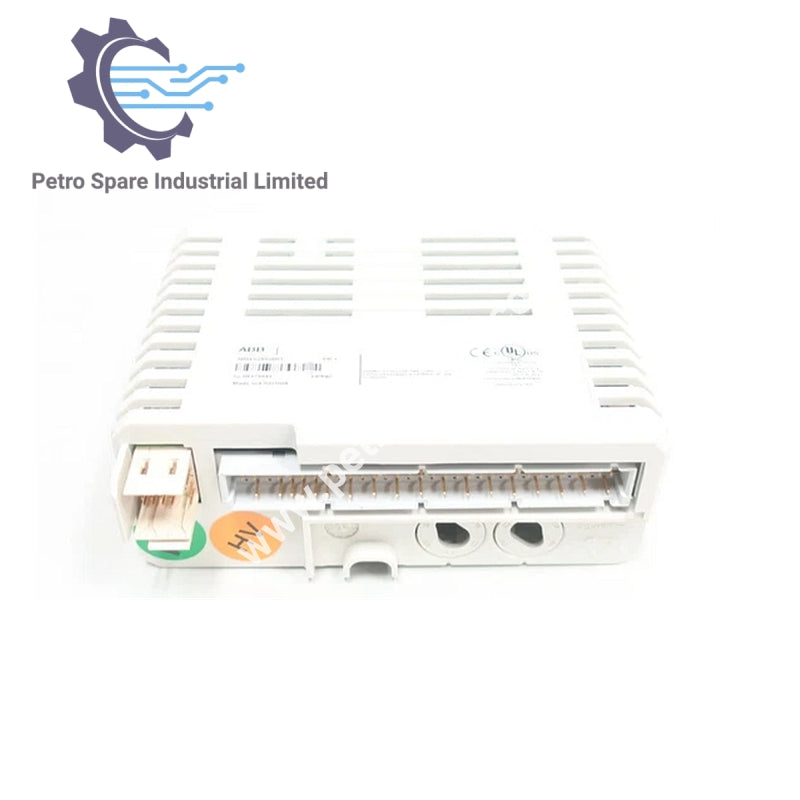

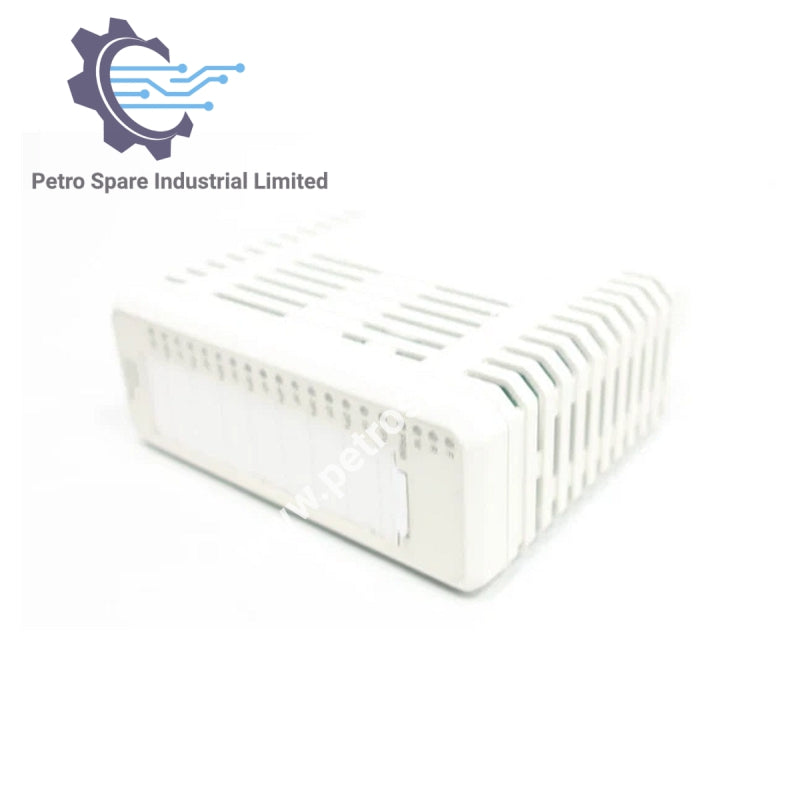

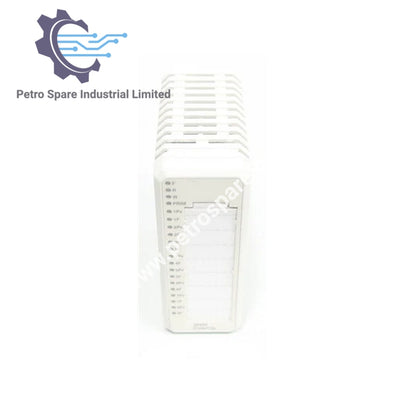

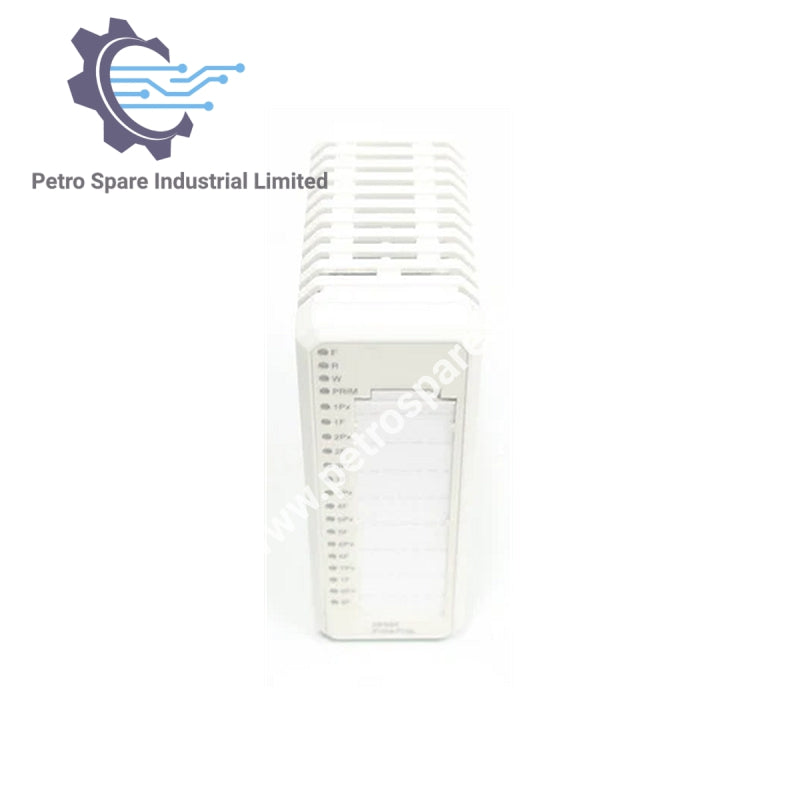

DP840 является 8-канальным модулем счетчика импульсов для систем ABB S800 I/O.

Общая информация

• Тип модуля: Счетчик импульсов

• Спецификация сигнала: 24 VDC (19.2–32 VDC)

• Количество каналов: 8

• Изоляция: Групповая от земли

Электрические характеристики

• Ошибка (PRIT 10 мс): 300 ppm

• Максимальная абсолютная ошибка: 500 ppm (<16 лет)

• Ограничение тока: Встроенное питание датчика

• Максимальная длина кабеля на объекте: 200 м

• Номинальное напряжение изоляции: 50 В

• Испытательное напряжение диэлектрика: 500 VAC

• Рассеиваемая мощность: 4 Вт

• Потребление тока +5 В Modulebus: 115 [mA]

• Потребление тока +24 В внешнее: NAMUR = 56 + 0.5 × нагрузка [mA]; 12 В = 89 + 0.7 × нагрузка [mA]; 24 В = 97 + нагрузка [mA]

Экологические условия

• Рабочая температура: 0–55 °C (+5–55 °C одобрения)

• Температура хранения: -40–70 °C

Механические характеристики

• Ширина: 45 мм (1.77")

• Глубина: 102 мм (4.01"), 111 мм (4.37") с разъемом

• Высота: 119 мм (4.7")

• Вес: 0.15 кг (0.33 фунта)

---
