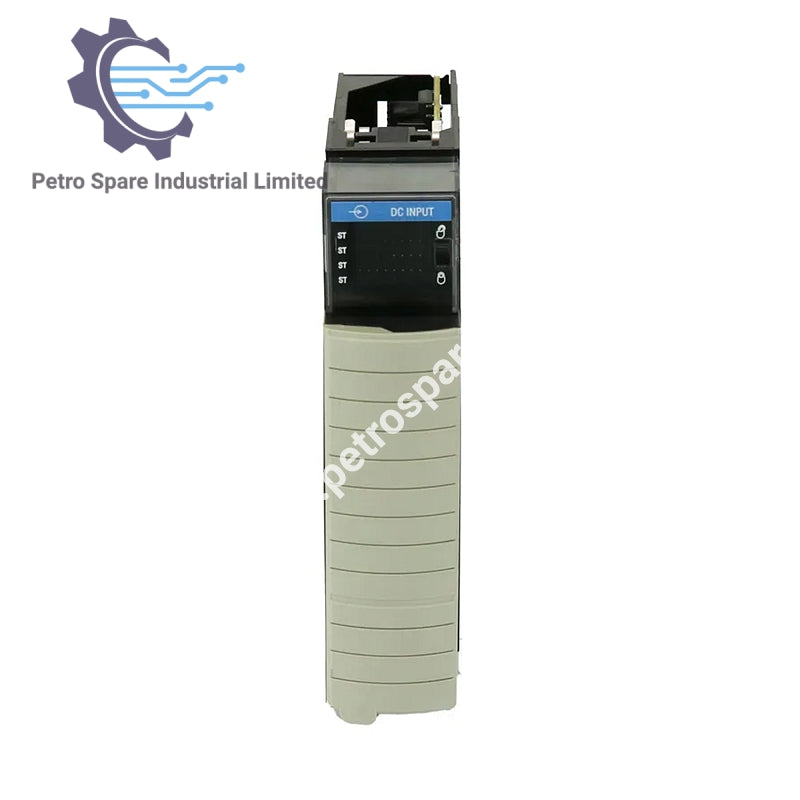

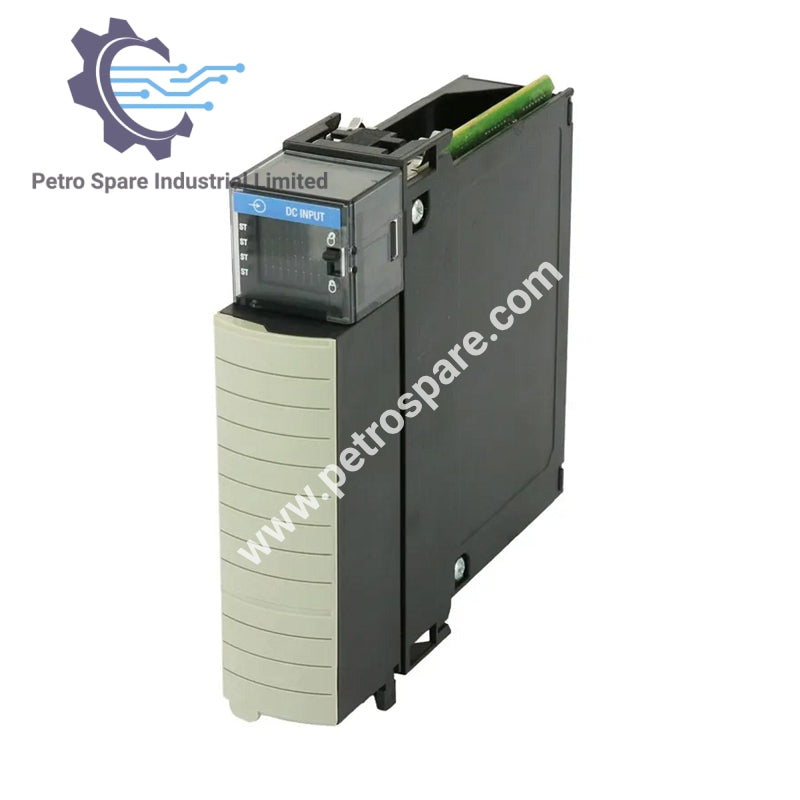

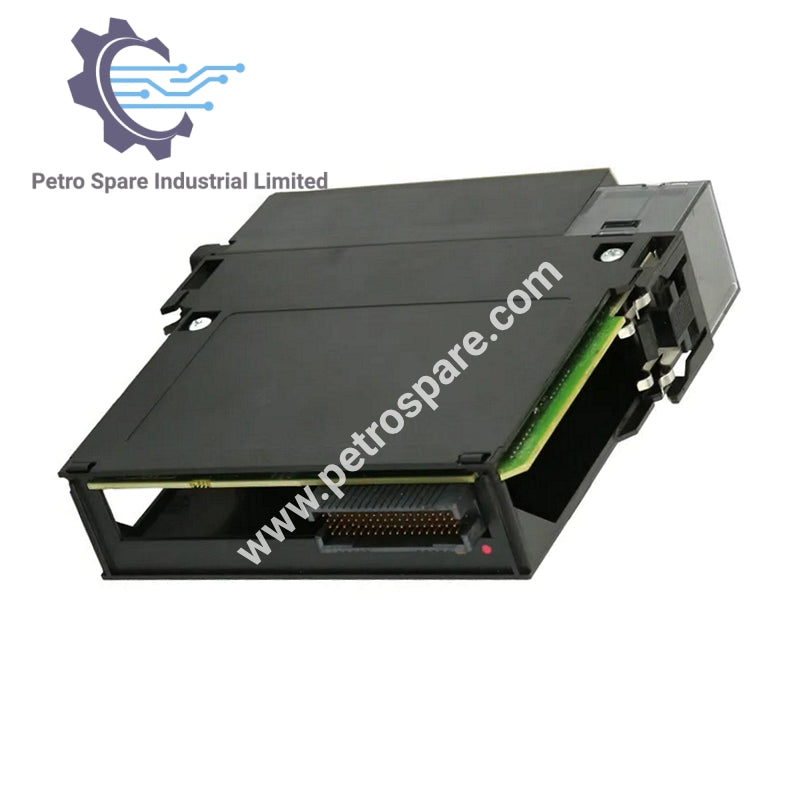

1756-IB32

Обзор

• Модель: 1756-IB32
• Тип: Цифровой модуль входа постоянного тока
• Серия: ControlLogix
• Производитель: Rockwell Automation
• Бренд: Allen-Bradley

Основные характеристики

• Количество входов: 32
• Входное напряжение: 12-24 В постоянного тока, прием
• Диапазон рабочего напряжения: 10-31.2 В постоянного тока
• Кодирование модуля: Электронное
• Максимальный рабочий ток: 5.5 миллиампер
• Минимальный рабочий ток: 2 миллиампера при 10 В постоянного тока
• Максимальный входной ток в выключенном состоянии: 1.5 миллиампера

Электрические характеристики

• Ток шины (5 Вольт): 120 миллиампер
• Ток шины (24 Вольта): 2 миллиампера
• Ток шины (5.1 Вольта): 100 миллиампер

Время задержки входа

• ВКЛ на ВЫКЛ: Аппаратная задержка: максимум 420 мкс + время фильтра
• ВЫКЛ на ВКЛ: Аппаратная задержка: максимум 380 мкс + время фильтра
• Время задержки входа: 2 миллисекунды + выбранное время фильтра

Энергопотребление и тепловыделение

• Максимальное тепловыделение: 6.2 Вт при 60°C (140°F)
• Тепловыделение: 21.1 БТЕ/ч при 60°C (140°F)

Общая информация

• Съемные клеммные колодки: 1756-TBCH, 1756-TBSH

---
