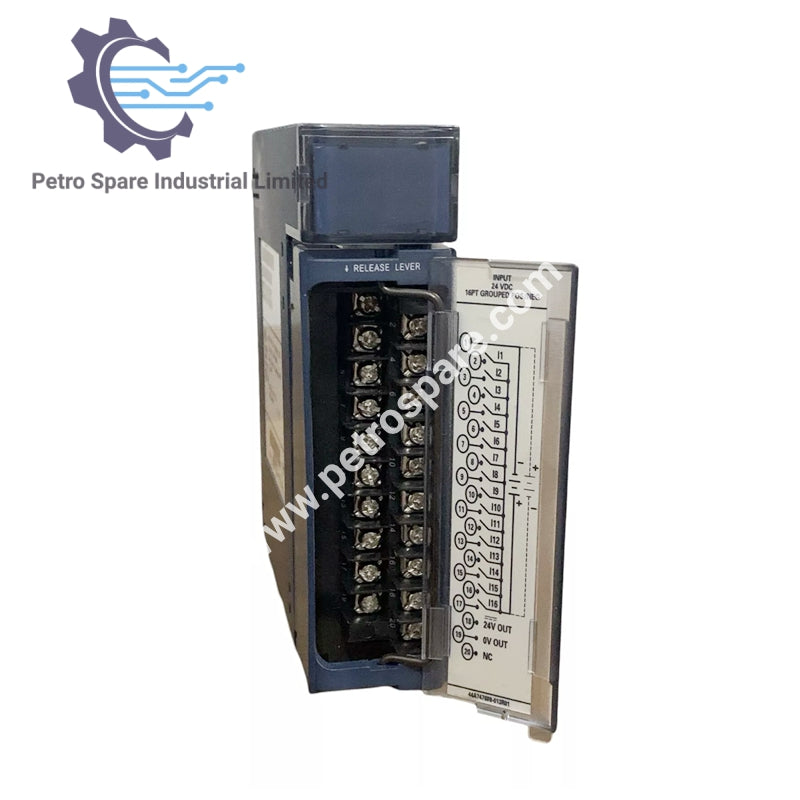

IC694MDL645

Описание

• Модель: IC694MDL645

• Тип: Модуль дискретного входа

• Серия: PACSystem RX3i

• Каналы: 16

• Конфигурация проводки: Положительная/Отрицательная логика

Электрические характеристики

• Номинальное напряжение: 24 В постоянного тока (положительная или отрицательная логика)

• Диапазон входного напряжения: 0–30 В постоянного тока

• Номинальное входное напряжение: 24 В постоянного тока

• Входной ток (на канал): 7 мА

• Напряжение в состоянии включено: 11.5–30 В постоянного тока

• Напряжение в состоянии выключено: 0–5 В постоянного тока

• Ток в состоянии включено: 3.2 мА

• Ток в состоянии выключено: 1.1 мА

• Потребляемая мощность:

• 80 мА от шины 5 В постоянного тока

• 125 мА от источника питания 24 В постоянного тока

Производительность

• Время отклика включения (типичное): 7 мс

• Время отклика включения (максимальное): 7 мс

Условия окружающей среды

• Рабочая температура: 32 до 140°F (0 до 60°C)

• Температура хранения: -40 до 185°F (-40 до 85°C)

• Влажность: 5% до 95%, без конденсации

Потребляемый ток

• Ток шины (5 В постоянного тока): 80 мА

• Внешний источник питания (24 В постоянного тока): 125 мА

---
