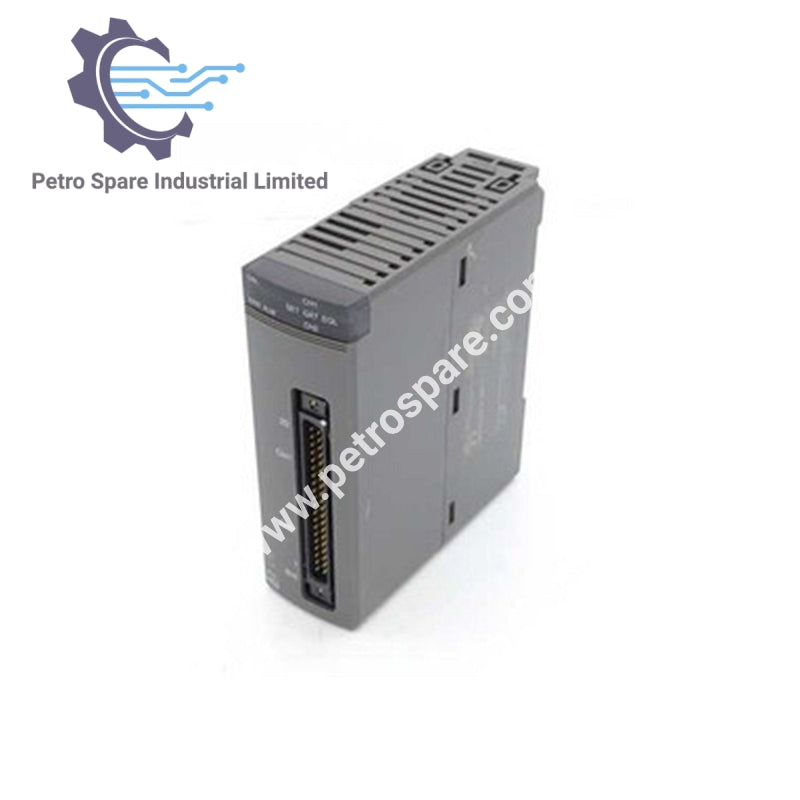

NP1Y08R-00

Обзор

• Бренд: Fuji Electric

• Модель: NP1Y08R-00

• Тип: Модуль цифрового выходного реле, 8 точек

Технические характеристики выхода

• Выходные точки: 8 независимых релейных выходов

• Номинальное напряжение: 240В AC, 110В DC

• Допуск по напряжению: До 264В AC, 140В DC

• Номинальная частота: 50/60 Гц (допуск 47 до 63 Гц)

• Максимальный ток нагрузки: 2.2A/точка (30В DC/264В AC), 0.2A/точка (110В DC)

• Минимальный ток замыкания/размыкания: 5В DC, 1мА

Производительность

• Время отклика:

• С ОТКЛЮЧЕНОГО в ВКЛЮЧЕННОЕ состояние: 10 мс или меньше

• С ВКЛЮЧЕННОГО в ОТКЛЮЧЕННОЕ состояние: 10 мс или меньше

• Ток утечки (в выключенном состоянии): Макс 0.1мА (200В AC 60Гц)

• Циклы включения/выключения: Макс 1800 раз/час

Защита и изоляция

• Выходной элемент: Реле (AC, DC)

• Поглощение перенапряжений: Варистор

• Встроенный предохранитель: Отсутствует

• Метод изоляции: Реле

• Диэлектрическая прочность: 1500В AC в течение 1 минуты (выходные клеммы к корпусу заземления)

• Сопротивление изоляции: 10 МОм или более (мегомметр 500В DC между выходными клеммами и землей)

Электрические и механические характеристики

• Внешнее питание: Для сигнала, 240В AC или 110В DC

• Внутреннее потребление тока: 24В DC, макс 100мА (все точки ВКЛ)

• Подключение: Отсоединяемая винтовая клемма (M3), 20 полюсов

• Подходящий размер провода: AWG #22 до 18

• Индикация выхода: Светодиоды загораются при включенном выходе (зеленый для нормального состояния, красный для ошибки)

• Занимаемые слова: 2 слова (шина SX), 1 слово (удаленная I/O связь)

• Вес: Прибл. 170 г

---
