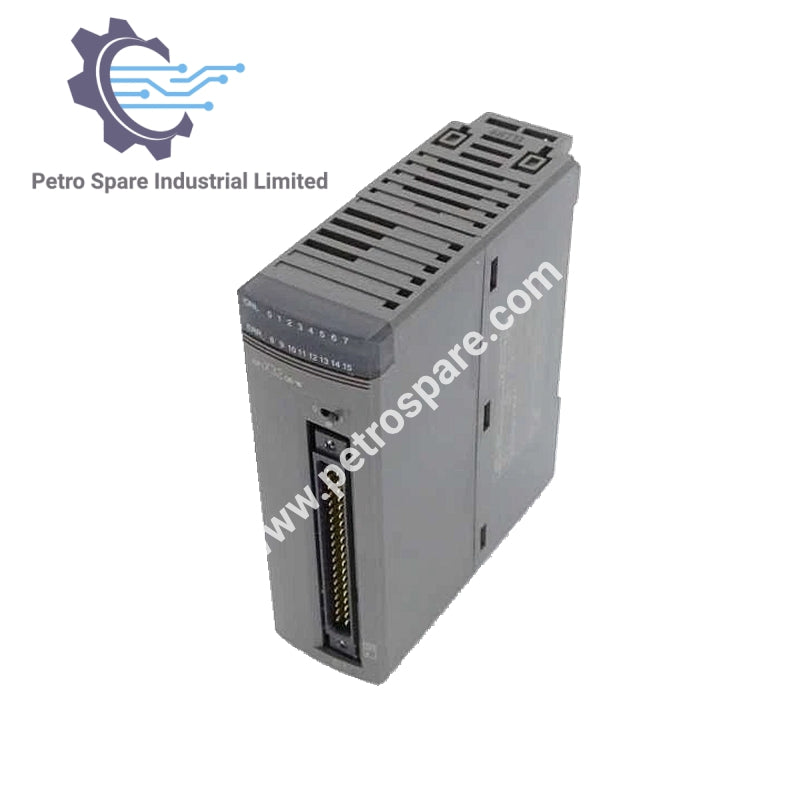

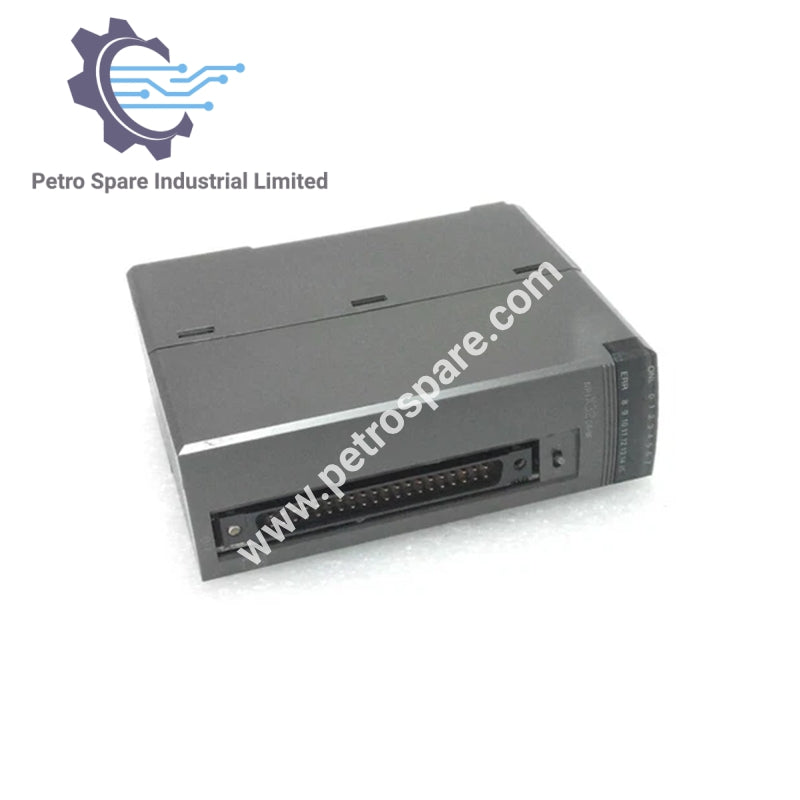

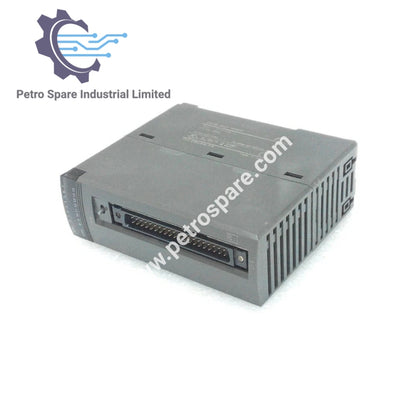

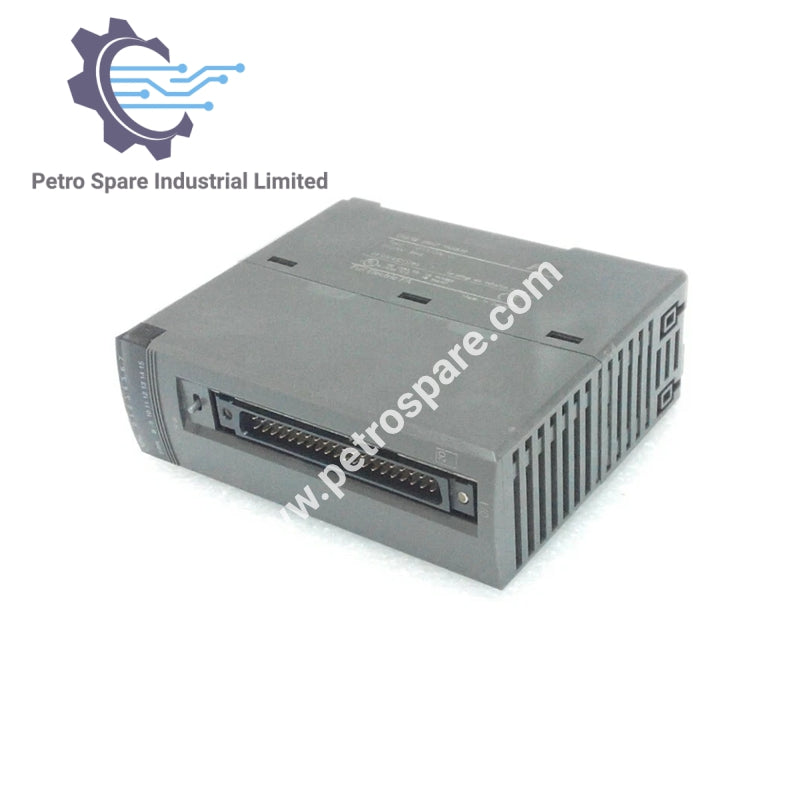

NP1X3206-W

Обзор продукта

• Бренд: Fuji Electric

• Модель: NP1X3206-W

• Тип: Модуль цифрового входа на 32 точки, 24В DC

Электрические характеристики

• Входные точки: 32 точки (32 точки общие × 1 цепь)

• Номинальное напряжение: 24В DC (допуск до 30В DC)

• Пульсации: 5% или меньше

• Тип входа: Источник, общий приемник

• Входной ток: 4мА (24В DC)

• Входное сопротивление: 5.6кΩ

Рабочее напряжение

• С ОТКЛЮЧЕНО на ВКЛЮЧЕНО: 15 до 30В

• С ВКЛЮЧЕНО на ОТКЛЮЧЕНО: 0 до 5В

Время входа

• Задержка с ОТКЛЮЧЕНО на ВКЛЮЧЕНО: 0.7 мс (время жесткого фильтра) + переменное время мягкого фильтра

• Настройки времени мягкого фильтра: 1 до 1 мс, 3 до 3 мс (по умолчанию), 3 до 10 мс, 10 до 10 мс, 30 до 30 мс, 100 до 100 мс (с ВКЛЮЧЕНО на ОТКЛЮЧЕНО)

Детали подключения

• Подключение внешнего провода: 40-контактный разъем (FCN-365P040-AU) × 1

• Подходящий размер провода: AWG #23 или меньше (на припаянном разъеме)

Индикаторы и изоляция

• Индикация светодиодом: Зеленый светодиод для нормального ВКЛЮЧЕНО, красный светодиод для ошибки (выбираемые точки переключателем)

• Метод изоляции: Фотопара

• Диэлектрическая прочность: 1500В AC в течение 1 минуты (между входными клеммами и корпусом)

• Сопротивление изоляции: 10МОм или больше (измерено мегомметром при 500В DC)

Условия эксплуатации

• Одновременный коэффициент ВКЛЮЧЕНО: Макс 100% при 26.4В DC/55°C, макс 75% при 30В DC/55°C

• Внутреннее потребление тока: 24В DC, макс 50мА (все точки ВКЛЮЧЕНЫ)

Другие детали

• Занимаемые слова: 2 слова

• Вес: Прибл. 130 г

---
