AAI841-H00/K4A00

Обзор

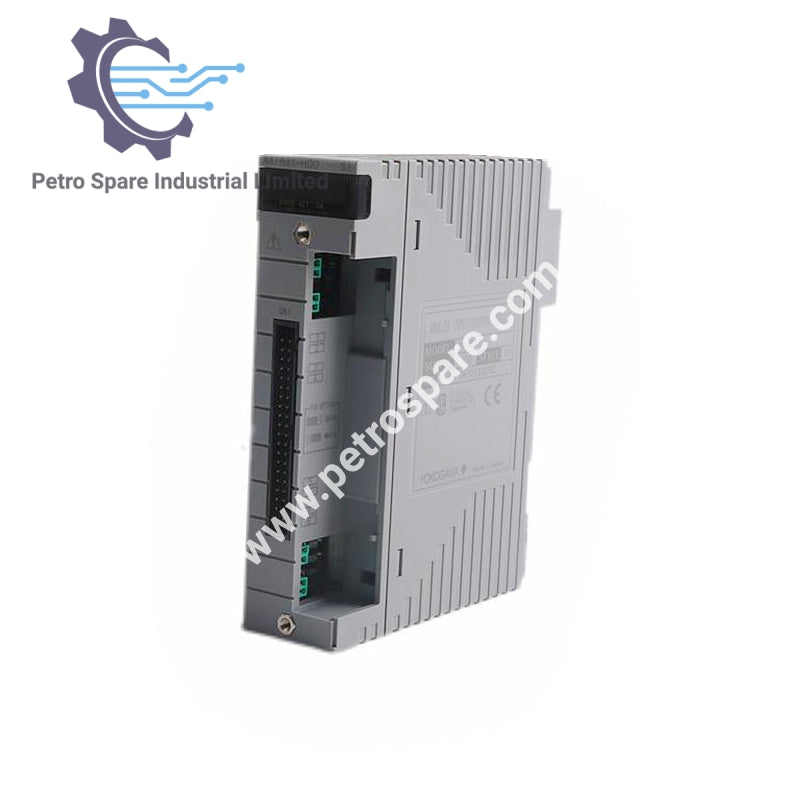

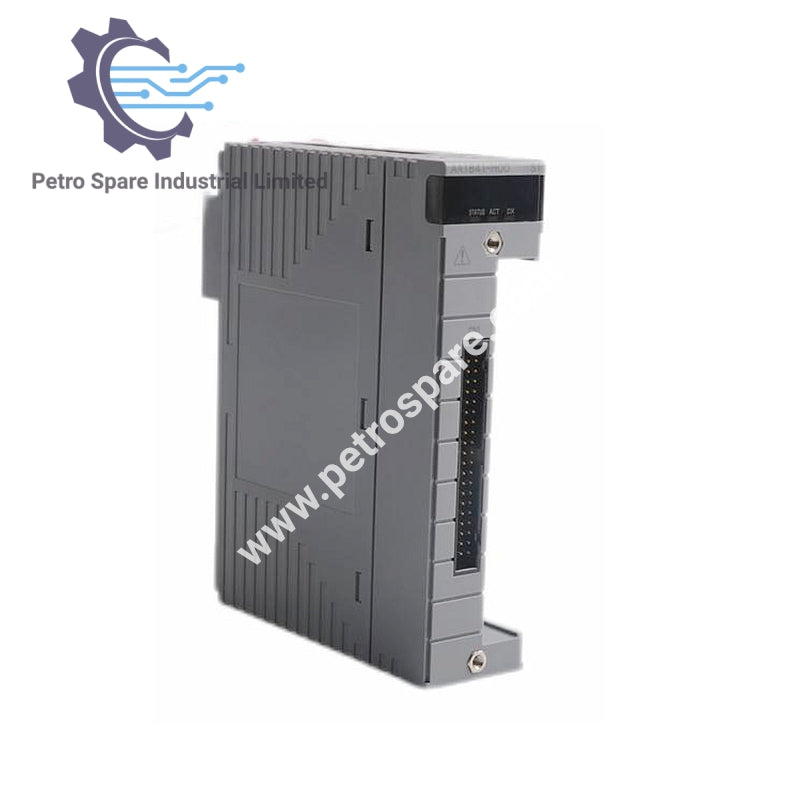

AAI841-H00/K4A00 — это 8-канальный модуль аналогового входа и 8-канальный модуль аналогового выхода от Yokogawa, поддерживающий сигналы 4–20 мА с коммуникацией HART. Он предназначен для неразвязанных приложений, требующих высокой точности и надежности.

Коды модели и суффиксов

Модель: AAI841 – Модуль аналогового ввода/вывода (4–20 мА, 8 входов / 8 выходов, неразвязанный)
Коды суффиксов:

• -H: С цифровой связью (протокол HART)

• 0: Всегда 0

• 0: Базовый тип

Коды опций:

• /K4A00: С адаптером интерфейса кабеля KS [Модель : ATK4A-00]

Конфигурация ввода/вывода

• Каналы: 8 входов / 8 выходов, неразвязанные

• Входной сигнал: 4–20 мА

• Выходной сигнал: 4–20 мА

• Допустимый входной ток: До 25 мА

• Сопротивление нагрузки выхода: 0–750 Ω

Электрические характеристики

• Входное сопротивление (при включенном питании): 400 Ω (при 20 мА) до 1000 Ω (при 4 мА)

• Входное сопротивление (при выключенном питании): ≥500 кΩ

• Обнаружение разрыва цепи (выход): < 0.65 мА

• Точность:

• Вход: ±16 µA

• Выход: ±48 µA

---
