Обзор

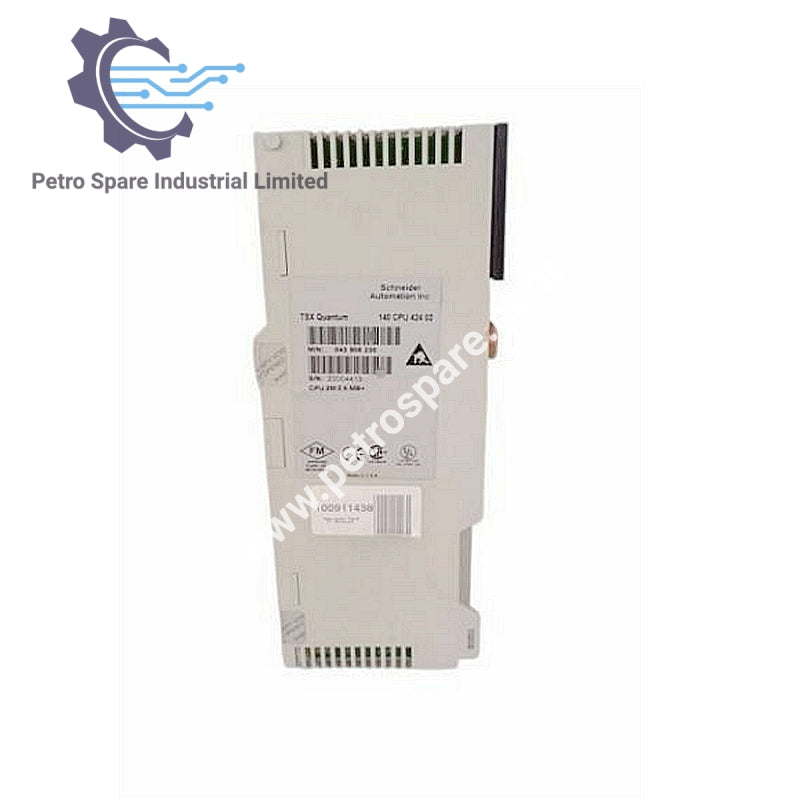

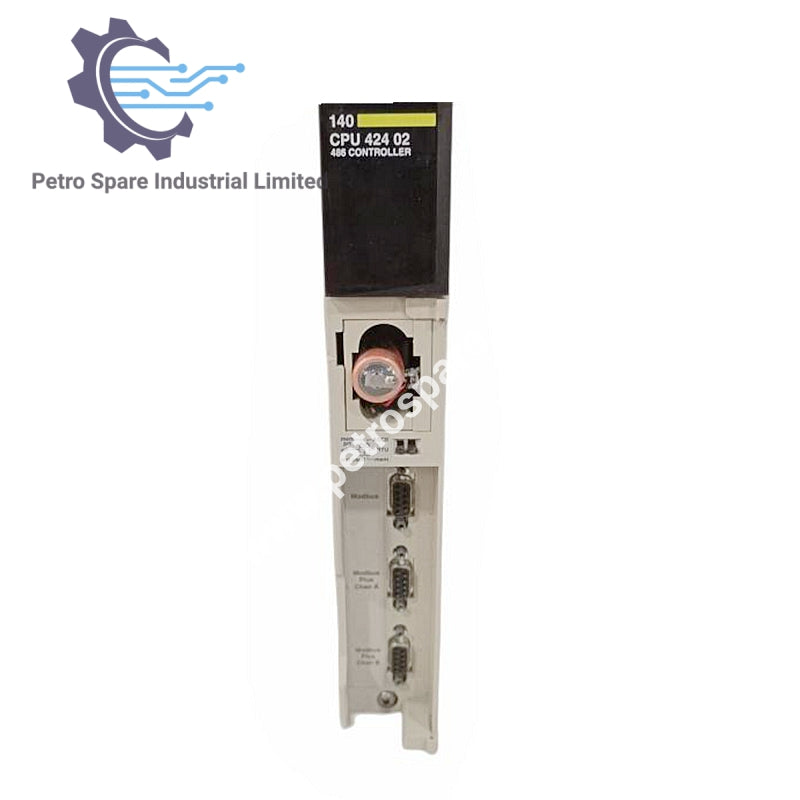

Модуль Schneider 140CPU42402 CPU обеспечивает высокопроизводительное управление с поддержкой Modbus Plus и широкими возможностями ввода/вывода и логики для систем автоматизации.
ЦП и память
-
Максимальная программа IEC: 570 k
-
Размер SRAM: 2 M
-
Память лестничной логики: 64 k
-
Расширенные регистры: 64 k
-
Требуемый ток шины: 1.8 A
-
Вместимость пользовательской логики: 984 лестничной логики
-
Дискретные регистры: 64 k слов
-
Расширенные регистры: 57 k
-
Вместимость ссылок: 96 k
Возможности ввода/вывода
-
Локальный ввод/вывод (главная шина): Максимум 64 входа / 64 выхода
-
Максимум стоек ввода/вывода: 2 (требуется расширитель)
-
Удалённый ввод/вывод: Максимум 64 входа / 64 выхода на точку
-
Максимум удалённых точек: 31
-
Распределённый ввод/вывод: Максимум 3 сети на систему
-
Сетевые слова на точку: 500 входов / 500 выходов
-
Слова на узел: 30 входов / 32 выхода
Производительность
-
Время решения логики: 0.1 мс / k до 0.5 мс / k
-
Таймер сторожевого пса: 250 мс (настраивается программно)
Батарея
-
Тип: 3 В литиевая
-
Срок службы: 1200 мАч
-
Срок хранения: 10 лет с потерей ёмкости 0.5% в год
-
Ток нагрузки при отключении питания: Типично 7 μA, максимум 210 μA
Интерфейсы
-
Доступные опционные модули: 6
-
Поддерживаемые интерфейсы на ЦП: 6
