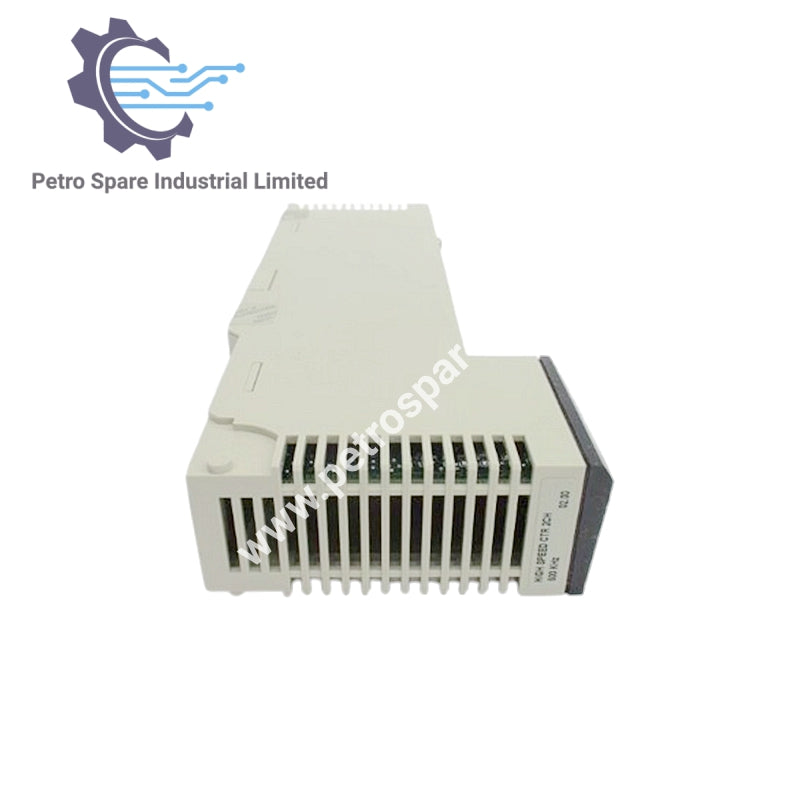

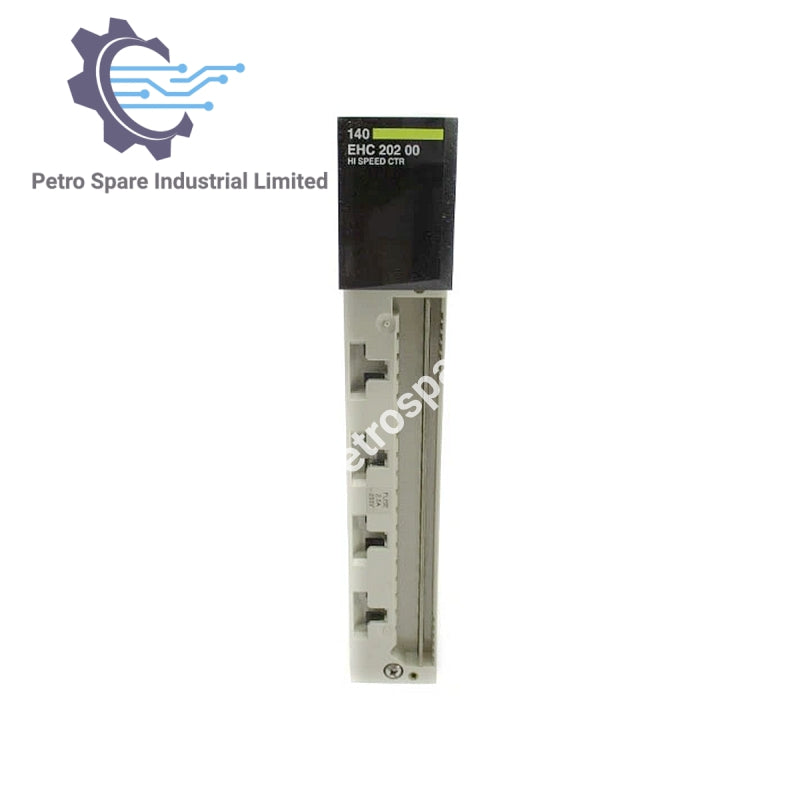

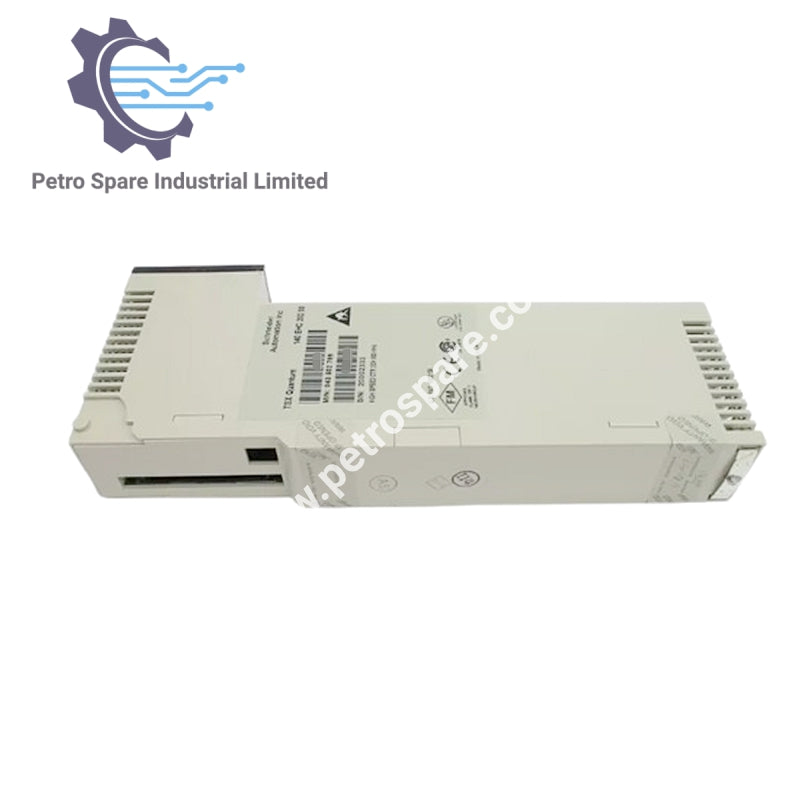

140EHC20200

Обзор

Модуль 140EHC20200 является высокоскоростным счетчиком от Schneider Modicon Quantum платформы, способным обрабатывать частоты счета до 500 000 Гц для быстрых и точных промышленных применений.

Технические характеристики входа

• Тип входа: инкрементный или квадратичный

• Максимальная частота счета: 500 000 Гц

• Входное напряжение: < 30 В DC

• Входное сопротивление: 10 кОм

• Режимы работы: инкрементный или квадратичный

• Порог (однополярный):

• ВКЛ: 0–2 В при 5 В DC, 0 В при 12 В DC, 13–24 В при 24 В DC

• ВЫКЛ: 0–11 В при 24 В DC, 2–7 В при 12 В DC, 3.5–5 В при 5 В DC

• Порог (дифференциальный): ≥ 1.8 В

Технические характеристики выхода

• Количество выходов: 4

• Тип выхода: FET (полевой транзистор)

• Выходное напряжение: 0 В (ВЫКЛ), 0.4 В (ВКЛ)

• Ток нагрузки на выход: 0.5 А

• Ток утечки (ВЫКЛ): 0.4 мА

• Падение напряжения (ВКЛ): < 0.4 В

• Защита от короткого замыкания: Предохранитель 2.5 А

• Защита выхода: 36 В транзистор

Электрические характеристики и питание

• Требование к току шины: 650 мА

• Внешнее питание: 19.2–30 В постоянного тока

• Потребление тока: ≤ 1050 мА при 24 В постоянного тока

• Рассеиваемая мощность: 4 Вт + (0.4 × общий ток нагрузки модуля)

Функциональный и форматный

• Формат данных:

• 32-бит: 2,147,483,647 десятичное

• 16-бит: 65,535 десятичное

• Адресация: 6 входных слов, 6 выходных слов

• Совместимость с стойкой: Локальная, удалённая, распределённая

• Формат модуля: Standard

Индикаторы и соответствие

• Светодиодные индикаторы: 2 для состояния канала

• Изоляция (каналы к шине): 1780 В переменного тока в течение 60 секунд

• Обнаружение неисправностей: Потеря выходной мощности поля

• Сертификаты: маркировка CE

---
