BMXPRA0100

Обзор

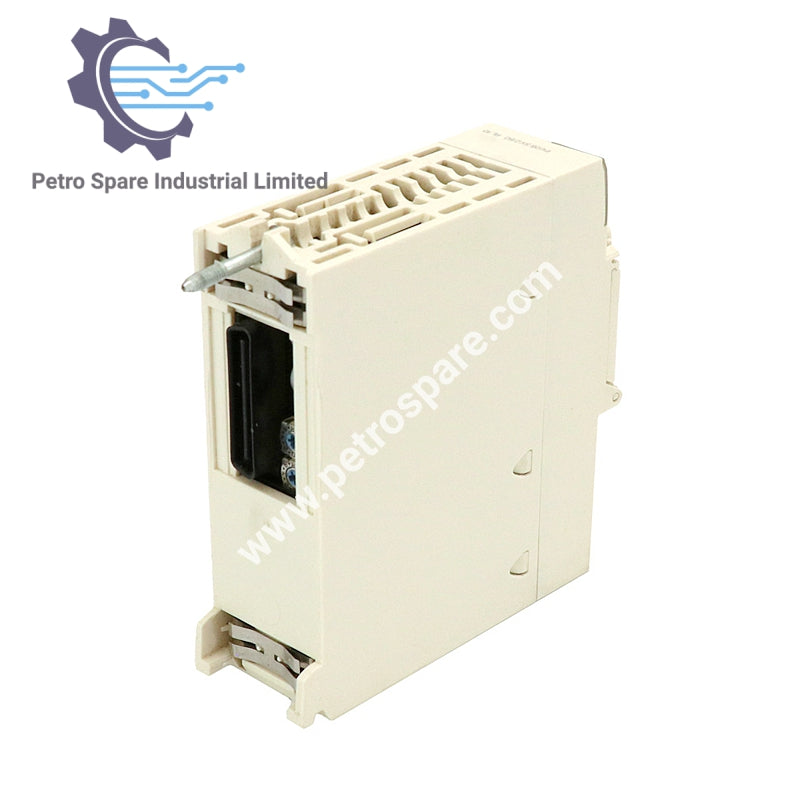

BMXPRA0100 является периферийным модулем удалённого ввода/вывода Schneider Modicon X80.

Подключение

• Порты: 1 сеть устройств Ethernet/IP

• Протокол связи: Modbus TCP

• Структура приложения: 1 основная задача

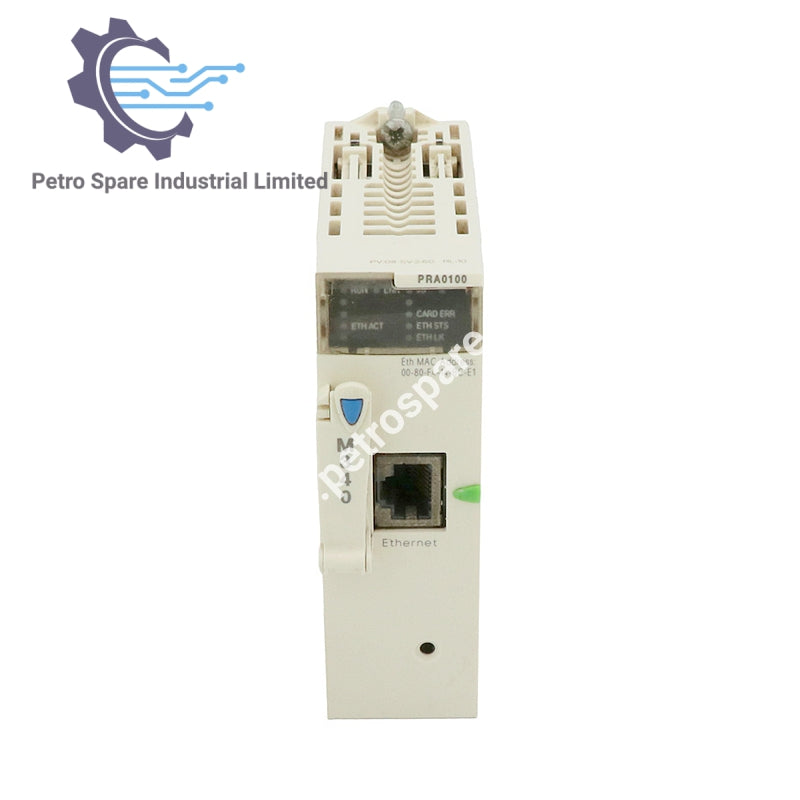

• Локальная сигнализация:

• 1 зелёный светодиод активности модуля (RUN)

• 1 красный светодиод для ошибки модуля (ERR)

• 1 красный светодиод внешней ошибки (I/O)

• 1 зелёный светодиод активности Ethernet (ETH ACT)

• 1 красный светодиод при ошибке карты памяти (CARD ERR)

• 1 зелёный светодиод для диагностики Ethernet-соединения (STS)

• 1 зелёный светодиод для состояния Ethernet-сети (link)

Ёмкость и память

• Дискретные модули ввода/вывода: 0–1024

• Аналоговые модули ввода/вывода: 0–256

• Ethernet-модули: 0–2

• Память: 448 кБ встроенной, 96 кБ съемной

Электрические

• Среднее потребление тока: 95 мА

• Рассеиваемая мощность: 2.3 Вт

• Маркировка: CE

Экологические

• Максимальная высота транспортировки: 3000 м

• Относительная влажность: 95 % без конденсации

Форм-фактор

• Формат модуля: Стандартный

---
