BMXP3420102

Описание

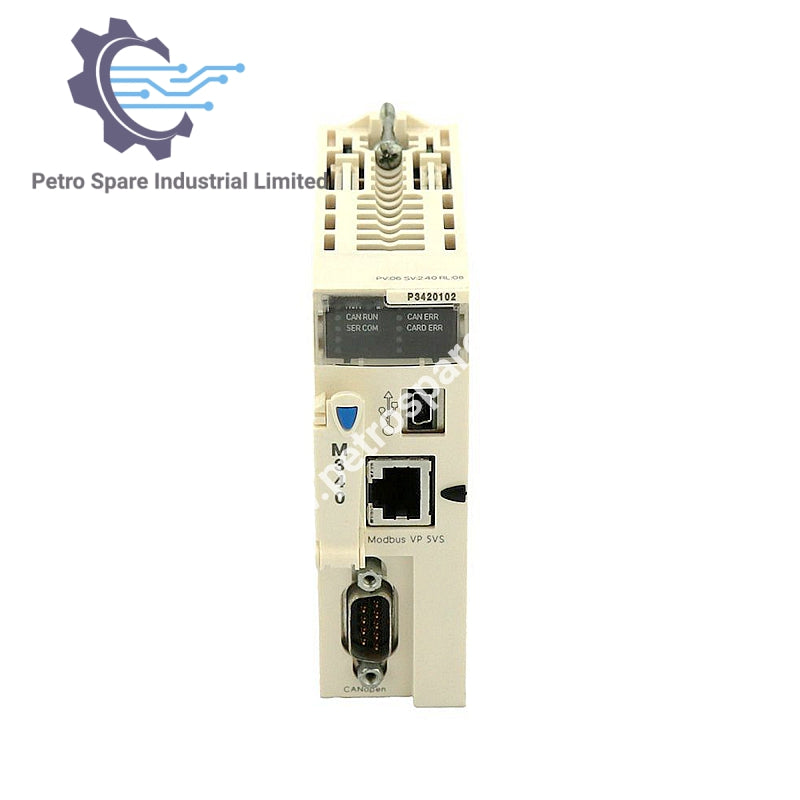

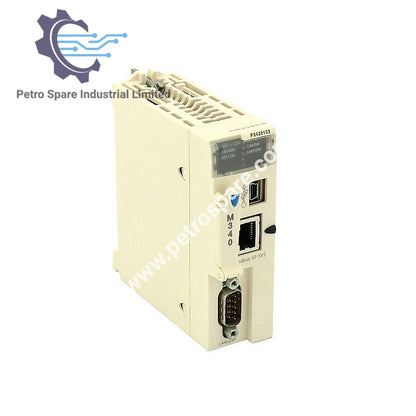

BMXP3420102 — это модуль процессора Schneider Modicon M340, поддерживающий до 1024 дискретных входов/выходов и 256 аналоговых входов/выходов, с коммуникацией Modbus и CANopen, предназначенный для масштабируемых задач автоматизации.

Идентификация

• Номер детали: BMXP3420102

• Серия: Modicon M340

• Тип: Модуль процессора

Вместимость

• Дискретные входы/выходы: 1024

• Аналоговый ввод/вывод: 256

• Каналы, специфичные для приложений: 36

• Поддерживаемые стойки: 4

Связь и мониторинг

• Протоколы: Modbus, CANopen

• Мониторинг: диагностические счетчики (Modbus), счетчики событий (Modbus)

Структура приложения

• Задачи: 1 циклическая/периодическая главная, 1 периодическая быстрая, 64 событийные задачи

• Время выполнения на инструкцию:

  • Булево: 0.12 мкс

  • Слова двойной длины: 0.17 мкс

  • Слова одинарной длины: 0.25 мкс

  • Вещественные числа: 1.16 мкс

• Скорость выполнения инструкций:

  • 6.4 Kinst/мс (65 % булево + 35 % арифметика)

  • 8.1 Kinst/мс (100 % булево)

• Системные накладные расходы: 0.13 мс быстрая задача, 0.7 мс главная задача

Электрические характеристики

• Потребление тока: 90 мА при 24 В постоянного тока

• Питание: внутреннее через стойку

Сертификаты

• Маркировка: CE, UL, CSA, RCM, EAC, UKCA, China RoHS, WEEE, IEC

Индикаторы

• CAN RUN: зеленый светодиод (шина работает)

• RUN: зеленый светодиод (процессор работает)

• Ошибка ввода/вывода: красный светодиод

• CAN ERR: красный светодиод (ошибка шины)

• CARD ERR: красный светодиод (ошибка карты памяти)

• ERR: красный светодиод (ошибка процессора/системы)

• SER COM: желтый светодиод (активность Modbus)

Механические характеристики

• Чистый вес: 0.21 кг (0.46 фунта США)

---
