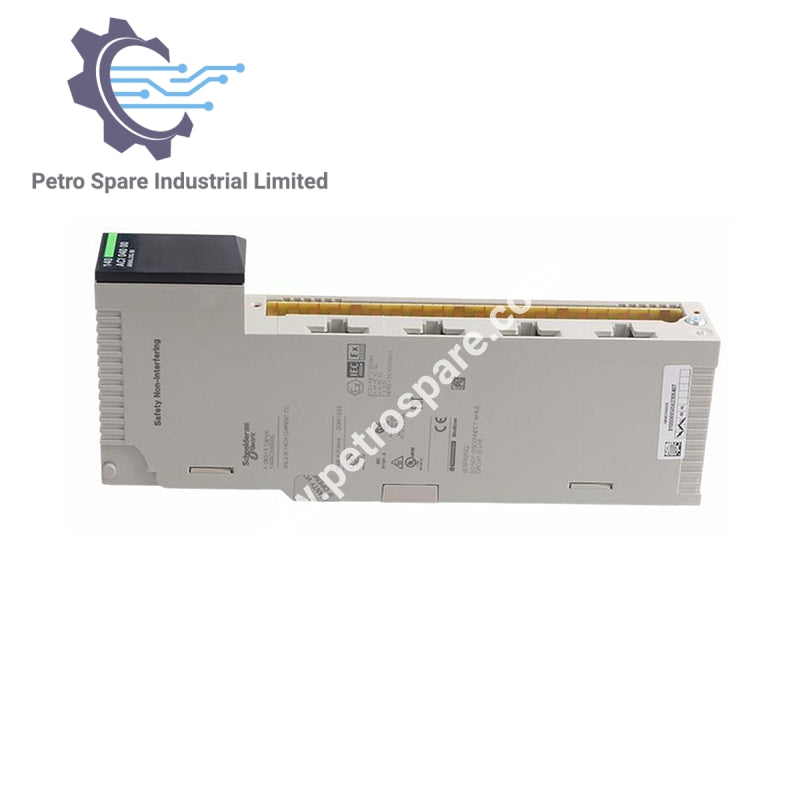

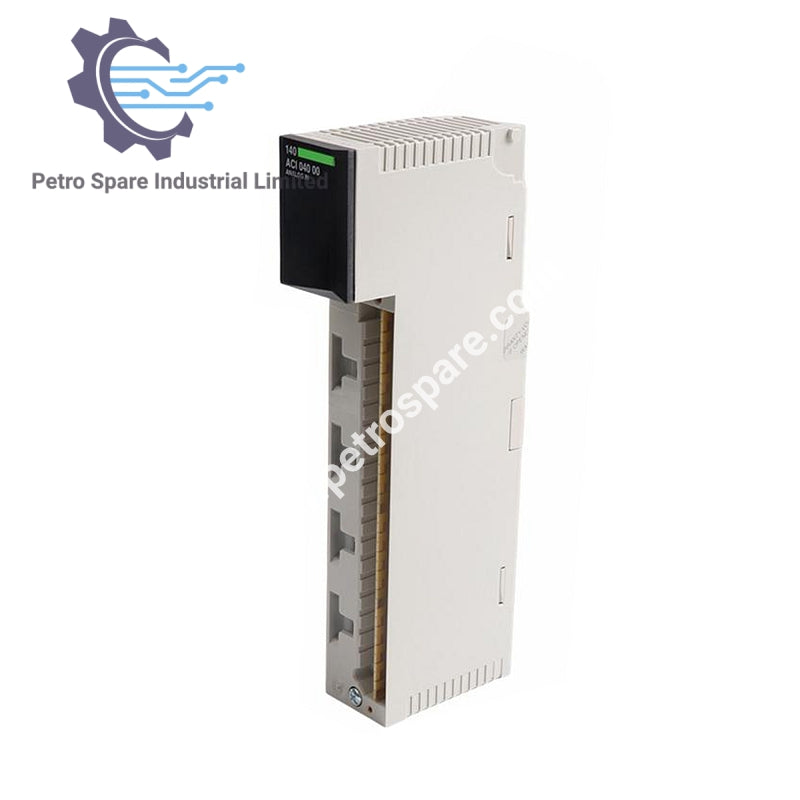

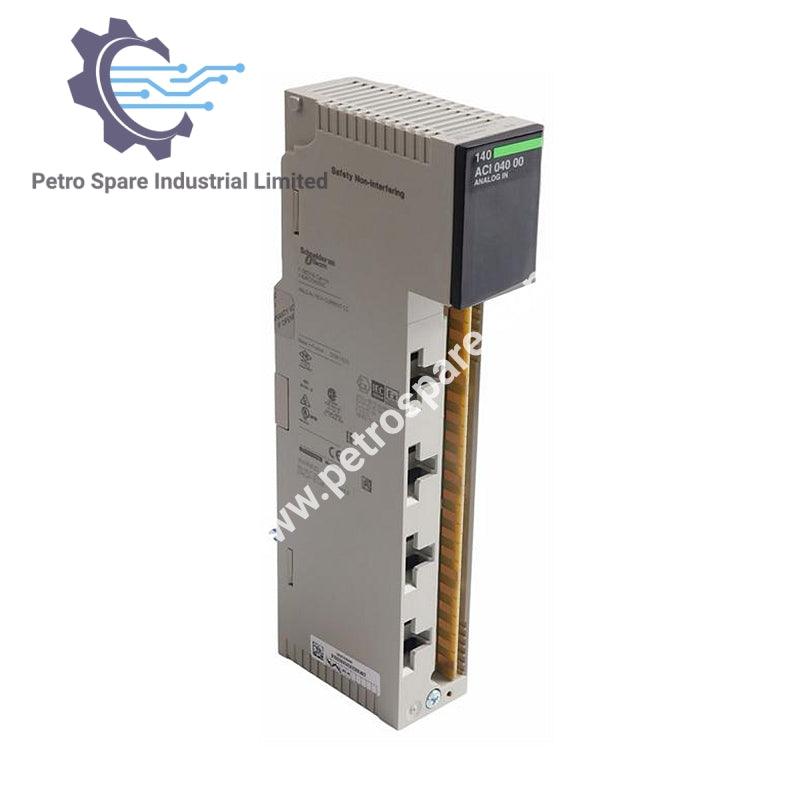

140ACI04000

Детали модуля

• Модель: 140ACI04000
• Тип: Аналоговый входной модуль
• Производитель: Schneider
• Платформа: Modicon Quantum Automation

Электрические характеристики

• Аналоговые входы: 16
• Тип входа: Дифференциальный
• Требование к адресации: 17 входных слов
• Разрешение:
  • 0...16000 отсчетов (4...20 мА)
  • 0...20000 отсчетов (0...20 мА)
  • 0...25000 отсчетов (0...25 мА)
  • 0...4095 отсчетов (4...20 мА)
• Входное сопротивление: 250 Ω
• Абсолютный максимальный вход: 30 мА

Точность и прецизионность

• Точность:
  • ±0,125% от полного масштаба (погрешность)
  • ±12 мкА макс. (линейность, 4...20 мА)
  • ±6 мкА макс. (линейность, 0...20 мА)
  • ±6 мкА макс. (линейность, 0...25 мА)
• Дрейф точности температуры:
  • ±0.0025% от полного масштаба/°C
  • ≤ 0,0050% от полного масштаба/°C
• Подавление синфазного сигнала: > -90 дБ при 60 Гц

Обработка сигнала

• Время обновления: 15 мс (2-проводная/4-проводная)
• Тип неисправности: обрыв провода (4...20 мА)
• Изоляция (каналы и шина): 1780 В перем. тока в течение 60 с

Рабочие характеристики

• Индикаторы:
  • Зеленый светодиод (активна связь по шине)
  • Красный светодиод (внешняя неисправность)
  • Зеленые светодиоды (канал включен)
  • Красные светодиоды (неисправность канала)
• Требование к току шины: 360 мА
• Рассеиваемая мощность: 5 Вт
• Формат модуля: Standard
• Вес: 0.3 кг

---
