IS215VAMBH1A

Обзор

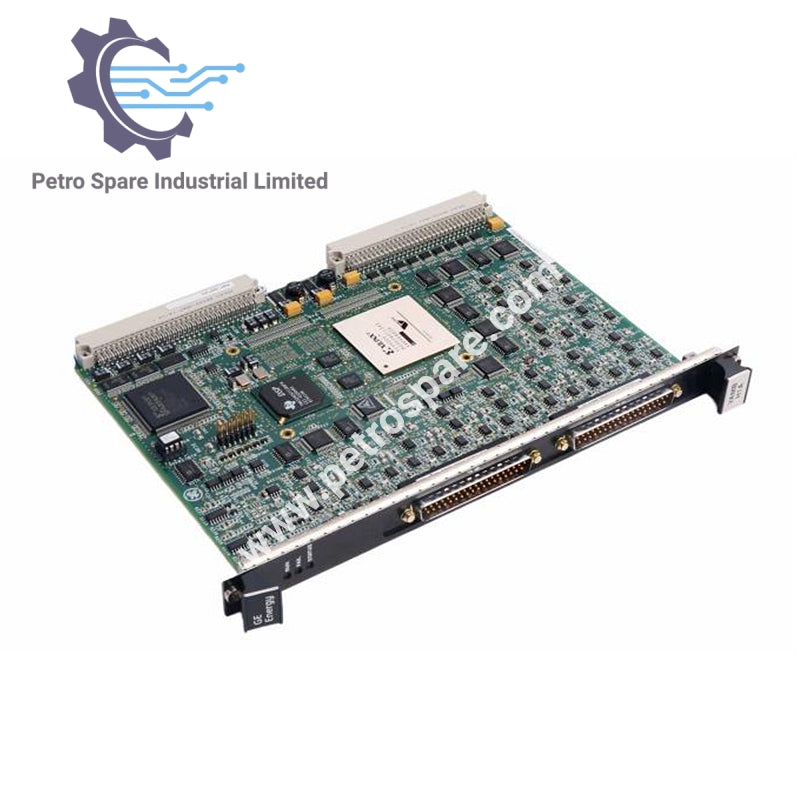

The IS215VAMBH1A является платой акустического мониторинга GE Mark VI, поддерживающей 18-канальную обработку сигналов и акустический мониторинг для газовых турбин Frame 6, 7 или 9.

Общая информация

• Серия: Mark VI

• Тип продукта: Плата акустического мониторинга

• Применение: Акустический мониторинг турбин (Frame 6, 7, 9)

• Метод мониторинга: Работает с одной или двумя терминальными платами TAMB

Особенности сигнала и смещения

• Поддерживаемые каналы: 18 (обработка сигналов и акустический мониторинг)

• Тип постоянного смещения: Высокое сопротивление

• Опции смещения: RETx, SIGx, линия возврата, смещение 28 В или земля

• Выходной сигнал: Буферизованный BNC (входной сигнал минус постоянное смещение)

• Обнаружение разрыва соединения: Поддерживает обнаружение отказа между TAMB и зарядным усилителем

Физические характеристики

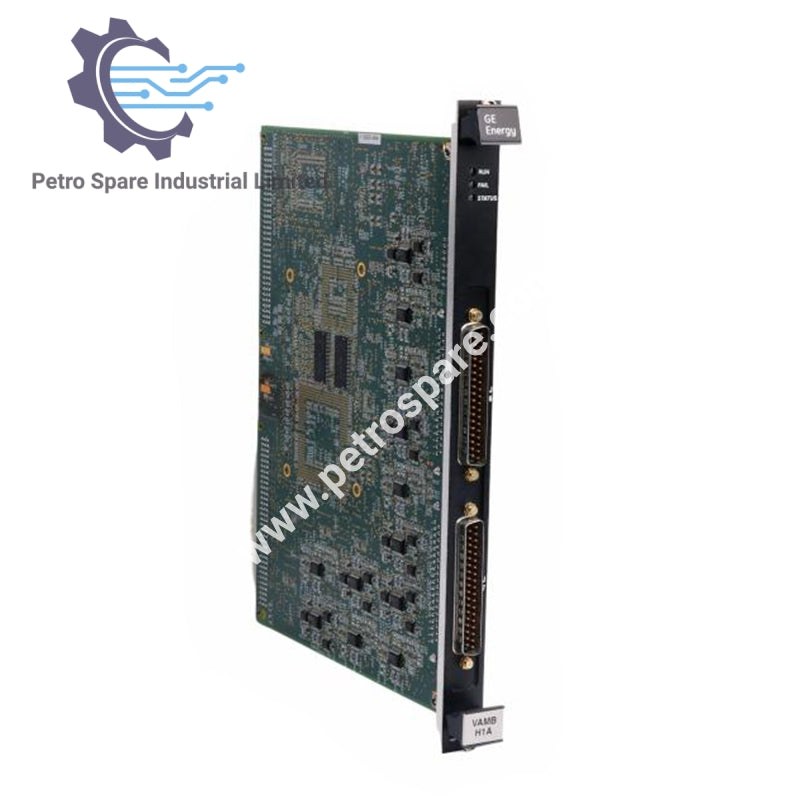

• Передняя панель: Два разъема типа D, три светодиодных индикатора

• Задние разъемы: Два расположенных рядом разъема задней панели

• Другие разъемы: Вертикальные штырьковые разъемы

• Перемычки: Девять 3-контактных (центральный контакт соединен с PCOM, боковой с RETx)

Компоненты и схемотехника

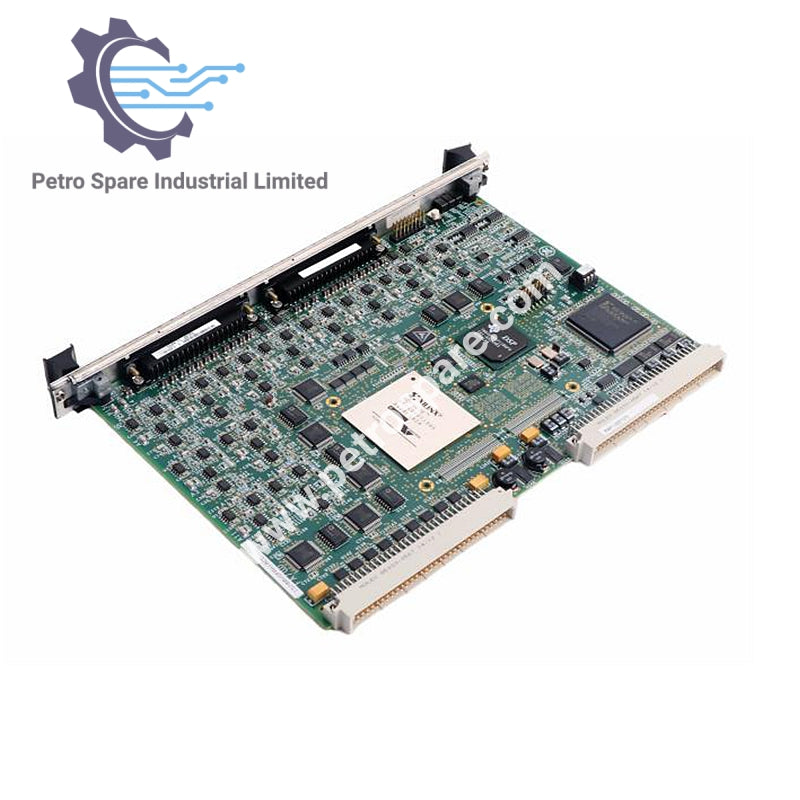

• Интегральные схемы: Включает FPGA Xilinx

• Пассивные компоненты: Резисторы, конденсаторы, диоды

• Индуктивности: Две катушки между разъемами задней панели

---
