INBIM02

Обзор

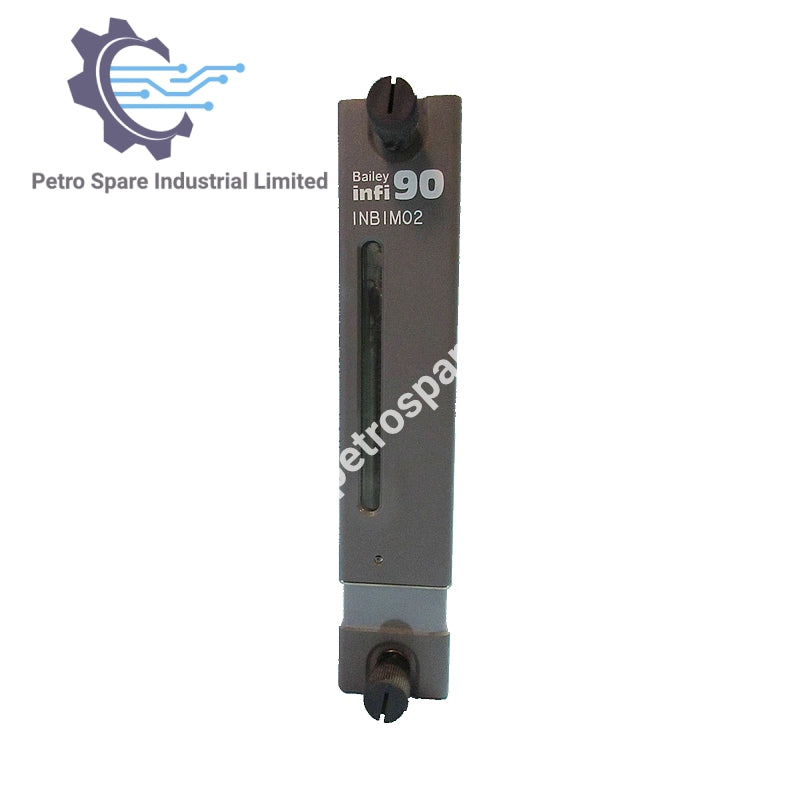

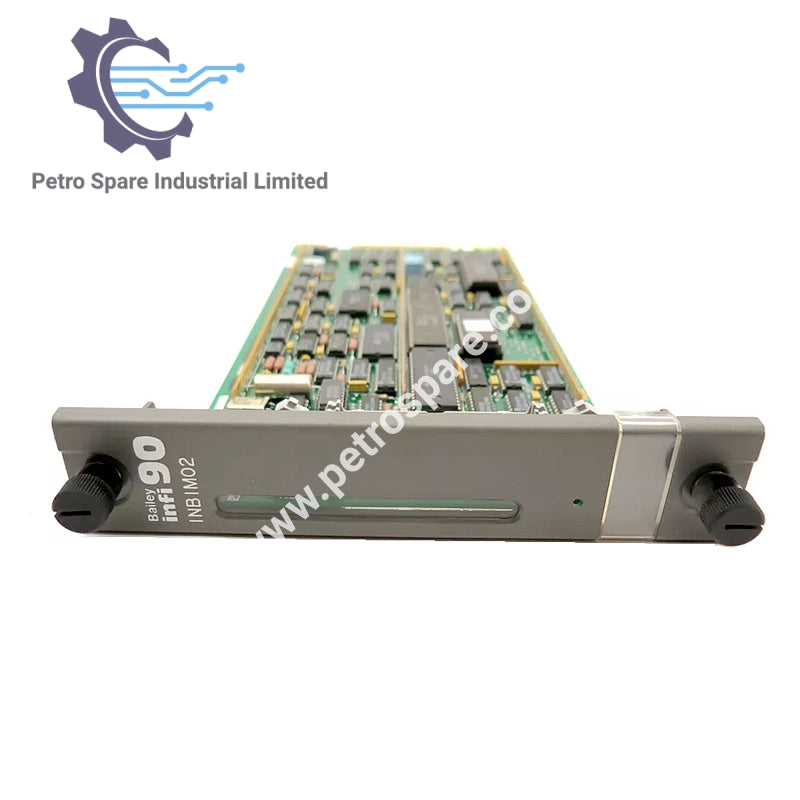

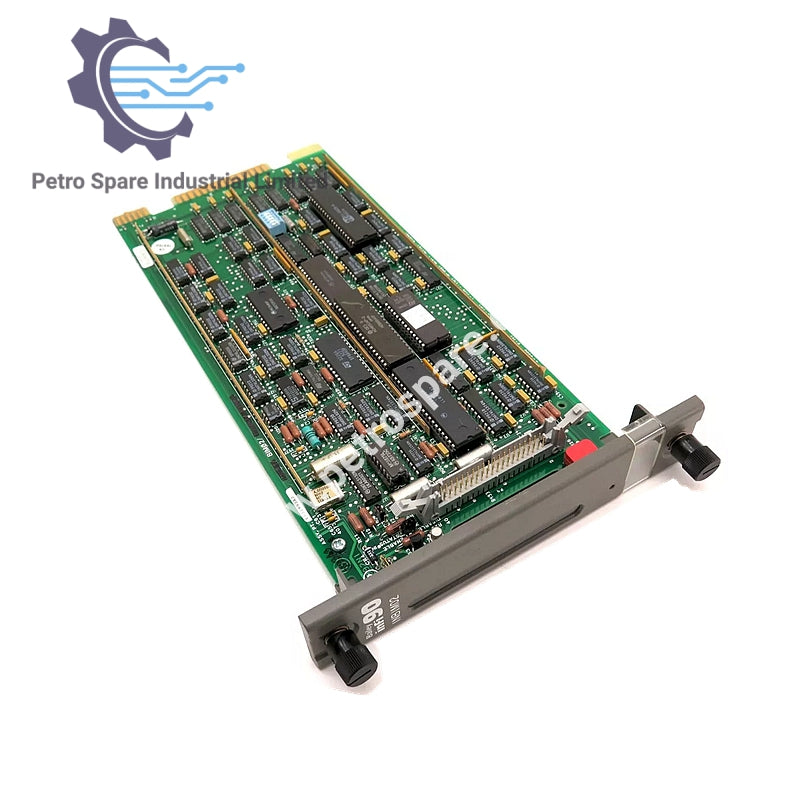

Модуль интерфейса шины  INBIM02 от ABB обеспечивает эффективную связь между различными блоками управления и гарантирует надежную работу нескольких узлов в промышленной системе.

Требования к питанию

• +5 В постоянного тока: 1,0 А, номинальная мощность 5 Вт

• +15 В постоянного тока: 150 мА, номинальная мощность 2,25 Вт

• -15 В постоянного тока: 120 мА, номинальная мощность 1,80 Вт

Возможности системы

• Максимальное количество узлов: 63 узла (любая комбинация PCU, OIS или NIU)

• Скорость связи: 500 кбод

• Сообщений в секунду: максимум 800

• Время синхронизации: максимум 100 мс

Условия окружающей среды

• Температура окружающей среды: от 0°C до 70°C (от 32°F до 158°F)

• Относительная влажность: от 0 до 95% (до 55°C / 131°F, без конденсации); от 0 до 45% (до 70°C / 158°F, без конденсации)

• Атмосферное давление: от уровня моря до 3 км (1,86 мили)

---
