T7420A

Обзор

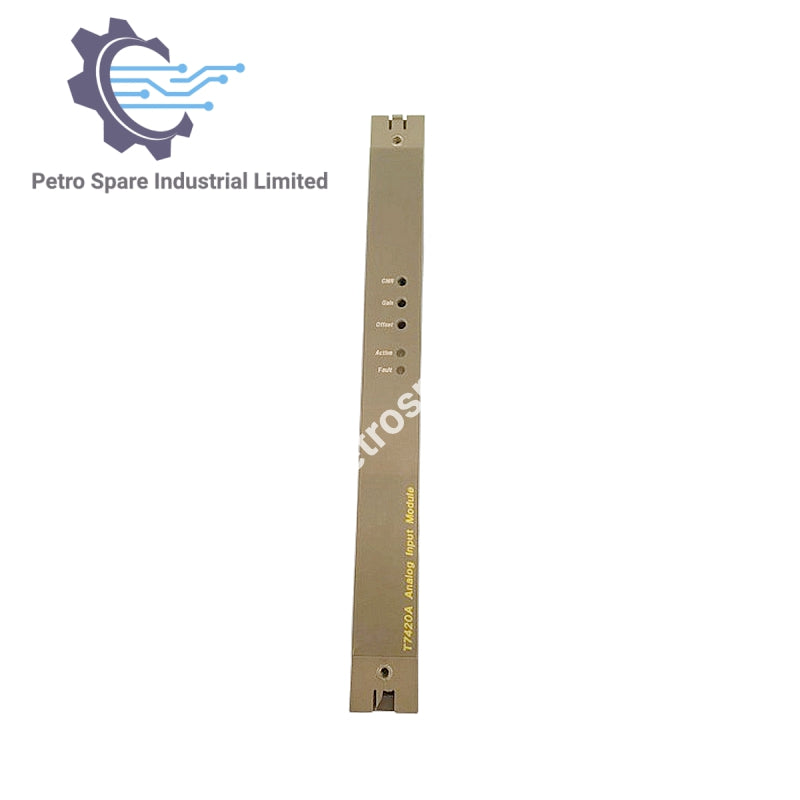

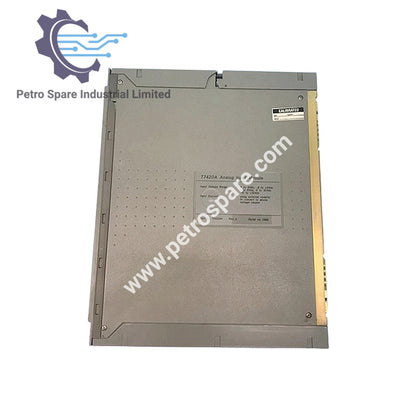

T7420A является аналоговым входным модулем Allen-Bradley ICS Triplex с подавлением 60 Гц и быстрым откликом.

Идентификация

• Номер детали: T7420A

• Тип: Модуль аналогового ввода

Конфигурация входов

• Number of Inputs: 8 дифференциальных или 16 однополярных (выбор с помощью перемычки)

• Inputs per Group: 8 однополярных или 4 дифференциальных

• Safetybus Power: 1.85 единиц нагрузки

Диапазоны измерений

• Напряжение:

  • 0 до +10 В

  • –10 до +10 В

  • +1 до +5 В

  • 0 до +5 В

  • –5 до +5 В

• Ток (с внешними резисторами 250 Ω):

  • 0 до +20 мА

  • –40 до +40 мА

  • +4 до +20 мА

  • –20 до +20 мА

Частотная характеристика (@ 60 Гц)

• Однополярный:

  • T7420A: 7,23 Гц / 229 Гц / 18,4 дБ

  • T7420AF: 10,6 кГц / 335 кГц / 0,0 дБ

• Дифференциальный:

  • T7420A: 3,62 Гц / 114 Гц / 24,4 дБ

  • T7420AF: 5,31 кГц / 168 кГц / 0,0 дБ

Производительность

• Частота обновления данных:

  • Однополярный (16-канальный режим): 3,60 мс непрерывно

  • Дифференциальный (8-канальный режим): 1,80 мс непрерывно

• Изоляция: минимум 2500 В (от полевых проводов к логике управления)

• Тепловыделение: 9 Вт (31 БТЕ/ч)

---
