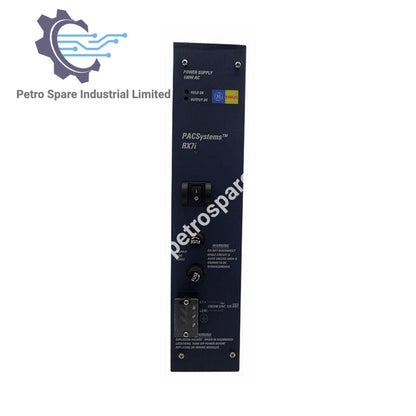

IC698PSA100

Описание

Модуль питания  IC698PSA100 предназначен для GE Fanuc PACSystem RX7i. Он обеспечивает надежное распределение питания с широким диапазоном входного напряжения и несколькими выходными напряжениями, что делает его подходящим для различных промышленных применений.

Общая информация

• Производитель: GE Fanuc

• Серия: PACSystem RX7i

• Номер детали: IC698PSA100

• Тип продукта: модуль источника питания

Электрические характеристики

• Диапазон входного напряжения: 85 до 264 В переменного тока; 100-150 В постоянного тока

• Номинальное входное напряжение: 120/240 В переменного тока, 125 В постоянного тока

• Номинальная мощность: 125 Ватт

• Входная мощность: 125 Ватт (типично); 150 Ватт (максимум)

• Коэффициент мощности: минимум 0.99

• Выходное напряжение:

• 5,1 В постоянного тока

• +12 В постоянного тока

• -12 В постоянного тока

• Выходной ток:

• 5,1 В постоянного тока: 0-20 Ампер

• +12 В постоянного тока: 0-2 Ампера

• -12 В постоянного тока: 0-1 Ампер

• Выходная мощность: 100 Ватт на трех выходах

Характеристики производительности

• Частота входного переменного тока: 47-63 Гц

• Время удержания: 5 мс

• Время прохождения: 15 мс

• Изоляция: 1500 Вольт

• Защита выхода: перенапряжение; перегрузка по току

Физические характеристики

• Крепление: самый левый слот

• Назначение слота: Слот 0

• Клеммы для проводки:

• Входные клеммы: AWG #16 (1,3 мм²)

• Заземляющие клеммы: #12 AWG (3,3 мм²)

Условия окружающей среды

• Рабочая температура: от 0 до 60°C (32 до 140°F)

---
