IC697BEM713J

Обзор

IC697BEM713J является модулем передатчика шины (BTM) из серии GE Fanuc 90-70, предназначенным для расширения основной стойки ЦПУ дополнительными модулями ПЛК.

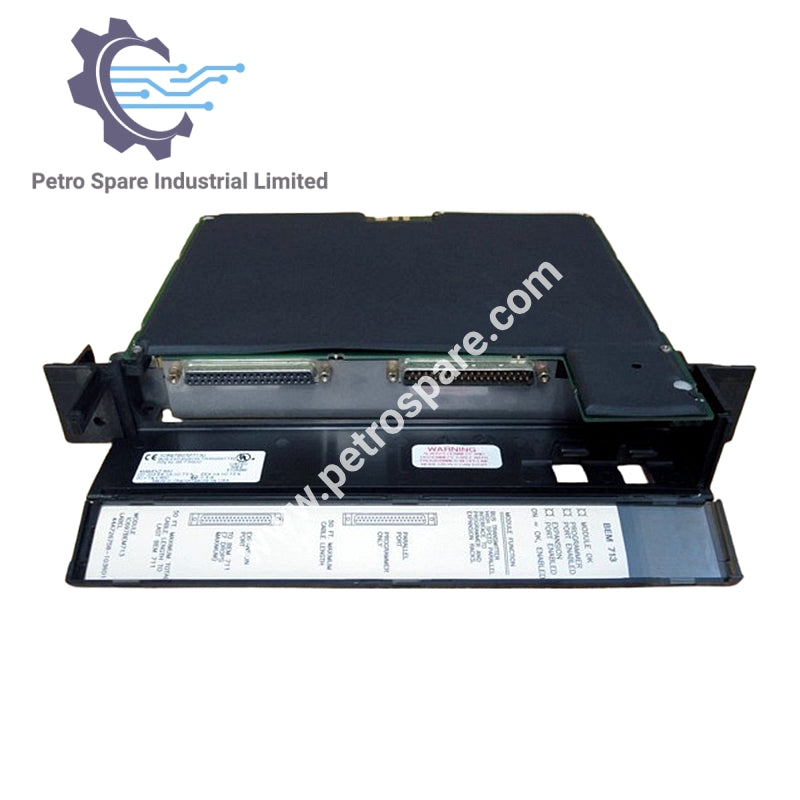

Подключения модуля

• Модуль с одним слотом

• Верхний разъем: устройство программирования

• Нижний разъем: каскадное расширение стоек через BRM

Индикаторы состояния

• Светодиод «Модуль OK»: ВКЛ, когда программное обеспечение ЦПУ завершает конфигурацию BTM

• Светодиод «Порт программиста включен»: ВКЛ/мигает, когда программист общается с ПЛК

• Светодиод «Порт расширения включен»: ВКЛ/мигает при обмене данными с модулями приемника шины

Технические характеристики

Характеристика	Значение
Тип модуля	Передатчик шины
Эффективная скорость передачи данных	500 Кбайт/сек
Допустимая длина кабеля	50 футов
Доступные дискретные точки	Н/Д
Серийные порты	2
Требуемый ток	1.4 А



---
