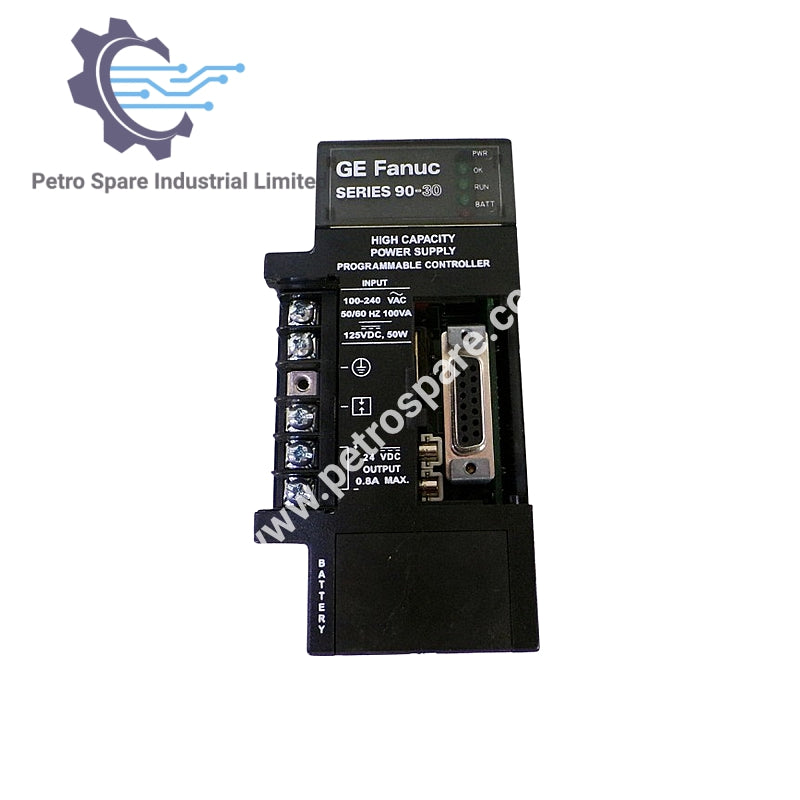

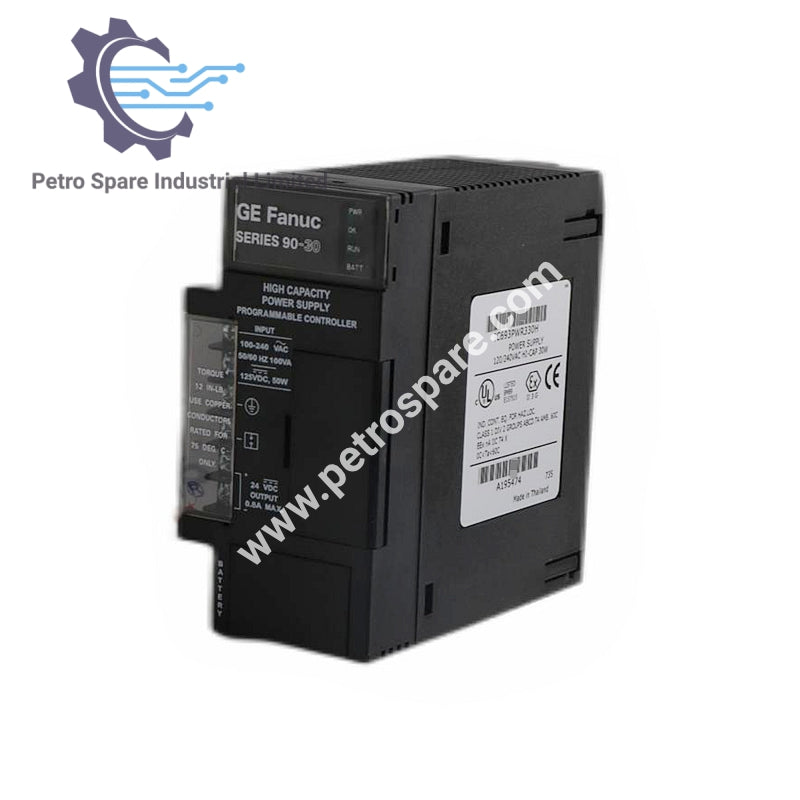

IC693PWR330H

Обзор продукта

Модуль питания IC693PWR330H высокой мощности 30 Вт для систем GE Fanuc Series 90-30, поддерживающий приложения, требующие увеличенного выходного тока +5 В.

Технические характеристики

• Номинальное напряжение: 120/240 В переменного тока или 125 В постоянного тока

• Диапазон входного напряжения: 85 до 264 В переменного тока или 100 до 300 В постоянного тока

• Входная мощность: 100 ВА (вход переменного тока) или 50 Вт (вход постоянного тока)

• Нагрузка: 30 Вт

• Расположение на базовой плате: самый левый слот

• Связь: последовательный порт RS-485

Характеристики выхода

• Выход +5 В постоянного тока: Полные 30 Вт доступны для логического питания

• Выход реле +24 В постоянного тока: Питает модули релейного выхода 90-30

• Изолированный выход +24 В постоянного тока: Для внутреннего использования или внешних модулей входа 24 В постоянного тока

Клеммные соединения

• Клеммы для проводки пользователя: всего 6

• Верхние 3 клеммы: источник переменного тока, нейтраль и заземление

• Используются как для входа переменного, так и постоянного тока

Защитные функции

• Защита от перенапряжения: Включена с помощью заводского перемычки между контактами 3 и 4 (может быть удалена, если не нужна)

• Защита от перегрузки по току:

• Выход +5 В ограничен электронно до 7 А (высокая мощность)

• Автоматическое отключение при чрезмерной нагрузке

• Внутренний предохранитель: Защищает от внутренних неисправностей и служит резервом при перегрузках по току

---
