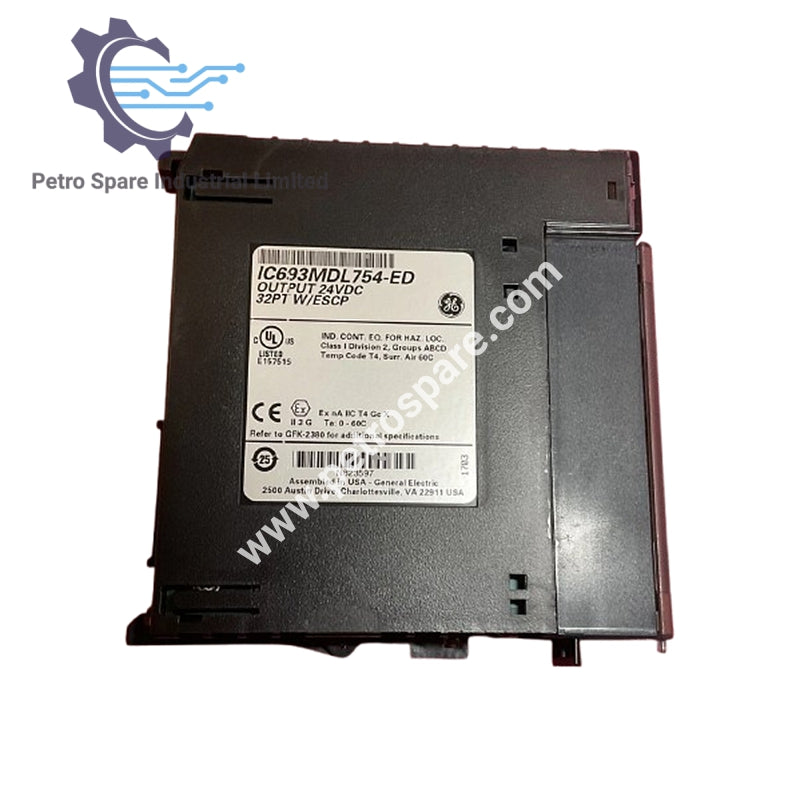

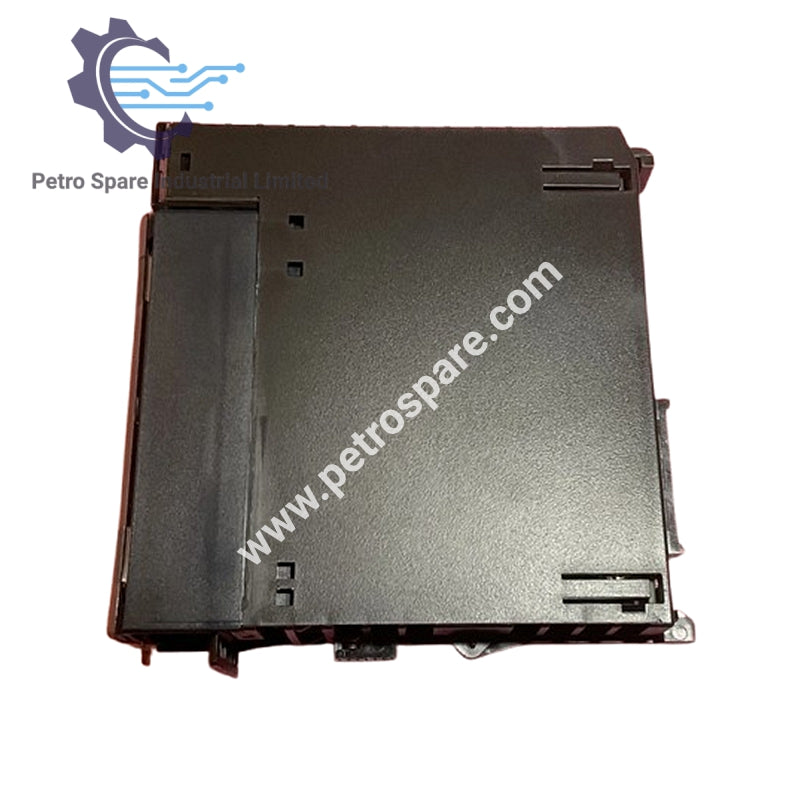

IC693MDL754

Обзор

IC693MDL754 — модуль положительной логики GE Fanuc с 32 точками, поддерживающий нагрузки 12/24 В DC с защитой автовосстановления.

Электрические характеристики

• Номинальное напряжение: 12/24 В постоянного тока

• Количество выходов: 32 (2 группы по 16)

• Выходной ток: 0,75 А на точку

• Диапазон выходного напряжения: 12–24 В DC (+20% / -15%)

• Питание постоянным током: Да

• Потребление питания шины: 300 мА при 5 В

Индикаторы

• Светодиоды: 32 жёлтых/зелёных светодиода

• Зелёный: выход включён

• Жёлтый: ошибка выхода

Особенности

• Автовосстановление: защита от короткого замыкания, перегрева и перегрузки по току

• DIP-переключатель: настраивает работу выхода по умолчанию

• Данные состояния: отправляет 16-битный статус в ЦП

• Термическое снижение: начинается при нагрузке выше 30 В DC или температуре окружающей среды >42°C

• Время отклика: 0,5 мс включение/выключение

---
