IC693MDL752F

Обзор

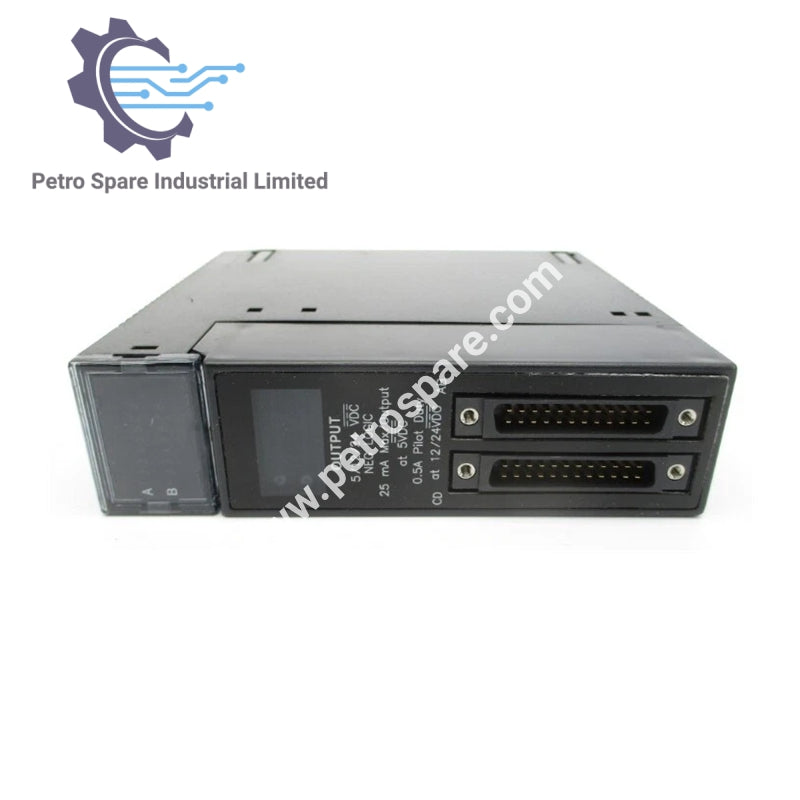

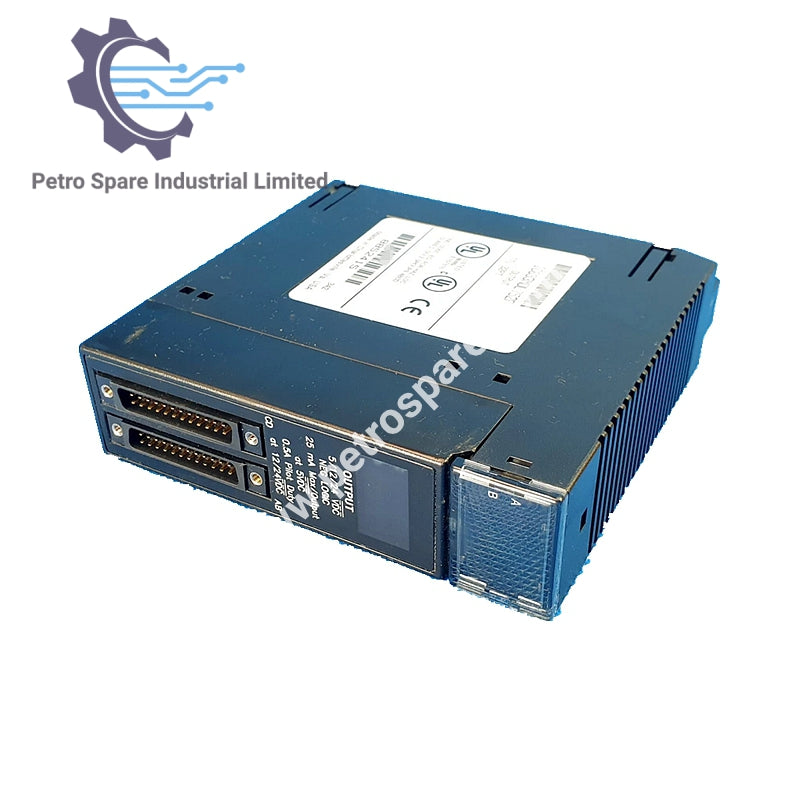

IC693MDL752F является 32-точечным модулем выхода с отрицательной логикой (поглощающим) для систем GE Fanuc серии 90-30.

Общая информация

• Модель: IC693MDL752F

• Система: ПЛК GE Fanuc серии 90-30

• Тип выхода: Отрицательная логика / поглощающий (активный низкий уровень)

• Установка: Любая 5- или 10-слотовая базовая плата I/O

Расположение выходов

• Группы: Четыре группы (A–D)

• Выходы на группу: 8 выходов каждый (пронумерованы 1–8)

• Общий контакт группы: Каждая группа имеет уникальный общий контакт с двухконтактными пользовательскими I/O разъемами

• Токовая нагрузка разъема: 3 А на контакт (используйте оба контакта для приложений с высоким током 3–4 А)

Электрические характеристики

• Номинальное напряжение: 5 В постоянного тока и 12–24 В постоянного тока

• Количество выходов: 32

• Частота: Н/Д

• Выходной ток: 25 мА на точку (режим TTL)

• Диапазон выходного напряжения: 4.75–5.25 В постоянного тока (режим TTL)

• Поддержка постоянного тока: Да

---
