IC693CPU364-CH

Обзор продукта

IC693CPU364-CH — это односекционный процессорный модуль серии GE Fanuc 90-30 с встроенным Ethernet и последовательной связью, поддерживающий расширенные функции, такие как операции с плавающей точкой и EGD.

Процессор и память

• ЦПУ: 80386EX с частотой 25 МГц

• ОЗУ: 240 КБ всего для пользовательской логики

• Прошивка: На базе флеш-памяти

• Память регистров: Конфигурируемая от 128 до 32 640 слов

Интерфейсы связи

• Ethernet: Интегрированный интерфейс 10BASE-T

• Последовательные порты: 1 порт RS-232

• Внешний трансивер: Порт AAUI

• Поддерживаемые протоколы: Ethernet Global Data (EGD), разрешение имен

Ввод/вывод и адресация

• Дискретные входы: 2 048

• Дискретные выходы: 2 048

• Внутренние катушки: 2 048

• Регистры: 32 640

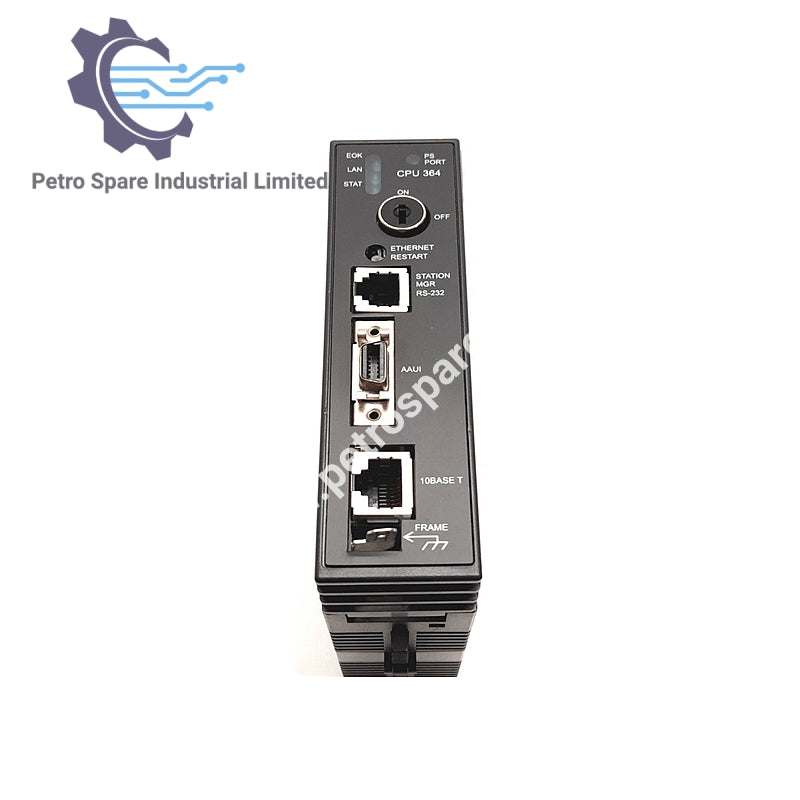

Индикаторы и органы управления

• Светодиоды состояния: EOK, LAN, STAT (Ethernet); PS (последовательный)

• Кнопка перезапуска Ethernet: Да

• Ключ переключателя ЦПУ: Запуск / Стоп / Защита памяти

• Заземляющая клемма: В комплекте

Электропитание и электрические характеристики

• Напряжение: 5 В постоянного тока

• Ток: 1 А

• Тип предохранителя: GE Fanuc 44A725214–001

Физические характеристики

• Ширина слота: Односекционный

• Вес: Приблизительно 0,6 кг

• Крепление: Стандартная стойка 90-30

---
