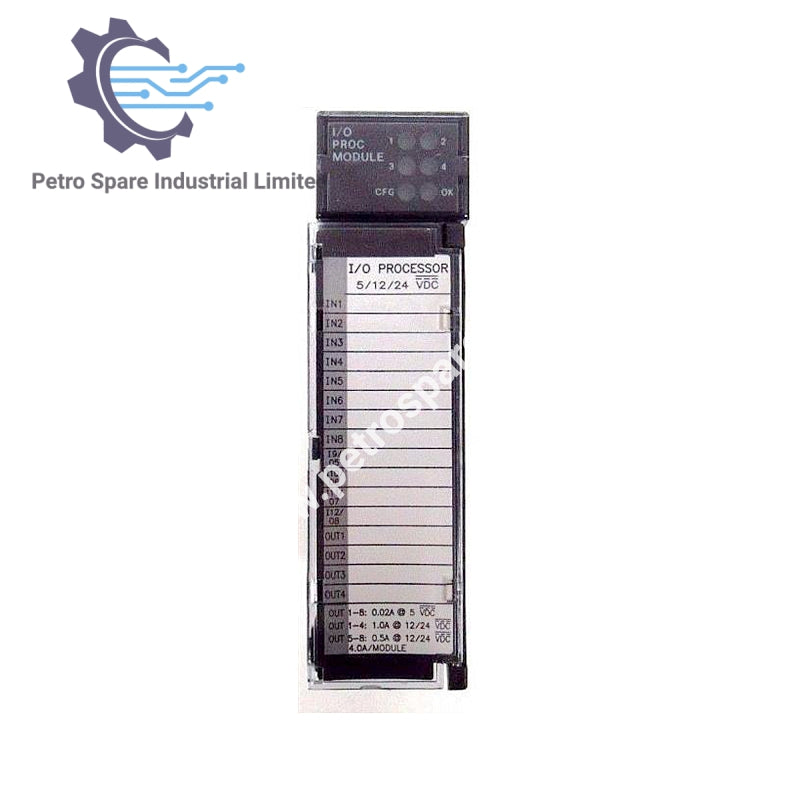

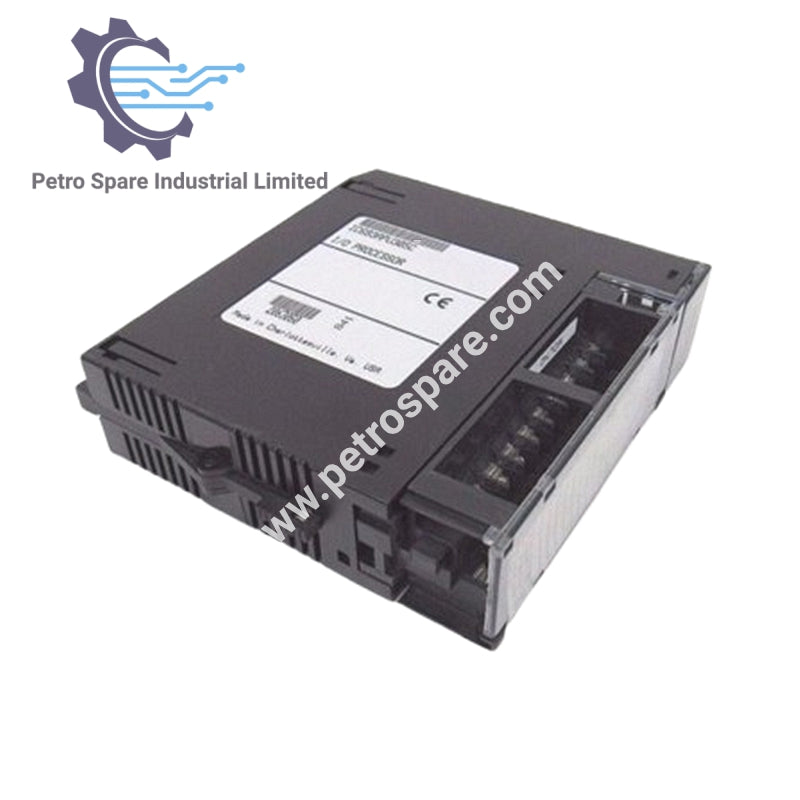

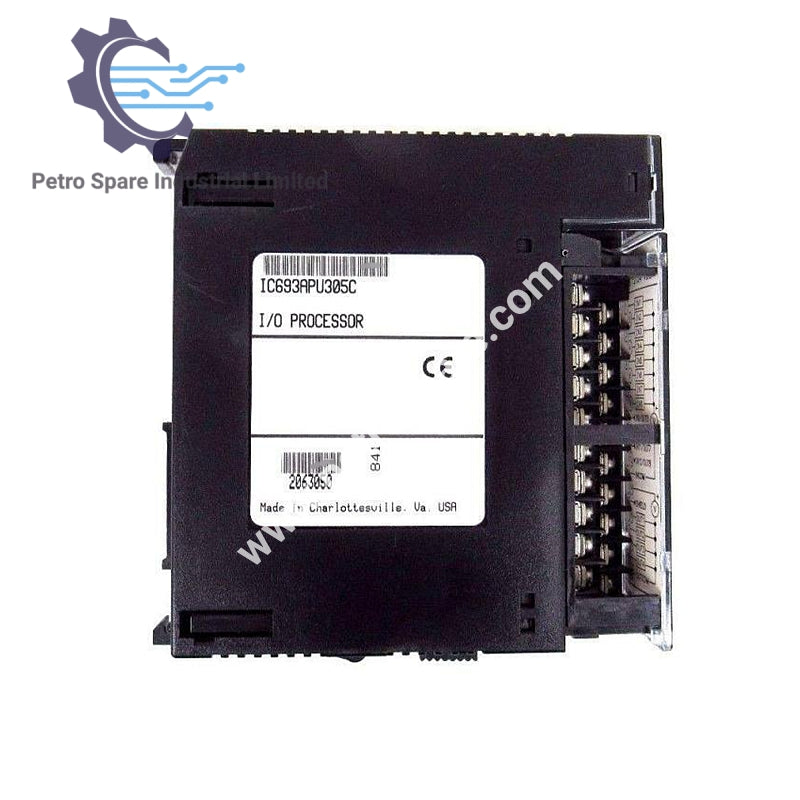

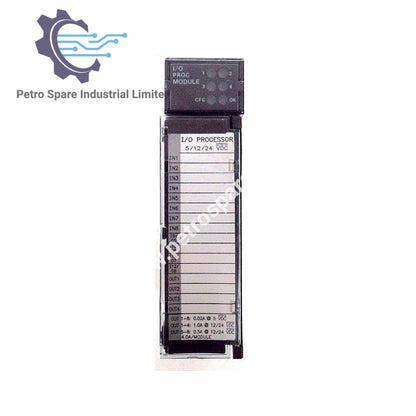

IC693APU305

Обзор

Модуль IC693APU305 является процессорным модулем ввода-вывода серии GE Fanuc 90–30 для быстрого обработки сигналов и управления.

Конфигурация ввода-вывода

• Дискретные входы: 32 (%I)

• Дискретные выходы: 32 (%Q)

• Аналоговые входы: 15 слов (%AI)

• Аналоговые выходы: 6 слов (%AQ)

• Входы с положительной логикой: 12 точек, 5 В постоянного тока или 10–30 В постоянного тока

• Выходы с положительной логикой: 8 точек, 4 × 1 А, 4 × 0.5 А, с предохранителями

Обработка и обновление

• Выделенный процессор: обновление ввода-вывода за 500 мкс

• Внутренняя диагностика: 32 компаратора диапазона, 4 регистра строб-данных

Индикаторы

• Светодиоды: 6 (статус модуля, статус выхода, статус конфигурации)

• Светодиод CONFIG OK: Загорится после успешной конфигурации

Питание и подключения

• Питание модуля: шина 5 В постоянного тока на задней панели основания

• Питание устройств ввода-вывода: питание от пользователя или изолированный выход +24 В постоянного тока

• Подключение: клеммная плата для полевых проводок

Работа

• Выходы управляют лампами, реле, соленоидами

• Контролируется таймером сторожевого режима; выходы отключаются при сбое модуля

• Конфигурация через Logic Master 90-30 или портативный программатор

---
