IC693ALG442

Обзор

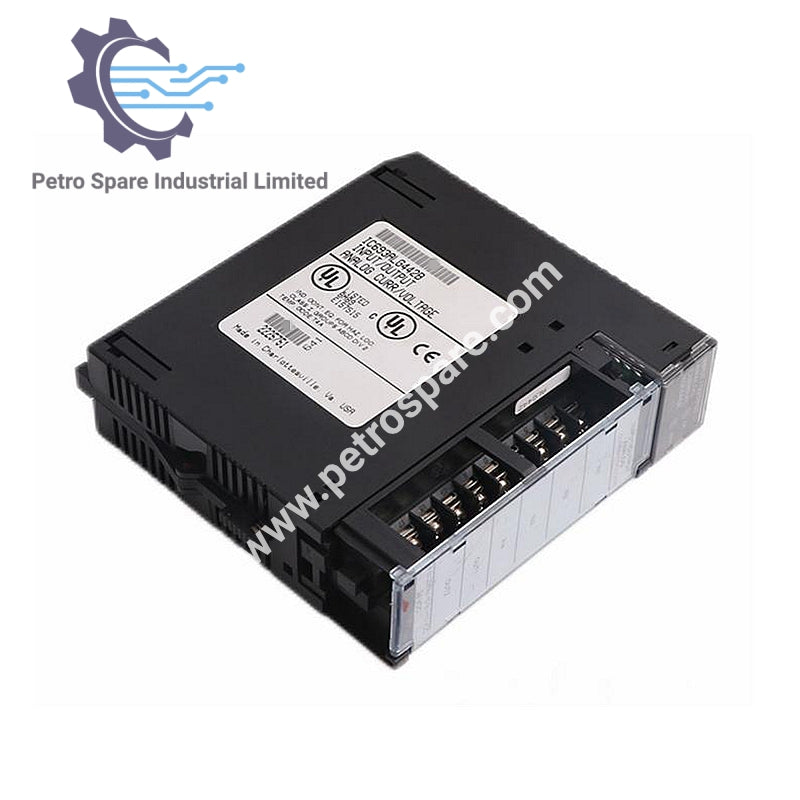

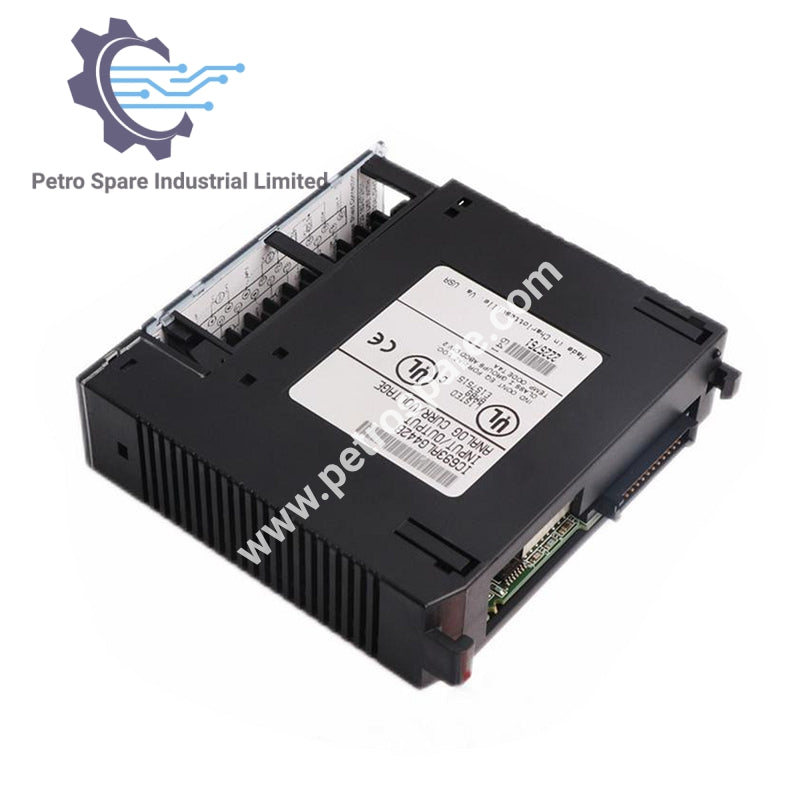

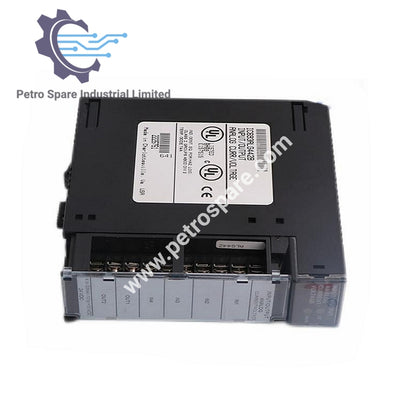

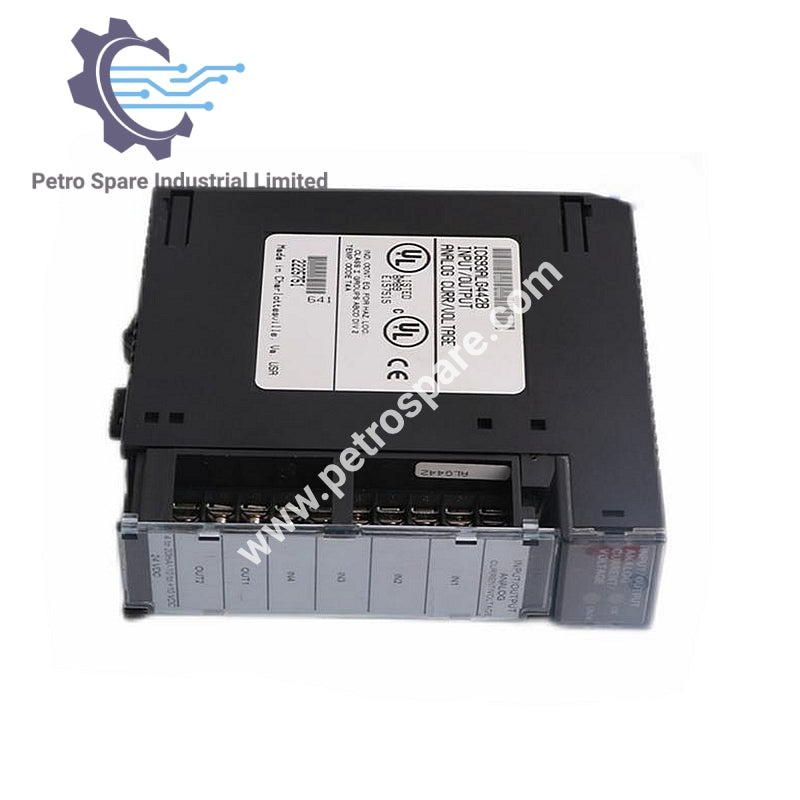

IC693ALG442 является аналоговым комбинированным модулем ввода/вывода от GE Fanuc с 4 входными каналами и 2 выходными каналами.

Аналоговый выход

• Каналы: 2, с одним концом

• Частота обновления: 4 мс (оба канала)

• Диапазоны выходного тока: 0–20 мА, 4–20 мА

• Разрешение тока: 0–20 мА: 0.625 мкА; 4–20 мА: 0.5 мкА

• Точность тока: ±0.1% от полной шкалы типично; ±0.5% от полной шкалы максимум в рабочем диапазоне

• Диапазоны выходного напряжения: –10 до +10 В, 0–10 В

• Разрешение напряжения: 0.3125 мВ

• Точность напряжения: ±0.25% от полной шкалы типично; ±1% от полной шкалы максимум в рабочем диапазоне

• Нагрузка: Ток 0–850 Ом мин, 1350 Ом макс; Напряжение ≥2 кОм, емкость ≤1 мкФ

Аналоговый вход

• Каналы: 4, дифференциальные

• Частота обновления: 8 мс (все каналы)

• Диапазоны входного тока: 0–20 мА, 4–20 мА, 4–20 мА улучшенный

• Разрешение: 5 мкА для всех режимов тока

• Точность: ±0.25% от полной шкалы типично; ±0.5% от полной шкалы максимум в рабочем диапазоне

• Линейность: <1 младший значащий бит

• Входное сопротивление: 250 Ом

• Напряжение общего режима: максимум 200 В

• Отмена: >70 дБ общего режима; >80 дБ межканальная

• Частотная характеристика входного фильтра: 29 Гц

Производительность

• Напряжение соответствия: VUSER–3В мин до VUSER макс

• Выходная емкость/индуктивность: Ток 2000 пФ / 1 Гн макс

• Нагрузка по напряжению: номинально 5 мА

---
