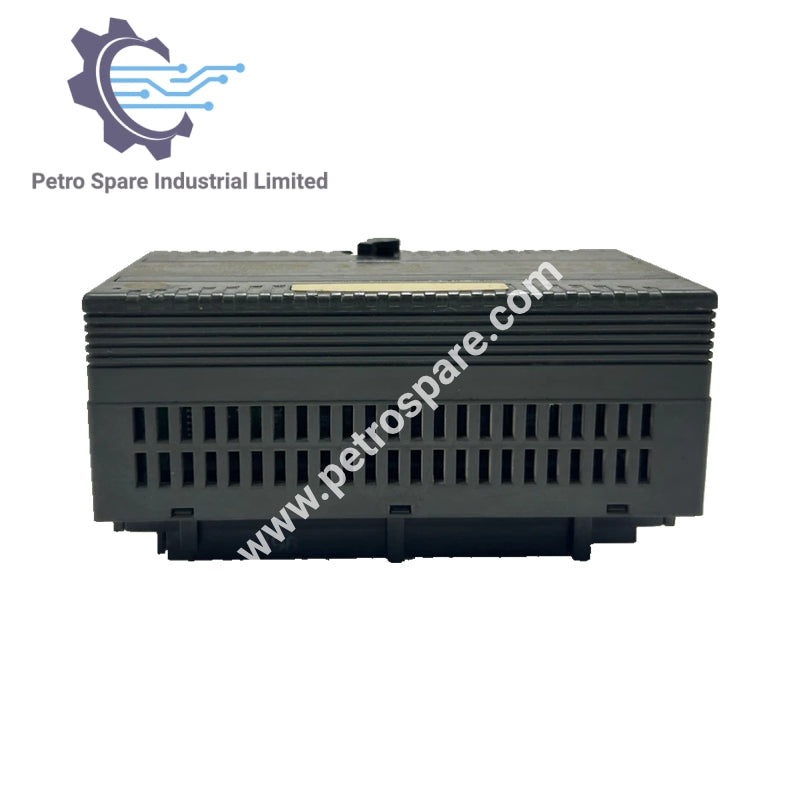

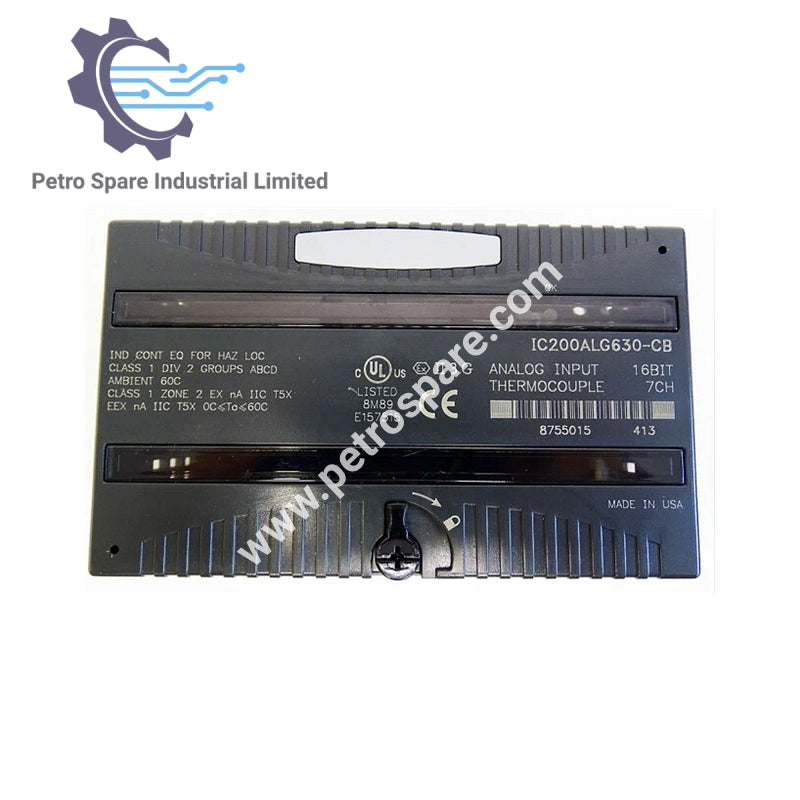

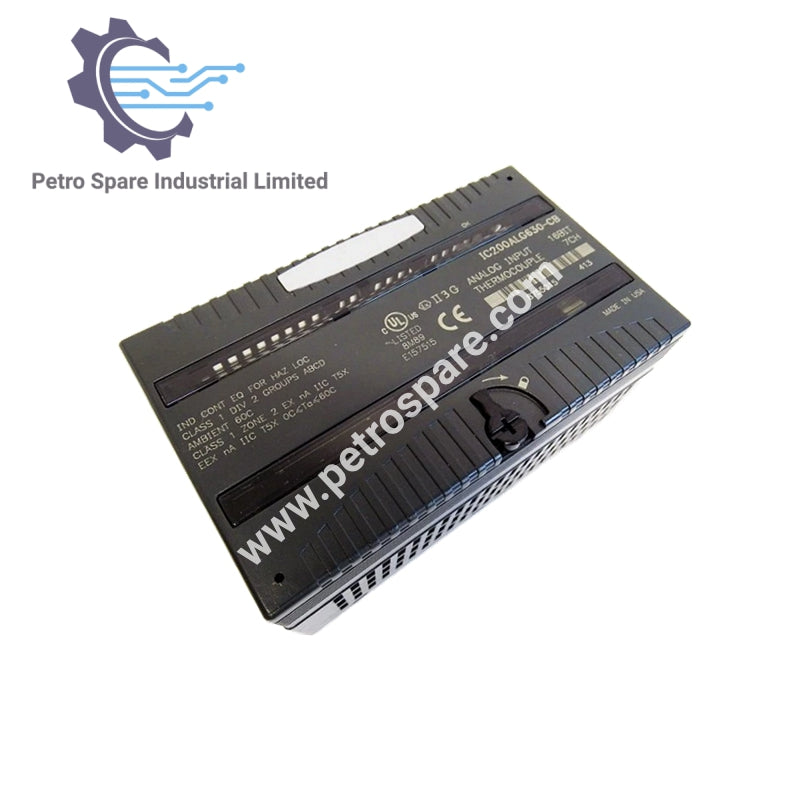

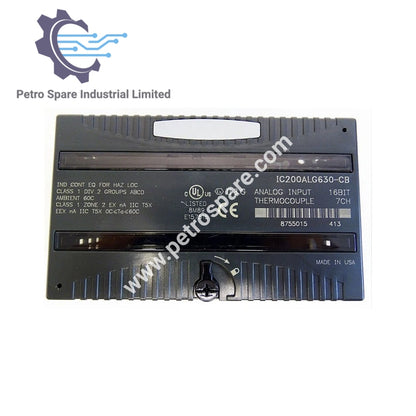

IC200ALG630

Обзор

IC200ALG630 является 7-канальным аналоговым входным модулем GE Fanuc для термопар и милливольтных сигналов.

Входы

• Каналы: 7

• Термопары: J, K, T, S, R

• Диапазоны милливольт: ±19.5mV, ±39mV, ±78.125mV, ±156.25mV, ±312.5mV, ±625mV

• Разрешение: 16 бит (цифровое 15 бит + знак)

Производительность

• Точность (25°C): ±0.2% напряжения, ±0.15% термопары

• Скорость обновления: ~60 мс/канал при 60 Гц; ~70 мс/канал при 50 Гц

• Температурная чувствительность: ±0.004% показания, ±1.5 µV/°C

• Частота: 50/60 Гц

Электрические характеристики

• Потребление энергии: 125 мА

• Ток шины: макс. 125 мА (выходы 5В и 3.3В)

• Изоляция:
  • Вход пользователя к логике и корпусу: 250 В перем. тока непрерывно, 1500 В перем. тока в течение 1 мин

Диагностика и индикаторы

• Обнаруживает разрыв термопары, превышение/понижение диапазона, аварии, ошибки термистора

• Светодиод состояния: OK

Окружающая среда

• Рабочая температура: от 0 до 60 °C окружающей среды

---
