IC200ALG431

Обзор

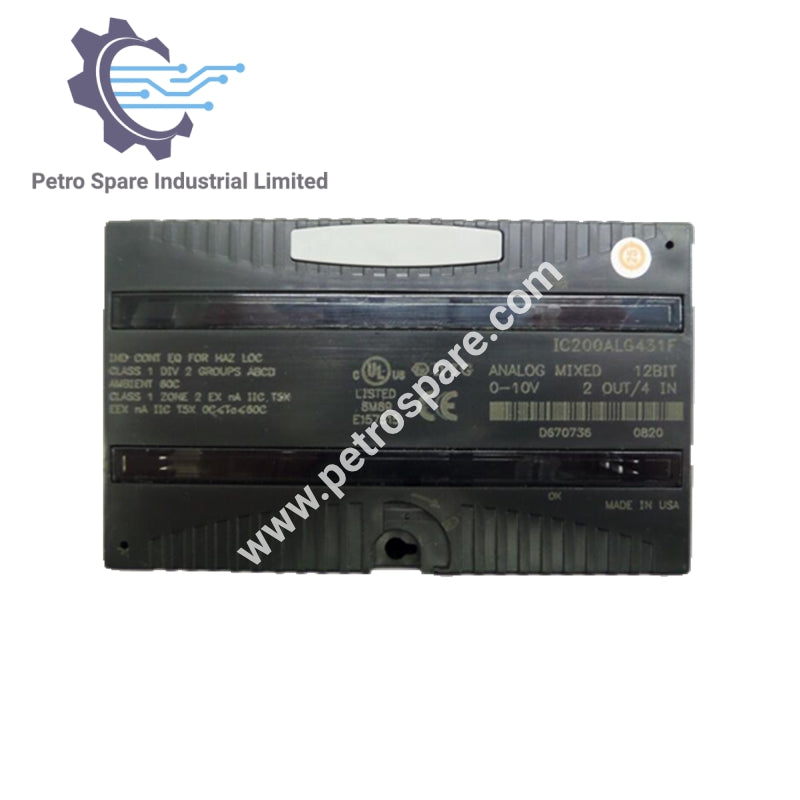

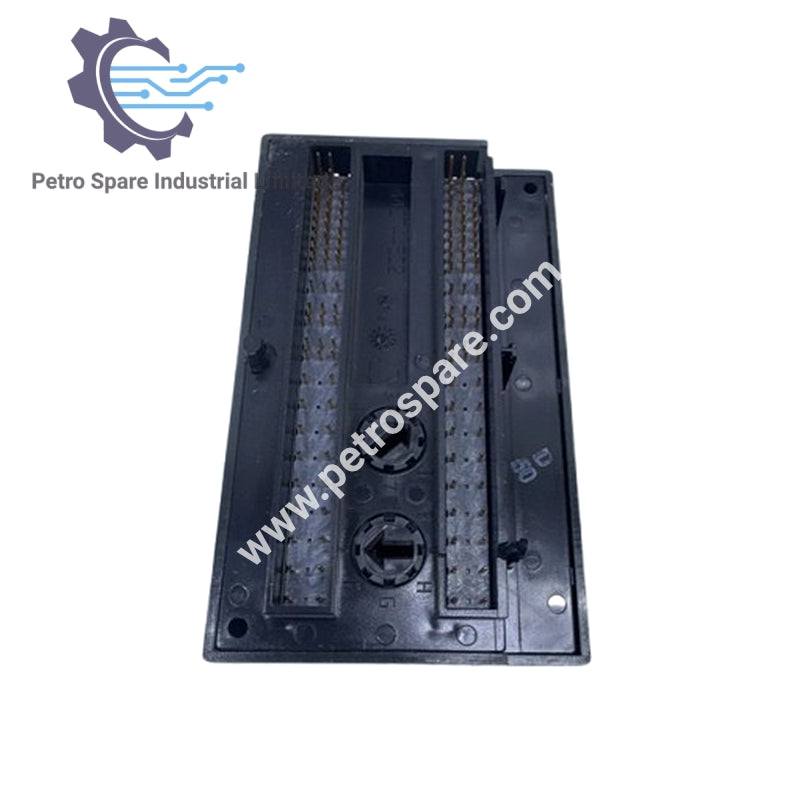

IC200ALG431 — это 12-битный аналоговый смешанный модуль из серии GE Fanuc VersaMax, предлагающий четыре аналоговых входа и два аналоговых выхода.

Конфигурация каналов

• Входы: 4 однополярных (1 группа)

• Выходы: 2 однополярных (1 группа)

• Диапазон входного напряжения: 0 до 10 В постоянного тока

• Диапазон выходного напряжения: 0 до 10,24 В постоянного тока

• Разрешение: 12 бит

Производительность

• Скорость обновления: 0,4 мс

• Время отклика входного фильтра: 5,0 мс

• Обработка данных:

  • 4 слова данных аналогового входа

  • 2 слова данных аналогового выхода

• Поведение выхода: Выбор с помощью перемычки для удержания последнего состояния или установки по умолчанию 0 В при потере питания/связи

Требования к питанию

• Потребление питания шины: 60 мА при +5 В

• Внешнее питание для выходов: требуется 24 В постоянного тока

• Внешнее питание для входов: подается через трансиверы пользователя

Индикаторы и диагностика

• Состояние светодиода: Зеленый при наличии питания шины

• Отчет о неисправностях: Обнаруживает и сообщает о потере питания на стороне пользователя для цепей на стороне поля

---
