TK-ODD321

Обзор

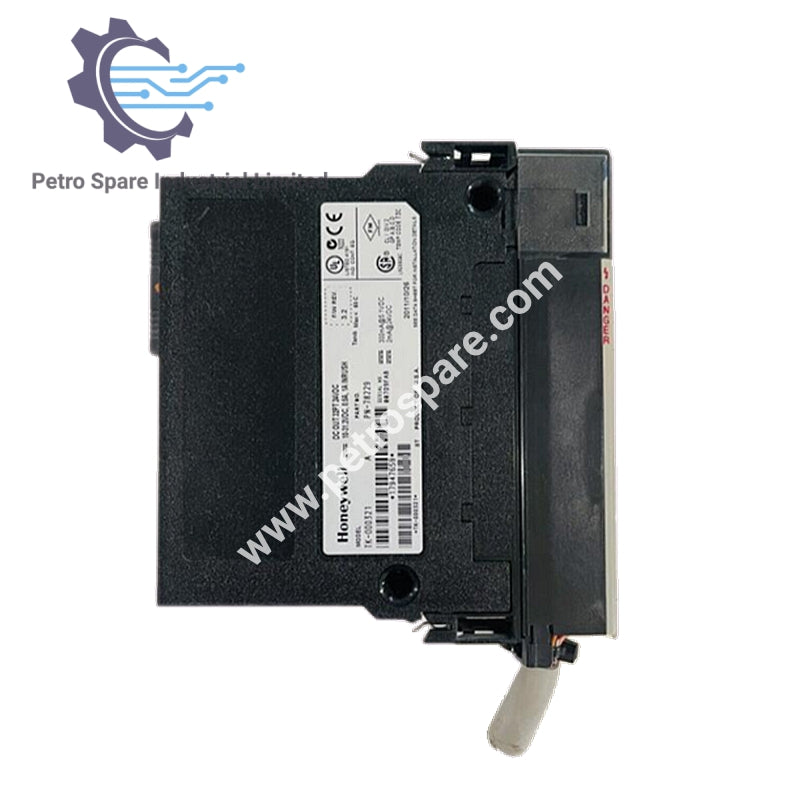

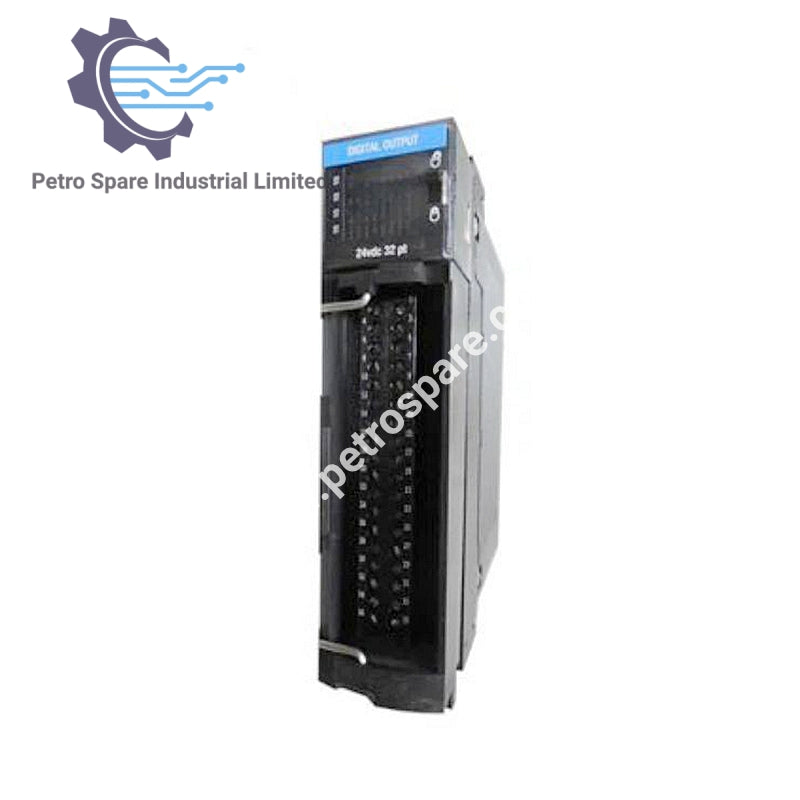

Модуль дискретного выхода Honeywell TK-ODD321 на 32 точки обеспечивает высокоплотный цифровой выход для промышленных систем управления. Поддерживает работу от 24 В постоянного тока, настраиваемые состояния неисправностей и надёжную изоляцию для стабильной работы в сложных условиях.

Общие характеристики

• Производитель: Honeywell

• Номер изделия: TK-ODD321

• Тип изделия: модуль дискретного выхода 24 В постоянного тока, 32 точки

• Количество выходов: 32 (16 точек/общий)

Электрические характеристики

• Диапазон выходного напряжения: 10–31,2 В постоянного тока при 50°C (линейное снижение), 10–28 В постоянного тока при 60°C

• Максимальный выходной ток на точку: 0,5 А при 50°C, 0,35 А при 60°C

• Максимальный выходной ток на модуль: 16 А при 50°C, 10 А при 60°C

• Импульсный ток: 1 А в течение 10 мс, повторяется каждые 2 с при 60°C

• Время вспышки: целевое 100 мкс, максимум 150 мкс

• Минимальная нагрузка по току в включённом состоянии: 3,0 мА на выход

• Максимальное падение напряжения в включённом состоянии: 1 В постоянного тока при номинальном токе на точку (3 В постоянного тока по IEC 1131-2)

• Максимальный ток утечки в выключенном состоянии: 0,5 мА на точку (1 мА по IEC 1131-2 для выхода 0,25 А)

• Время задержки выхода: выключение-включение ≤1,0 мс, включение-выключение ≤1,0 мс

• Тепловыделение: 6,1 Вт

Функциональные характеристики

• Настраиваемые состояния неисправности на точку: удержание последнего состояния, ВКЛ или ВЫКЛ (по умолчанию ВЫКЛ)

• Настраиваемые состояния в режиме программирования на точку: удержание последнего состояния, ВКЛ или ВЫКЛ (по умолчанию ВЫКЛ)

• Предохранение: отсутствует – рекомендуется плавкий предохранитель IFM

• Защита от обратной полярности: отсутствует (неправильное подключение может повредить выходы)

Характеристики изоляции

• Изоляция между группами: 2546 В постоянного тока в течение 1 с (максимальное непрерывное напряжение 250 В переменного тока между группами)

• Изоляция пользователя от системы: 2546 В постоянного тока в течение 1 с

Механические характеристики

• Клеммные колодки подключения: TC-TBCH, клеммная колодка на 36 позиций

---
