TK-OAV081

Обзор продукта

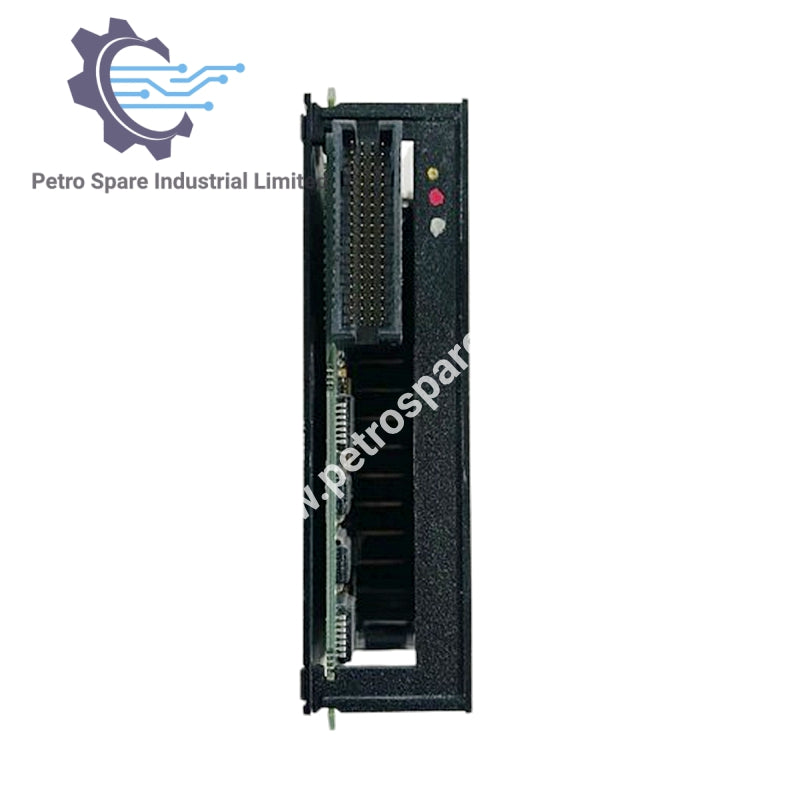

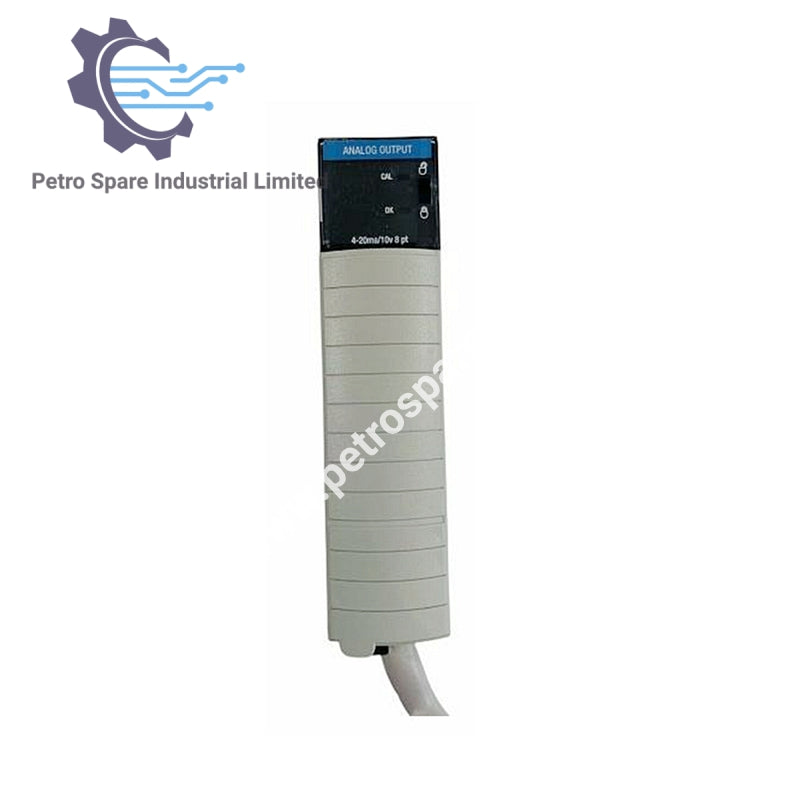

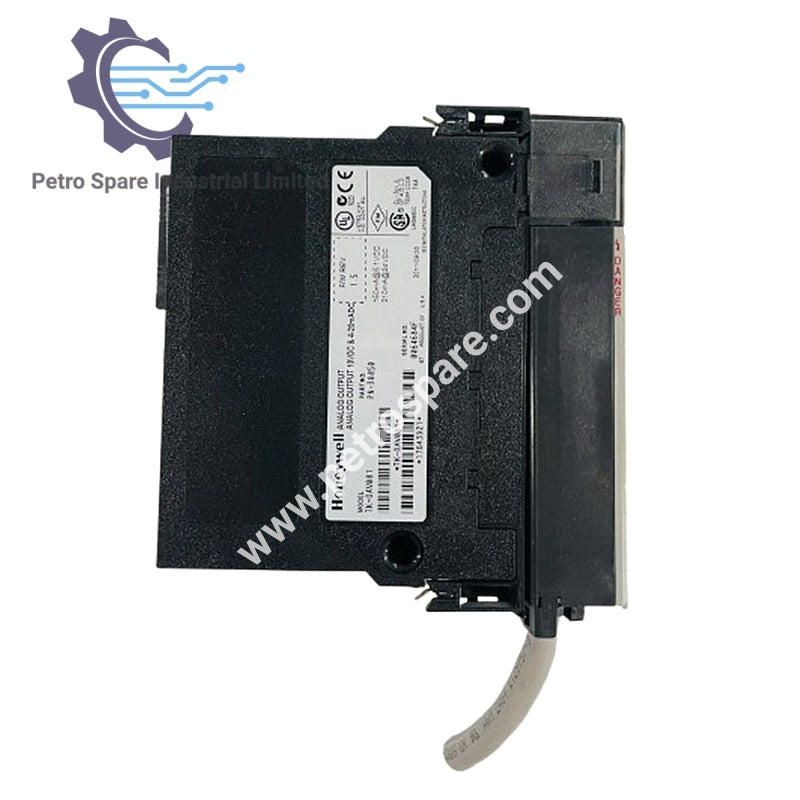

Аналоговый выходной модуль Honeywell TK-OAV081 обеспечивает 8-канальный аналоговый выход с диапазонами по току и напряжению. Он отличается высокой точностью, быстрой реакцией и надежной защитой для промышленных систем управления.

Общие характеристики

• Производитель: Honeywell

• Номер изделия: TK-OAV081

• Тип изделия: Аналоговый выход, 8-точечный модуль тока/напряжения

• Количество каналов: 8 каналов

Электрические характеристики

• Диапазон выходного напряжения: ±10,4 В

• Диапазон выходного тока: 0–21 мА

• Разрешающая способность по напряжению: 320 мкВ на шаг

• Разрешающая способность по току: 650 нА на шаг

• Защита от перенапряжения на выходе: 24 В перем./пост. тока непрерывно при комнатной температуре

• Защита от обрыва и короткого замыкания: Электронное ограничение тока до ≤21 мА

• Возможность нагрузки: >2000 Ом (напряжение), 0–750 Ом (ток)

• Калиброванная точность при 25°C: Лучше 0,05% от диапазона (4–21 мА ток, ±10,4 В напряжение)

• Помехоустойчивость к радиочастотам: Ошибка <2,0% от диапазона при 10 В/м, 27–1000 МГц

• Скорость обновления модуля (все каналы): 25 мс

• Время установления выхода: <2 мс до 95% конечного значения при резистивной нагрузке

• Дрейф смещения выхода с температурой: 50 мкВ/°C типично (напряжение), 100 нА/°C типично (ток)

• Дрейф усиления выхода с температурой: 25 ppm/°C макс. (напряжение), 50 ppm/°C макс. (ток)

• Погрешность модуля в полном температурном диапазоне: 0,15% от диапазона (напряжение), 0,3% от диапазона (ток)

Характеристики изоляции

• Напряжение изоляции пользователь-система: 2550 В постоянного тока в течение 1 с (100% проверка)

Энергетические характеристики

• Потребляемая мощность: ≤6,9 Вт

Механические характеристики

• Клеммные колодки подключения: TC-TBNH, 20-позиционная клеммная колодка

---
