CC-PDIS01

Обзор

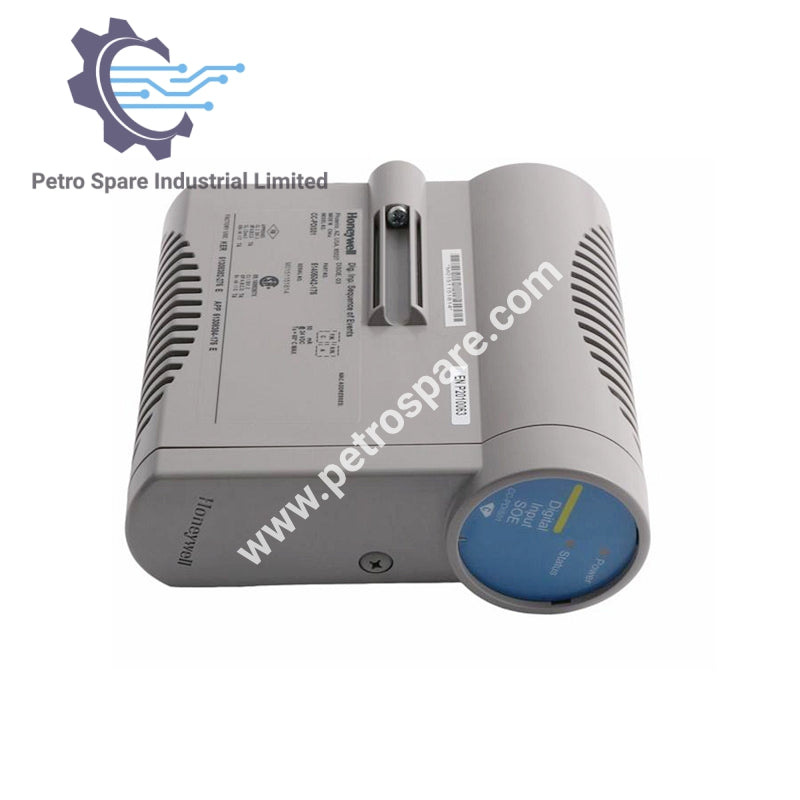

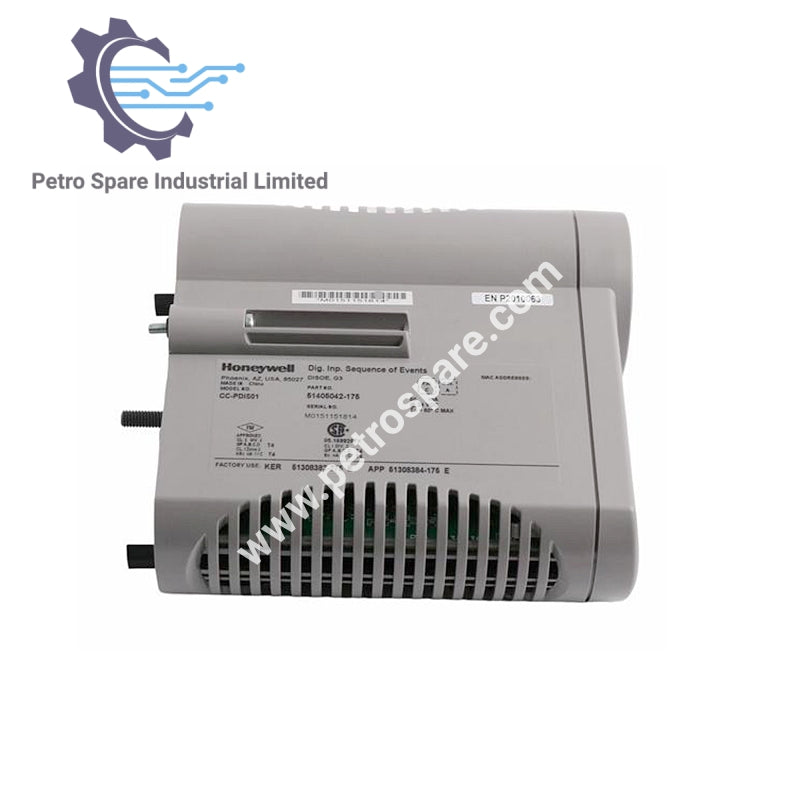

Модуль  CC-PDIS01  — это 32-канальный цифровой модуль последовательности событий (SOE) от Honeywell, предназначенный для точного мониторинга цифровых входов и быстрой последовательной обработки событий.

Входные каналы и сканирование

• Входные каналы: 32

• Сканирование входных каналов (PV): Нормальное = 20 мс; Быстрое = 5 мс

• Разрешающая способность цифрового входа для SOE: 1 мс

Электрическая изоляция

• Гальваническая изоляция: 1500 В переменного тока RMS или ±1500 В постоянного тока

• Техника изоляции: оптическая (в IOM)

Питание и контроль

• Диапазон напряжения питания DI: от 18 до 30 В постоянного тока

• Напряжение/ток контроля ВКЛ: минимум 13 В постоянного тока или 3 мА

• Напряжение/ток контроля ВЫКЛ: максимум 5 В постоянного тока или 1,2 мА

• Входное сопротивление: 4,2 кОм

Время и сопротивление

• Абсолютная задержка через входной фильтр и изоляцию: 5 мс ± 20%

• Сопротивление цепи для гарантированного состояния ВКЛ: максимум 300 Ом при 15 В постоянного тока

• Сопротивление цепи для гарантированного состояния ВЫКЛ: минимум 30 кОм при 30 В постоянного тока

---
