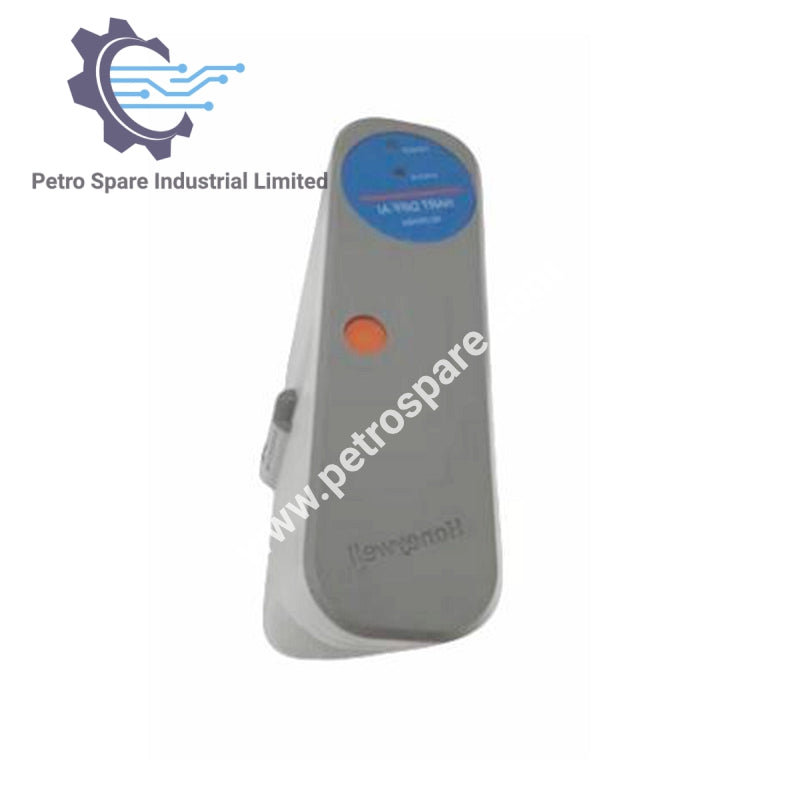

8C-PAIH54

Обзор

• Модель : 8C-PAIH54

• Производитель : Honeywell

• Тип продукта : Аналоговый вход с HART

• Назначение : Разработано для промышленной автоматизации, предлагая высокоточные аналоговые входы с коммуникацией HART.

Тип входа и каналы

• Тип ввода :

• Напряжение, ток (2-проводные или автономные передатчики)

• Однополярные или дифференциальные входы

• Входные каналы :

• 1 до 16 каналов (все 16 однополярные или дифференциальные)

Электрические характеристики

• Диапазон входных данных :

• 0 до 5 В, 1 до 5 В, 0,4 до 2 В, 4-20 мА (через 250 Ω)

• Номинальное напряжение : 24 VDC

• Ток модуля : 310 mA

Эффективность сигнала

• Коэффициент подавления синфазного сигнала (постоянный ток до 60 Гц, несбалансированность источника 500 Ом) : 70 дБ

• Напряжение общего режима (постоянный ток до 60 Гц) : от -6 до +5 В пиковое

• Коэффициент подавления нормального режима (на 60 Гц) : 19 дБ

• Отклик фильтра в нормальном режиме : однополюсный RC, -3 дБ при 6,5 Гц

• Перекрестные помехи (от постоянного тока до 60 Гц, между каналами) : -60 дБ

Точность и отклик

• Входное сопротивление (входы напряжения) : > 10 MΩ при питании

• Максимальный вход в нормальном режиме (любой вход относительно общего, без повреждений) : ± 30 Вольт

• Скорость сканирования входа : 50 ms

• Точность оборудования :

• ± 0,075% от полного диапазона (23,5°± 2°C)

• ± 0,15% от полного диапазона (0 до 60°C)

Дополнительные возможности

• Удаление и установка модуля : Поддерживается при включенном питании

---
