PQMII-A

Обзор

Цифровой измеритель качества электроэнергии GE PQMII-A предназначен для мониторинга напряжения, тока, мощности и гармоник в электрических системах. Он обеспечивает высокую точность, несколько коммуникационных портов и гибкую конфигурацию для промышленных и коммунальных приложений.

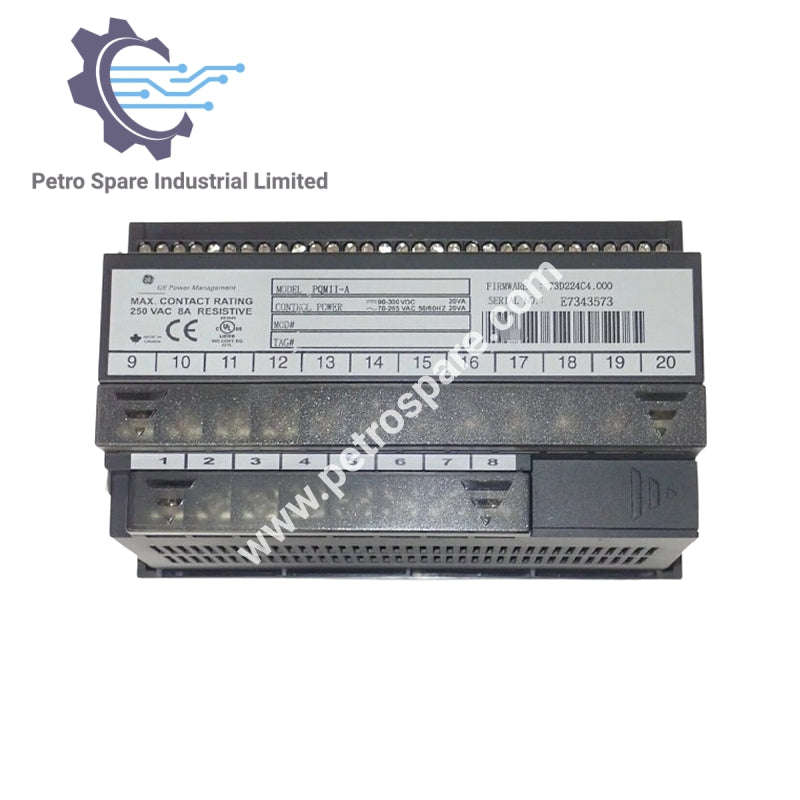

Электрический вход

• Диапазон напряжения: 90–300 VDC / 70–265 VAC

• Частота: 50/60 Гц

• Потребляемая мощность: 20 ВА

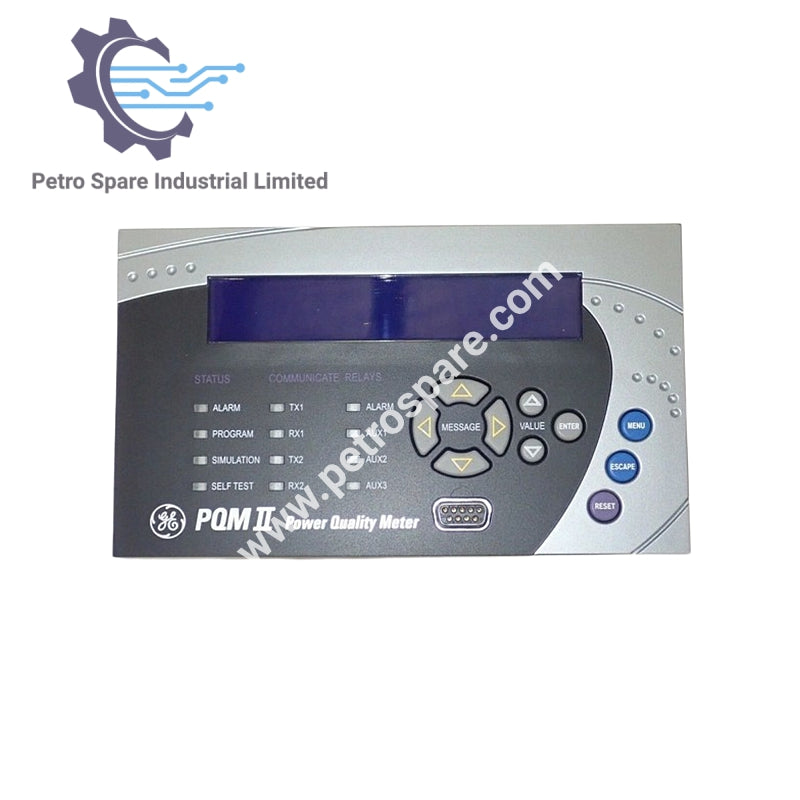

Дисплей и интерфейс

• Передний порт: RS232

• Задние порты: 2 × RS485

• Дисплей: 40-символьный подсвечиваемый экран

• Управление: Встроенная клавиатура

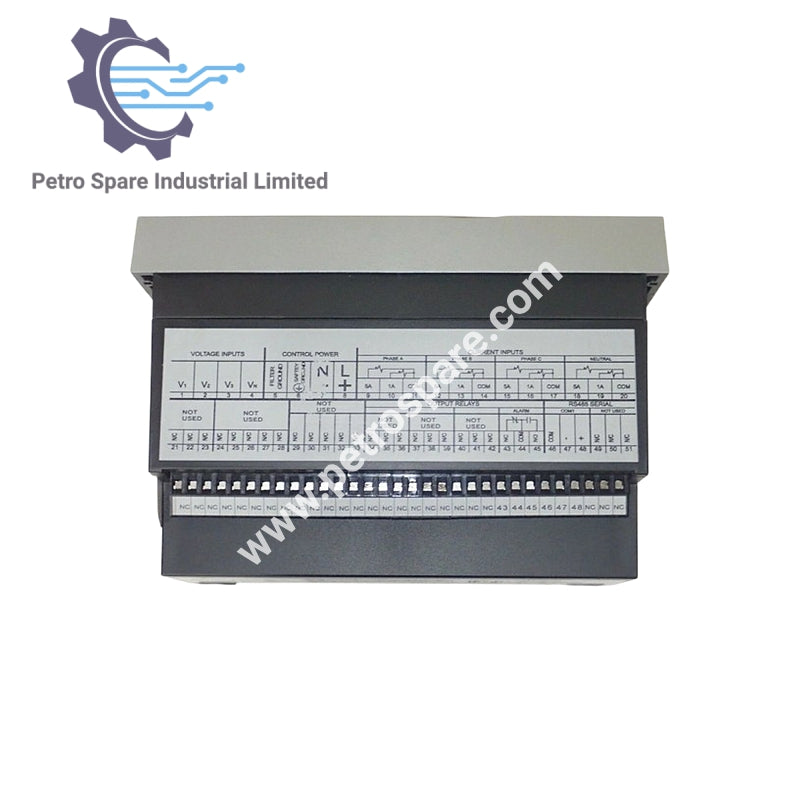

Вход тока

• Преобразование: Истинное среднеквадратичное значение, 64 выборки/цикл

• Входы трансформатора тока: вторичные 1 A и 5 A

• Нагрузка: 0.2 ВА

• Возможность перегрузки:

• 20× CT в течение 1 секунды

• 100× CT в течение 0.2 секунды

• Диапазон входа: 1% до 150% первичного тока трансформатора

• Полный масштаб: 150% первичного тока трансформатора

• Диапазон гармоник: до 32-й гармоники

• Точность: ±0.2% от полного масштаба

Импульсный выход

• Измеряемые параметры: +кВт·ч, –кВт·ч, +квар·ч, –квар·ч, кВА·ч

• Настройка интервала: от 1 до 65 000

• Длительность импульса: 100–2000 мс (с шагом 10 мс)

• Минимальный интервал импульса: 500 мс

• Точность времени: ±10 мс

---
