L90

Обзор

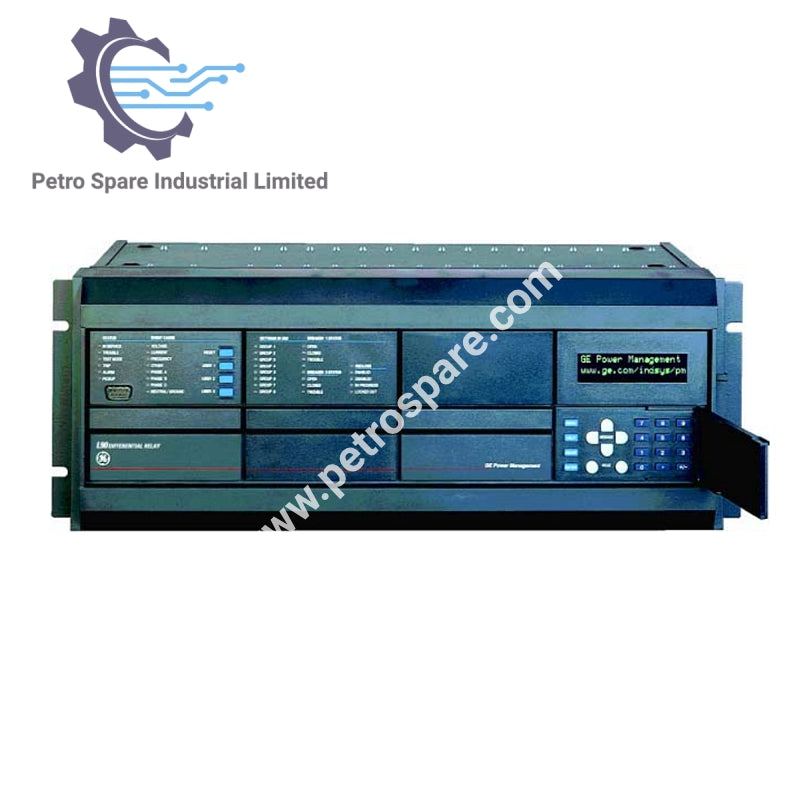

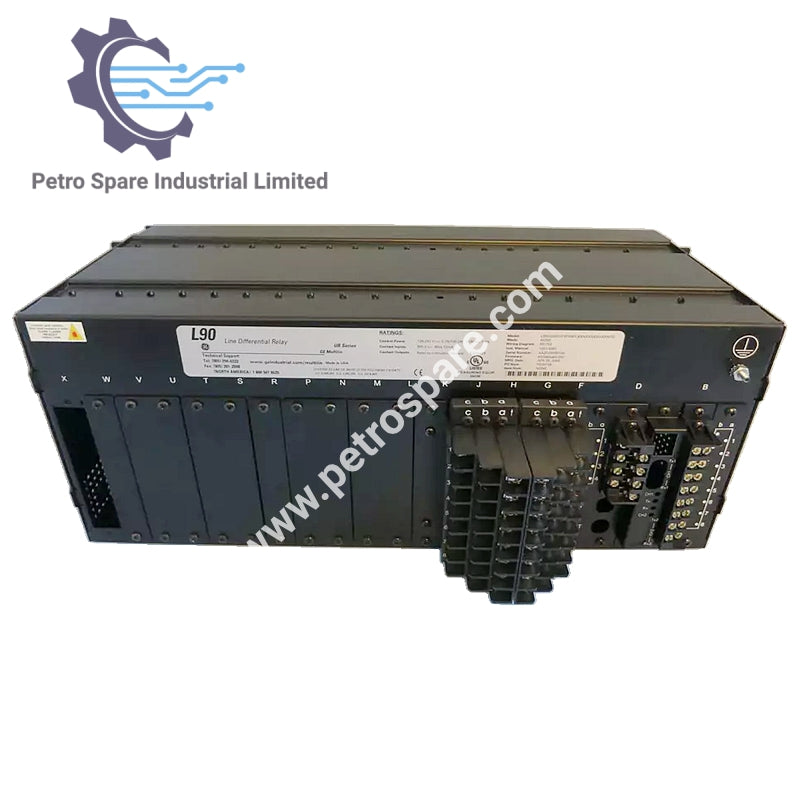

GE Fanuc L90 — это реле дифференциальной защиты линии, предназначенное для надежного мониторинга, записи событий и ведения журнала данных с расширенными функциями защиты.

Мониторинг и ведение журнала данных

• Осциллография: максимум 64 записи, 64 выборки за цикл
• Регистратор событий: 1024 события, временная метка 1 мкс
• Регистратор данных: от 1 до 16 каналов, частота выборок до 60 минут

Питание

• Низкий диапазон: 24–48 В постоянного тока, 3 А
• Высокий диапазон: 125–250 В постоянного тока, 100–240 В переменного тока, 0.7 А
• Потребление энергии: типично 35 ВА, максимум 75 ВА

Точность измерений

• Среднеквадратичный ток: ±0.25% при 0.1–2.0 × номинала трансформатора тока
• Среднеквадратичное напряжение: ±0.5% от 10 до 208 В
• Кажущаяся мощность: ±1.0%
• Активная мощность: ±1.0% при коэффициенте мощности 0.8 до 1.0
• Реактивная мощность: ±1.0% при коэффициенте мощности от -0.2 до 0.2
• Вт-ч и ВАР-ч: ±2.0%, до ±2 × 10⁹ МВт·ч или Мвар·ч

Прерывающая способность

• Переменный ток: 100 000 А RMS симметричный
• Постоянный ток: 10 000 А

Предохранители и выдерживаемое напряжение

• Внутренние предохранители: 7.5 А (низкий диапазон), 5 А (высокий диапазон)
• Выдерживаемое напряжение: 2 × номинального напряжения в течение 10 мс

---
