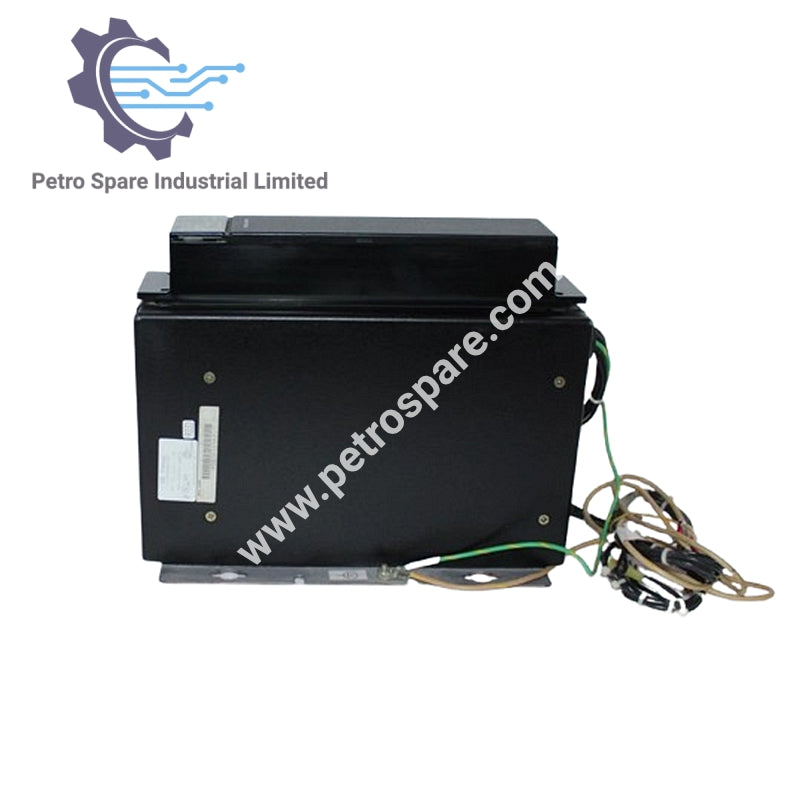

IC697PWR722

Обзор

IC697PWR722 является модулем питания 24 В постоянного тока от GE Fanuc, обеспечивающим регулируемые выходы и защитные ограничения для промышленных систем управления.

Общая информация

• Номер детали: IC697PWR722

• Производитель: GE Fanuc

• Тип: Модуль питания 24 В постоянного тока

• Максимальная мощность: 156 Вт на входе, 90 Вт на выходе

Входные характеристики

• Номинальное напряжение: 24 В постоянного тока

• Диапазон: 21–32 В постоянного тока

• Максимальная мощность: 156 Вт при полной нагрузке

• Пусковая энергия: 22 Дж при входном напряжении 32 В постоянного тока

Выходные характеристики

• Общая мощность: ≤ 90 Вт

• +5 В постоянного тока: 5.02–5.12 В постоянного тока, макс. 16.5 А

• +12 В постоянного тока: 11.58–12.42 В постоянного тока, макс. 1.5 А

• –12 В постоянного тока: –11.4 до –12.6 В постоянного тока, макс. 1.0 А

Защитные ограничения

• Перенапряжение: 6.1–7.0 В постоянного тока

• Перегрузка по току:

• +5 В постоянного тока: макс. 26 А

• +12 В постоянного тока: макс. 4 А

• –12 В постоянного тока: макс. 2 А

• Время удержания: ≥ 10 мс после потери входного постоянного тока

Условия окружающей среды

• Рабочая температура: от 0 до 60 °C (от 32 до 140 °F)

• Температура хранения: от –40 до 85 °C (от –40 до 185 °F)

• Влажность: 5–95% без конденсации

• Вибрация: 3.5 мм (5–9 Гц), 1.0 G (9–150 Гц)

• Удар: 15 g в течение 11 мс

---
